Ôn Châu Shangming Electric Co., Ltd. là nhà sản xuất và cung cấp thiết bị điện cao cấp hàng đầu.

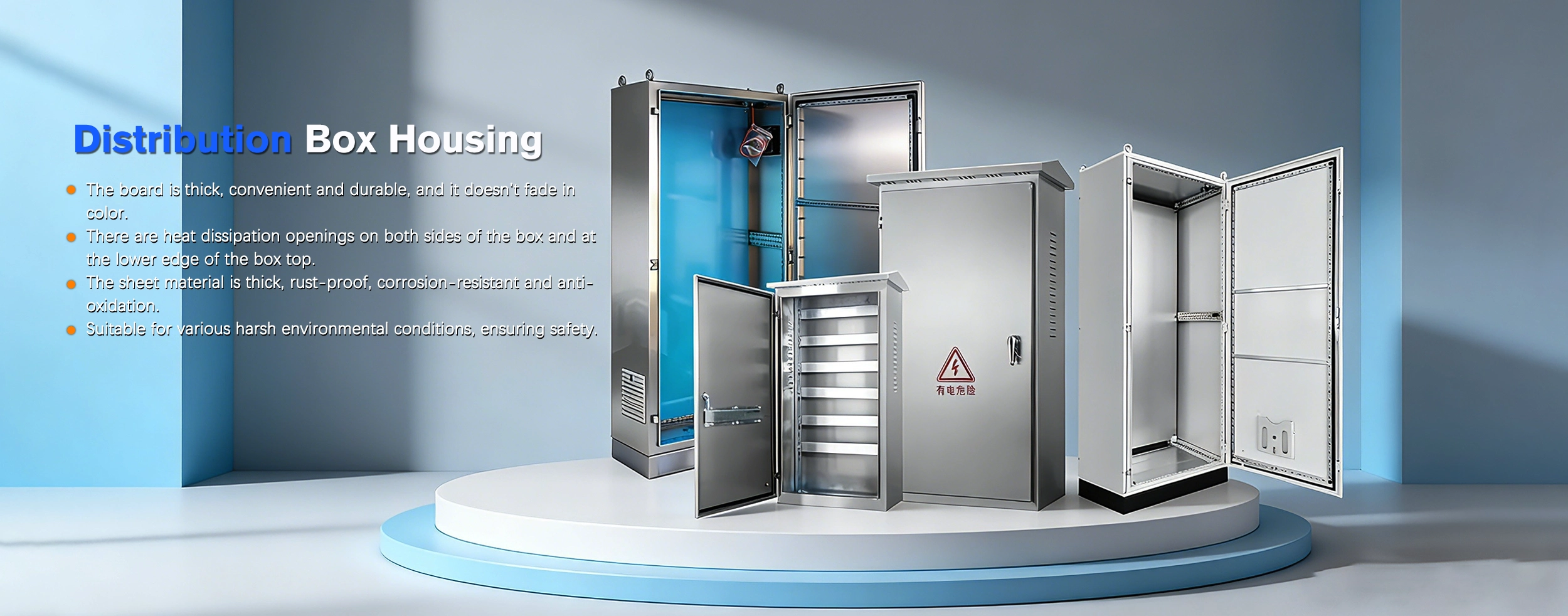

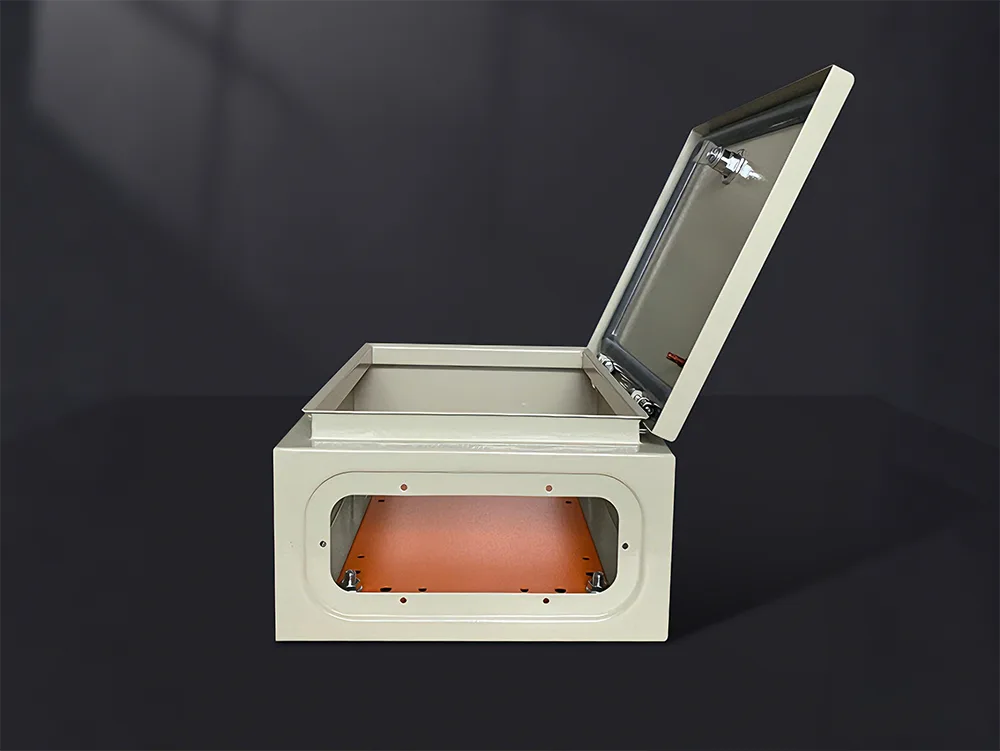

Thượng Minhlà nhà sản xuất và cung cấp vỏ hộp phân phối đáng tin cậy. Với kinh nghiệm dày dặn của mình, chúng tôi cung cấp các sản phẩm với nhiều loại vật liệu và thông số kỹ thuật khác nhau, đồng thời cũng có thể cung cấp các giải pháp tùy chỉnh phù hợp với nhu cầu cụ thể của bạn.

Các tính năng chính

1. Bảo vệ vật lý: Cung cấp khả năng bảo vệ chống bụi, nước và vật lạ xâm nhập, đồng thời ngăn chặn sự tiếp xúc ngẫu nhiên giữa con người và các bộ phận sống.

2. Cách ly an toàn: Cách ly các thiết bị có điện áp cao và dòng điện cao khỏi môi trường vận hành, từ đó giảm nguy cơ bị điện giật và cháy nổ.

3. Bệ lắp linh kiện: Vỏ hộp phân phối có đường ray DIN, giá đỡ và lỗ khoan trước để tạo điều kiện thuận lợi cho việc lắp đặt tiêu chuẩn hóa các bộ phận như cầu dao và đồng hồ đo điện.

4. Che chắn điện từ: Giảm thiểu tác động của nhiễu điện từ bên ngoài lên mạch điều khiển bên trong.

5. Khả năng thích ứng với môi trường: Thông qua việc sử dụng nhiều loại vật liệu và mức độ bảo vệ khác nhau, vỏ bọc phù hợp với nhiều môi trường khác nhau, bao gồm cả môi trường trong nhà, ngoài trời và công nghiệp.

Thành phần kết cấu

Cửa tủ: Có sẵn các tùy chọn cửa trong suốt và chắc chắn; cấu hình tùy chỉnh có sẵn từ Shangming.

Tấm gắn: Tấm kim loại dùng để cố định các bộ phận bên trong; nó có thể tháo rời để thuận tiện cho việc lắp ráp bên ngoài tủ.

Loại trực tiếp: Cổng vào cáp được đục lỗ sẵn được thiết kế để chứa các loại cáp có đường kính khác nhau.

Vòng đệm kín: Một miếng đệm có độ đàn hồi cao bao quanh chu vi của tấm cửa, đóng vai trò là yếu tố quan trọng để đảm bảo xếp hạng bảo vệ IP được chỉ định.

Bolt nối đất: Cần thiết để đảm bảo vỏ kim loại được nối đất chắc chắn, nhờ đó ngăn không cho vỏ bọc bị nhiễm điện.

Kịch bản ứng dụng

I. Xây dựng hệ thống phân phối điện hạ thế

Vỏ hộp phân phối của chúng tôi đóng vai trò là hộp phân phối cho các tòa nhà thương mại, tầng dân cư và phân phối điện ở các khu vực công cộng.

Chúng đóng vai trò là bệ đỡ cho các bộ phận như cầu dao và thiết bị dòng điện dư, tạo điều kiện cho hệ thống dây điện được tiêu chuẩn hóa và bảo vệ an toàn đồng thời nâng cao sự gọn gàng và an toàn tổng thể của hệ thống phân phối điện.

II. Thiết bị công nghiệp & Điều khiển tự động hóa

Chúng có chức năng như hộp điều khiển cho máy móc, tủ điều khiển cho dây chuyền sản xuất tự động và vỏ bọc cho hệ thống điều khiển PLC.

Bên trong, chúng chứa các bộ phận như công tắc tơ, rơle và mô-đun điều khiển, bảo vệ thiết bị điện này khỏi bị nhiễm bụi và dầu đồng thời tạo điều kiện thuận lợi cho việc tích hợp và bảo trì thiết bị.

III. Dự án kỹ thuật và phân phối điện ngoài trời

Chúng đóng vai trò là hộp điện ngoài trời tạm thời, bộ phận phân phối điện cho các công trường xây dựng và hộp điều khiển chiếu sáng đường.

Nếu bạn cần một sản phẩm tùy chỉnh cho các ứng dụng này, chúng tôi khuyên bạn nên chọn mức bảo vệ cao (ví dụ: IP54 / IP65) để đảm bảo khả năng chống nước, bụi và mưa.

IV. Hệ thống quang điện & năng lượng mới

Thượng Minh cung cấp thùng loa choHộp kết hợp PV, tủ PV nối lưới và hộp điều khiển cho hệ thống lưu trữ năng lượng.

Là lớp vỏ nền tảng cho thiết bị năng lượng mới, những lớp vỏ này cung cấp không gian bảo vệ, cách ly và lắp đặt, hỗ trợ các yêu cầu vận hành ngoài trời lâu dài.

V. Truyền thông & Cơ sở hạ tầng

Bạn có thể liên hệ với chúng tôi để tùy chỉnh các hộp điều khiển cho thiết bị liên lạc, hộp phân phối cho hệ thống điện áp thấp, hộp cấp điện cho hệ thống giám sát, v.v.

Điều này đảm bảo bảo vệ thiết bị điện liên lạc, ngăn ngừa nhiễu từ bên ngoài và tác động môi trường, đồng thời tăng cường độ ổn định chung của hệ thống.

Những yếu tố nào cần được xem xét khi lựa chọn vỏ hộp phân phối?

1. Kích thước và thông số kỹ thuật

Khi lựa chọn, chúng tôi khuyên bạn không nên chọn loại vỏ chỉ phù hợp chính xác với các thành phần. Diện tích chiếm giữ của các bộ phận bên trong không được vượt quá 80% diện tích tấm đế. 20% không gian còn lại được dành cho hệ thống dây điện, tản nhiệt và khả năng mở rộng trong tương lai; do đó, bạn phải luôn dành một số khoảng trống trong lựa chọn của mình.

Về độ sâu, bạn phải tính đến độ sâu tổng hợp của cầu dao (bao gồm cả tay cầm vận hành của chúng), ống dẫn dây và cửa vỏ. Điều này đặc biệt quan trọng đối với các cầu dao vỏ đúc dòng điện cao có yêu cầu về độ sâu đáng kể; không tính đến điều này có thể khiến cửa đóng không đúng cách.

2. Xếp hạng bảo vệ (Mã IP)

Vui lòng chọn mức bảo vệ thích hợp dựa trên mức độ nghiêm trọng của môi trường lắp đặt:

Văn phòng/Hành lang trong nhà: IP30 – IP40 là đủ.

Xưởng công nghiệp: Khuyến nghị IP54 để bảo vệ chống bụi và nước bắn tung tóe.

Hệ thống ngoài trời/quang điện: Bắt buộc phải có cấp độ IP65 trở lên và các đường nối cửa phải có miếng đệm kín tích hợp liên tục.

3. Vật liệu và khả năng chống ăn mòn

Thép cán nguội: Lựa chọn linh hoạt nhất, phù hợp với hầu hết môi trường khô ráo, trong nhà.

Thép không gỉ (304/316): Thích hợp cho dược phẩm, chế biến thực phẩm và môi trường ven biển có khả năng tiếp xúc với muối phun cao. Thép không gỉ 316 có khả năng chống ăn mòn vượt trội so với 304.

4. Quản lý nhiệt

Quản lý nhiệt thường là khía cạnh bị bỏ qua của hộp phân phối công suất cao. Chúng tôi khuyên bạn nên lựa chọn dựa trên các tình huống sau:

Làm mát thụ động: Nếu nhiệt sinh ra bên trong vỏ ở mức tối thiểu thì vỏ bọc kín hoàn toàn là phù hợp.

Làm mát chủ động: Nếu vỏ bao gồm các bộ phận như bộ biến tần (VFD), bộ khởi động mềm hoặc công tắc tơ dòng điện cao, bạn phải chọn vỏ được trang bị cửa thông gió. Trong một số trường hợp, bạn thậm chí có thể cần chọn một mẫu có lỗ lắp được khoan trước cho quạt làm mát hướng trục.

Bảo vệ khỏi ánh nắng mặt trời: Đối với các vỏ ngoài trời, chúng tôi khuyên dùng cấu trúc mái đôi để ngăn ánh nắng trực tiếp khiến nhiệt độ bên trong tăng vọt.

5. Dễ dàng cài đặt và vận hành

Hướng mở cửa: Xác định xem cửa mở trái hay cửa mở phải thuận tiện hơn với không gian có sẵn tại địa điểm lắp đặt. Một số tủ cao cấp của Shangming có cửa có thể đảo ngược (có thể được cấu hình để mở từ bên trái hoặc bên phải).

Đầu vào/ra cáp: Xác nhận xem cáp sẽ vào và ra từ phía trên hay phía dưới của vỏ. Chúng tôi khuyên bạn nên chọn vỏ được trang bị tấm mặt bích có thể tháo rời; việc khoan các lỗ vào cáp vào tấm mặt bích mang lại sự linh hoạt cao hơn và đảm bảo độ kín tốt hơn so với việc khoan trực tiếp vào thân vỏ.

Loại khóa: Khóa tam giác công nghiệp tiêu chuẩn, khóa xả có khóa hoặc khóa cam an toàn cháy nổ.

Ngoài các loạivỏ hộp phân phối, Shangming cũng cung cấp vỏ tủ phân phối điện đặt sàn—một thành phần quan trọng trong dòng sản phẩm chất lượng cao của chúng tôi. Hãy chọn chúng tôi làm nhà cung cấp lâu dài của bạn để được hưởng lợi từ các giải pháp tùy chỉnh tổng thể và giá cả trực tiếp từ nhà máy.

Các tính năng chính

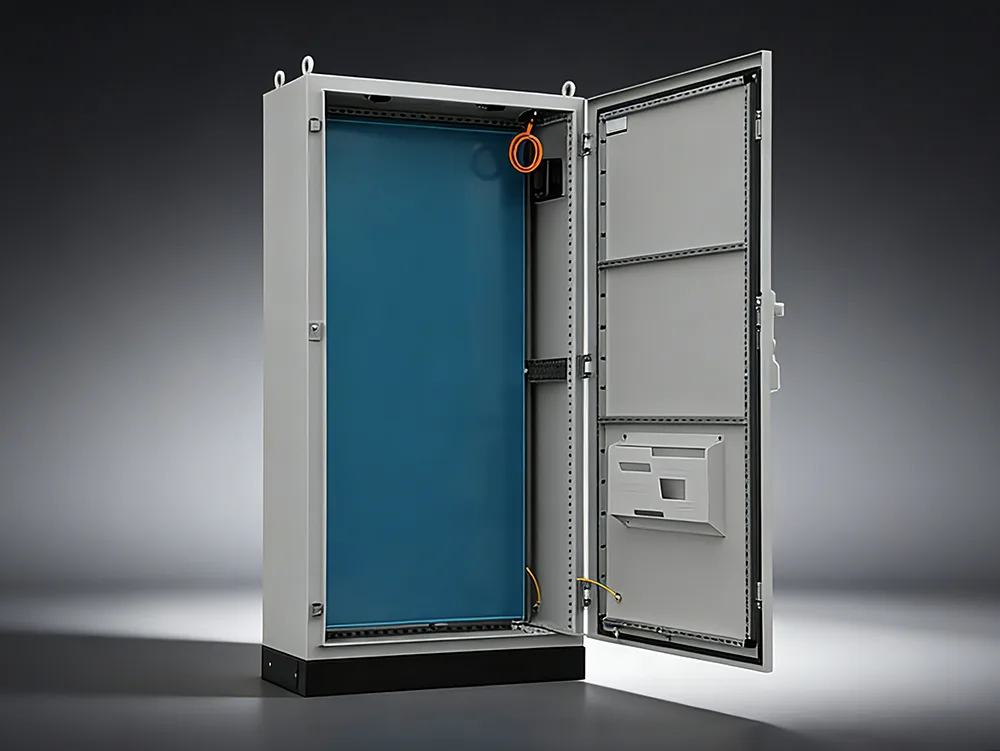

Khả năng chịu tải cao: Đối với vỏ tủ phân phối điện đặt sàn, chúng tôi thường sử dụng các tấm thép cán nguội có độ dày từ 2,0mm trở lên, được hàn hoặc lắp ráp để tạo thành kết cấu. Cấu trúc chắc chắn này cho phép tủ đỡ chắc chắn các cầu dao loại khung nặng, thanh cái bằng đồng có tiết diện lớn và cáp biến áp.

Thiết kế mô-đun: Nội thất có hệ thống lỗ mô-đun, cho phép điều chỉnh linh hoạt các thanh ngang và tấm lắp để phù hợp với các yêu cầu cụ thể. Thiết kế này tạo điều kiện thuận lợi cho việc nâng cấp và mở rộng bất cứ khi nào cần thiết.

Thông gió và tản nhiệt: Với mức dòng điện cao thường thấy trong tủ, vỏ được trang bị các lỗ thoát khí ở phía trên và các lỗ hút gió ở phía dưới để đảm bảo luồng không khí hiệu quả. Ngoài ra, khách hàng có thể yêu cầu cấu hình tùy chỉnh để tích hợp hệ thống làm mát không khí cưỡng bức vào sản phẩm.

Phân loại tủ chung

Dựa trên hình thức cấu trúc của chúng, tủ đứng chủ yếu được chia thành hai loại chính:

1. Loại cố định

Đặc điểm: Các bộ phận bên trong được gắn chắc chắn thông qua các giá đỡ; một khi đã nối dây, chúng không thể di chuyển được.

Ứng dụng: Có cấu trúc đơn giản và chi phí thấp; thường được sử dụng trong các cài đặt nơi yêu cầu cung cấp điện liên tục không quá nghiêm ngặt.

Model đại diện: Tủ phân phối điện hạ thế AC loại GGD.

2. Loại kéo ra / Loại có thể tháo rời

Đặc điểm: Mỗi mạch riêng lẻ được đặt trong một ngăn kéo độc lập, riêng biệt.

Ứng dụng: Cực kỳ thuận tiện cho việc bảo trì. Nếu một mạch cụ thể bị lỗi, ngăn kéo tương ứng có thể được kéo ra và thay thế bằng một mạch mới mà không cần phải cắt nguồn điện chính.

Model tiêu biểu: Tủ phân phối điện tiên tiến loại GCK, GCS và MNS.

Hộp phân phối đặt trên sàn và treo tường: Sự khác biệt là gì?

Khuyến nghị lựa chọn và cấu hình sản phẩm

Dựa trên yêu cầu dự án cụ thể của bạn, trong giai đoạn trước khi bán hàng,Thượng Minhsẽ giới thiệu cấu hình phù hợp nhất cho bạn. Nói chung, các kịch bản ứng dụng mà chúng tôi thường xuyên hỗ trợ nhất được liệt kê bên dưới, kèm theo các đề xuất cấu hình tương ứng.

1. Phân phối điện chính công nghiệp

Cấu hình đề xuất:

Kích thước tủ: 1800–2200mm (H) × 600–1000mm (W) × 600–1000mm (D)

Chất liệu: Thép tấm cán nguội ( ≥1,5mm)

Xếp hạng bảo vệ: IP30 / IP40

Cấu trúc: Tủ đơn hoặc tủ ghép (mô-đun/có thể chia đôi)

Nội thất: Được thiết kế để lắp đặt hệ thống ACB/MCCB + Busbar

2. Hệ thống đường dây chính/dòng điện cao thế

Cấu hình đề xuất:

Chiều rộng: ≥800mm

Độ sâu: ≥800mm

Cấu trúc: Thiết kế hai cửa hoặc nhiều cửa

Không gian bên trong: Hỗ trợ các thanh cái bằng đồng có dòng điện cao; bao gồm không gian dành riêng cho đầu vào cáp trên hoặc dưới.

3. Tủ điều khiển tự động hóa/Tủ điều khiển PLC

Cấu hình đề xuất:

Kích thước: 1600–2000mm (H)

Chất liệu: Thép tấm sơn tĩnh điện / Thép không gỉ

Xếp hạng bảo vệ: IP40 / IP54

Nội thất: Tấm gắn + ray DIN

4. Ứng dụng ngoài trời

Cấu hình đề xuất:

Xếp hạng bảo vệ: IP54 / IP65

Chất liệu: Thép không gỉ (304/316) hoặc thép sơn tĩnh điện ngoài trời

Tính năng: Mái che chống mưa + Dải bịt kín + Thiết kế chống ngưng tụ

5. Môi trường có tính ăn mòn cao

Cấu hình đề xuất:

Chất liệu: Thép không gỉ 304/316

Xếp hạng bảo vệ: IP55+

Xử lý bề mặt: Lớp phủ chống ăn mòn

Làm thế nào để thực hiện bảo trì định kỳ đối với vỏ tủ phân phối điện đặt sàn?

1. Làm sạch và loại bỏ bụi

Sử dụng vải không dệt khô và máy hút bụi để loại bỏ bụi tích tụ bên trong tủ; nghiêm cấm việc sử dụng vải ướt hoặc thổi khí nén trực tiếp.

Đặc biệt chú ý đến việc làm sạch thanh cái, chất cách điện, máng hồ quang máy cắt và kênh thông gió.

2. Thắt chặt kết nối điện

Kiểm tra tất cả các điểm kết nối bắt vít xem có bị lỏng không; sử dụng cờ lê lực để siết lại chúng theo giá trị lực xoắn đã chỉ định.

Nếu phát hiện dấu hiệu hư hỏng do oxy hóa hoặc hồ quang, các đầu cực phải được đánh bóng hoặc thay thế.

3. Kiểm tra chức năng thành phần

Bộ ngắt mạch: Xác minh rằng các thao tác đóng và mở thủ công diễn ra suôn sẻ và cơ cấu ngắt có phản hồi nhanh.

Công tắc tơ/Rơle: Kiểm tra tình trạng mòn của các tiếp điểm và xác minh rằng điện trở cuộn dây nằm trong phạm vi bình thường.

Tụ điện: Kiểm tra các dấu hiệu suy giảm điện dung, phồng lên hoặc rò rỉ chất điện phân.

SPD (Thiết bị chống sét): Xác minh rằng cửa sổ chỉ báo trạng thái có màu xanh lá cây và chỉ báo xuống cấp chưa được kích hoạt.

4. Kiểm tra hiệu suất cách điện

Sử dụng mêgôm kế 500V hoặc 1000V để đo và xác nhận những điều sau:

Điện trở cách điện giữa các pha: ≥ 1 MΩ;

Điện trở cách điện pha-đất: ≥ 1 MΩ;

Nếu giá trị đo được thấp hơn các tiêu chuẩn này, hãy điều tra các nguyên nhân tiềm ẩn như sự xâm nhập của hơi ẩm hoặc ô nhiễm.

5. Bảo trì kết cấu cơ khí

Kiểm tra các ray dẫn hướng và cơ cấu khóa liên động của các loại ngăn kéo để đảm bảo chúng không bị dính hoặc kẹt. Bôi trơn các bộ phận chuyển động bằng mỡ được thiết kế đặc biệt cho thiết bị điện.

Định kỳ xác minh chức năng của cơ chế an toàn "Năm phòng ngừa" (lồng vào nhau).

Bạn vẫn đang tìm kiếm một nhà sản xuất và nhà cung cấp Thiết bị đóng cắt điện áp cao và thấp đáng tin cậy? ChọnĐiện Thượng Minhtừ Trung Quốc. Chúng tôi cung cấp các sản phẩm và dịch vụ chuyên nghiệp, hỗ trợ các yêu cầu tùy chỉnh phi tiêu chuẩn khác nhau và cung cấp các giải pháp phù hợp cho nhu cầu dự án cụ thể của bạn.

Danh mục sản phẩm

1. Thiết bị đóng cắt cao áp

Loại này bao gồm các thiết bị có điện áp danh định từ 3 kV đến 35 kV trở lên. Chức năng chính của nó là nhận và phân phối năng lượng điện; hơn nữa, trong trường hợp xảy ra sự cố trên đường dây điện, nó hoạt động cùng với các thiết bị bảo vệ rơ-le để nhanh chóng ngắt dòng điện ngắn mạch đạt tới hàng nghìn ampe.

Thành phần chính:

Máy cắt cao áp (loại chân không hoặc loại SF6): Đóng vai trò là bộ phận dập hồ quang lõi.

Bộ ngắt kết nối (Công tắc cách ly): Cung cấp khe hở không khí vật lý có thể nhìn thấy để đảm bảo an toàn trong quá trình bảo trì.

Máy biến dòng điện/điện áp: Giảm tín hiệu điện áp cao thành tín hiệu điện áp thấp cho mục đích đo lường và thiết bị đo lường.

Model điển hình: KYN28 (Loại có thể rút được bọc kim loại), XGN (Bộ phận chính dạng vòng loại cố định).

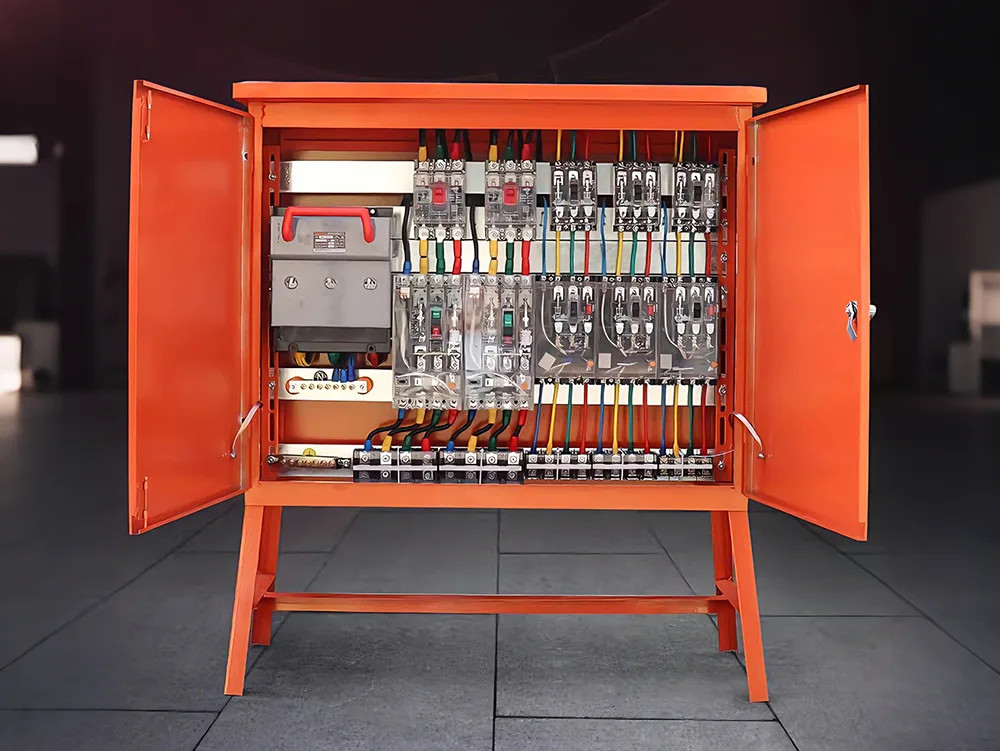

2. Thiết bị chuyển mạch hạ thế

Loại này bao gồm các thiết bị có điện áp danh định từ 1000 V trở xuống. Chức năng chính của nó là quản lý việc phân phối giai đoạn cuối trong hệ thống điện. Nó phân phối năng lượng điện - được giảm bớt bằng máy biến áp - tới các tầng, dây chuyền sản xuất hoặc thiết bị chạy bằng điện khác nhau.

Thành phần chính:

Máy cắt không khí (ACB): Được sử dụng cho đường dây chính vào hoặc đường dây đi công suất lớn.

Bộ ngắt mạch vỏ đúc (MCCB): Được sử dụng để bảo vệ các mạch nhánh.

Tủ bù tụ điện: Dùng để nâng cao hệ số công suất của hệ thống và giảm chi phí điện năng.

Mô hình điển hình:GGD (Loại cố định), GCK/GCS/MNS (Loại có thể rút/ngăn kéo).

Dòng điện áp cao và điện áp thấp: So sánh

Kịch bản ứng dụng

Thiết bị chuyển mạch điện áp cao và thấp của chúng tôi có ứng dụng rộng rãi và thường có thể được triển khai đồng thời trong một cài đặt duy nhất để thực hiện các chức năng riêng biệt. Bạn có thể tùy chỉnh một giải pháp hoàn chỉnh phù hợp với yêu cầu cụ thể của bạn.

Các lỗi thường gặp và giải pháp khắc phục sự cố

Shangming là nhà sản xuất chuyên nghiệp cung cấp các dịch vụ hỗ trợ kỹ thuật sau bán hàng toàn diện. Hơn nữa, đi kèm với việc cung cấp sản phẩm, chúng tôi cung cấp một bộ tài liệu kiểm tra đầy đủ cũng như hướng dẫn vận hành và bảo trì. Chúng tôi đã tổng hợp danh sách các vấn đề thường gặp dưới đây để bạn tham khảo.

1. Các sự cố thường gặp với thiết bị đóng cắt điện áp cao

Triệu chứng 1: Xả cục bộ và có tiếng rít

Nguyên nhân: Độ ẩm xâm nhập vào các bộ phận cách nhiệt; tích tụ bụi trên bề mặt dẫn đến phóng điện qua đường dây; hoặc phóng điện vầng quang do gờ ở các điểm nối thanh cái.

Giải pháp:

1. Kiểm soát môi trường: Xác minh rằng bộ phận làm nóng và hút ẩm bên trong tủ có hoạt động chính xác hay không.

2. Làm sạch khi mất điện: Lau sạch chất cách điện và ống lót bằng cồn khan.

3. Phát hiện siêu âm: Sử dụng máy dò phóng điện cục bộ trong quá trình vận hành để xác định chính xác vị trí của nguồn phóng điện.

Triệu chứng 2: Cầu dao điện áp cao không đóng hoặc mở được

Nguyên nhân: Hư hỏng động cơ tích trữ năng lượng; mạch điều khiển cháy (cuộn đóng/mở); hoặc bị kẹt liên kết cơ học do chất bôi trơn bị khô.

Giải pháp:

Kiểm tra mạch thứ cấp: Đo điện trở của cuộn dây đóng và mở, đồng thời đảm bảo rằng điện áp nguồn phụ nằm trong phạm vi bình thường.

Bôi trơn cơ học: Bôi lại chất bôi trơn nhiệt độ thấp chuyên dụng cho các bộ phận truyền động cơ khí.

2. Các sự cố thường gặp với thiết bị đóng cắt điện áp thấp

Triệu chứng 1: Nhiệt độ tăng bất thường trong máy cắt không khí (ACB)

Nguyên nhân: Áp suất tiếp điểm không đủ hoặc bị oxy hóa ở các tiếp điểm cắm chính; bu lông thanh cái bị lỏng.

Giải pháp:

Giám sát nhiệt độ: Sử dụng thiết bị chụp ảnh nhiệt hồng ngoại để quét các điểm tiếp xúc và điểm kết nối.

Bảo trì tiếp điểm: Ngắt điện hệ thống, rút ​​ACB, làm sạch mọi lớp oxy hóa trên các tiếp điểm và bôi mỡ tiếp xúc điện.

Triệu chứng 2: Tụ điện bị phồng hoặc vỡ trong tủ bù công suất phản kháng

Nguyên nhân: Nội dung hài hòa quá mức trong hệ thống; hoặc quá nhiệt do hoạt động chuyển mạch thường xuyên của tụ điện.

Giải pháp:

Thay thế tụ điện: Thay thế kịp thời bất kỳ tụ điện nào bị phồng để tránh rò rỉ chất điện phân, có thể dẫn đến đoản mạch.

Lắp đặt các cuộn kháng nối tiếp: Lắp đặt các cuộn kháng nối tiếp trong mạch bù để triệt tiêu sóng hài.

3. Lỗi chung

Triệu chứng: Sự ngưng tụ—đặc trưng bởi các giọt nước hình thành trên thành bên trong của tủ và các dấu vết phóng điện có thể nhìn thấy trên bề mặt của các bộ phận cách nhiệt.

Giải pháp:

Bịt kín: Các lỗ vào cáp ở phía dưới tủ phải được bịt kín hoàn toàn bằng bột trét chống cháy để ngăn hơi ẩm xâm nhập từ rãnh cáp.

Nâng cấp thông minh: Lắp đặt hệ thống giám sát nhiệt độ và độ ẩm tự động kết hợp với máy hút ẩm ngưng tụ để thay thế các tấm sưởi truyền thống.
