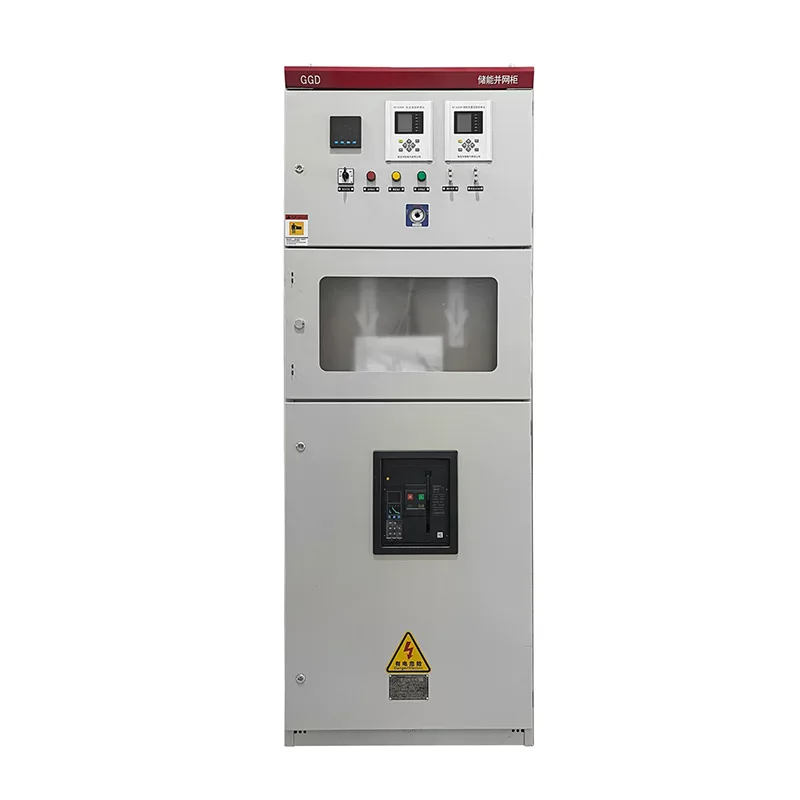

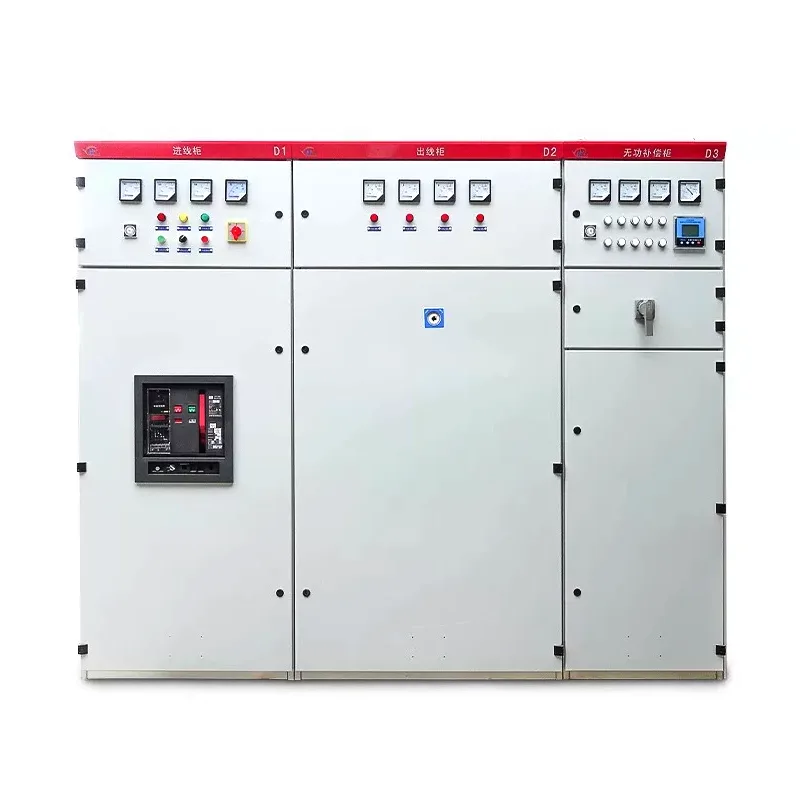

Thiết bị đóng cắt điện áp thấp GGD AC

Thiết bị đóng cắt điện áp thấp GGD AC là thiết bị phân phối điện hoàn chỉnh có điện áp thấp được sử dụng rộng rãi. Nó có độ tin cậy cao, dễ lắp đặt và bảo trì, giá cả cạnh tranh, giúp bạn tiết kiệm chi phí. Hãy tự tin chọn Shangming làm nhà cung cấp của bạn và nhận được dịch vụ một cửa không cần lo lắng.

Thiết bị đóng cắt điện áp thấp GGD AC là gì?

Thiết bị đóng cắt điện áp thấp GGD AC là thiết bị đóng cắt phân phối điện áp thấp AC trưởng thành và được sử dụng rộng rãi, thường được sử dụng làm thiết bị phân phối điện chính hoặc phân phối phụ trong các hệ thống phân phối điện. Đây cũng là sản phẩm mà Shangming có thể cung cấp với số lượng lớn.

GGD là mô hình thiết bị đóng cắt điện áp thấp phổ biến và trưởng thành. "Điện áp thấp" cho biết sản phẩm này được sử dụng để phân phối điện áp thấp như AC 380V/400V. Nó tích hợp các bộ phận ngắt mạch, thanh cái, các bộ phận bảo vệ và điều khiển để đảm bảo hệ thống phân phối điện hoạt động an toàn và ổn định.

Tính năng kỹ thuật

Cấu trúc tủ: Thiết bị đóng cắt hạ thế GGD AC áp dụng thiết kế tủ đa năng, được lắp ráp bằng các phần thép định hình nguội thông qua hàn từng phần. Điều này tạo nên một chiếc tủ có độ cứng và khả năng chịu tải cao.

Thiết kế mô-đun: Các thành phần khung tủ và phụ kiện chuyên dụng được cung cấp bởi một trung tâm phụ tiết diện thép, đảm bảo độ chính xác và chất lượng cao của tủ.

Hệ thống tản nhiệt: Tủ có số lượng lỗ thông gió khác nhau ở cả mặt trên và mặt dưới. Khi các bộ phận điện bên trong tạo ra nhiệt, không khí nóng bốc lên và thoát ra ngoài qua các khe phía trên, đồng thời không khí mát được bổ sung qua các khe phía dưới, tạo thành luồng không khí tự nhiên.

Xếp hạng bảo vệ: Cấu hình tiêu chuẩn thường là IP30. IP40 có thể được tùy chỉnh để đáp ứng các yêu cầu về môi trường. Vui lòng liên hệ với Shangming để biết chi tiết; nhóm kỹ thuật của chúng tôi sẽ tiến hành phân tích trước khi tùy chỉnh.

Tại sao nên chọn Thiết bị đóng cắt điện áp thấp GGD AC?

Tính kinh tế: So với thiết bị đóng cắt dạng rút, thiết bị đóng cắt điện áp thấp GGD AC có cấu trúc đơn giản hơn, loại bỏ các cơ chế khóa liên động ngăn kéo phức tạp và các đầu nối đắt tiền, dẫn đến chi phí thấp hơn 30%-50%. Hơn nữa, các bộ phận của nó rất linh hoạt và có sẵn phụ tùng thay thế.

Vận hành và bảo trì trực quan: Cấu trúc cố định của GGD giúp dễ dàng nhìn thấy tất cả các điểm kết nối và nối dây, tạo điều kiện thuận lợi cho việc kiểm tra. So với các rủi ro tiềm ẩn do tiếp xúc đầu nối kém hoặc hồ quang điện trong thiết bị đóng cắt kiểu ngăn kéo, các kết nối được cố định bằng bu-lông mang lại độ tin cậy cao hơn khi vận hành lâu dài.

Công suất cắt cao: Dòng điện ngắt ngắn mạch định mức lên tới 50kA.

Độ ổn định động và nhiệt tốt: Thiết bị đóng cắt này có thể chịu được ứng suất cơ học và sốc nhiệt do dòng điện ngắn mạch tạo ra.

Kịch bản ứng dụng

Hiệu quả chi phí cao và công nghệ hoàn thiện của Thiết bị đóng cắt điện áp thấp GGD AC là lý do khiến nhiều khách hàng lựa chọn chúng. Các dự án mà chúng tôi hợp tác thường xuyên nhất bao gồm:

Trạm biến áp và nhà máy điện: GGD có thể được sử dụng để chuyển đổi nguồn điện trong hệ thống điện xoay chiều 50Hz với điện áp hoạt động định mức là 380V.

Doanh nghiệp công nghiệp: Chịu trách nhiệm điều khiển, phân phối điện và chiếu sáng các động cơ lớn.

Tòa nhà: Phòng phân phối chính trong khu phức hợp thương mại và khu dân cư.

Bù tụ điện: Thường được sử dụng để bù công suất phản kháng trong hệ thống điện, tức là tủ bù loại GGD.

Thông tin đặt hàng

Nếu bạn chắc chắn có nhu cầu đặt mua tủ GGD, hãy liên hệ ngay với Shangming và cung cấp những thông tin sau:

Sơ đồ mạch chính (Mạch đơn): Chúng ta cần xác định cách bố trí các cầu dao và thanh cái bên trong.

Sơ đồ mạch phụ trợ (Mạch thứ hai): Logic điều khiển, đèn báo và các yêu cầu về thiết bị.

Danh sách thành phần: Cho dù bạn chỉ định một nhãn hiệu cầu dao cụ thể, chẳng hạn như Schneider, ABB, Chint, v.v.

Màu tủ: Mặc định là xám nhạt (RAL 7035), có thể tùy chỉnh.

Câu hỏi thường gặp

Hỏi: Có thể lắp đặt cầu dao kích thước bao nhiêu trong tủ GGD?

Trả lời: Tủ GGD có khả năng chịu tải rất cao. Đường dây chính đến có thể chứa các bộ ngắt mạch phổ thông lên đến 3150A hoặc thậm chí 4000A. Đường dây đi có thể được bố trí linh hoạt bằng cầu dao vỏ đúc theo yêu cầu.

Lưu ý: Khi tùy chỉnh, bạn cần nêu rõ thông số kỹ thuật của thanh cái với chúng tôi để đảm bảo diện tích mặt cắt của thanh cái bằng đồng đáp ứng yêu cầu tăng nhiệt độ của dòng điện định mức.

Hỏi: Chiếc tủ này có hiệu quả ngăn chặn bụi và hơi ẩm như thế nào?

Trả lời: Tủ GGD tiêu chuẩn có xếp hạng bảo vệ IP30.

Trong các nhà máy bụi bặm hoặc tầng hầm ẩm ướt, xếp hạng có thể tăng lên IP40 bằng cách thêm dải niêm phong và tấm bảo vệ.

Tuy nhiên, vì dựa vào các kênh thông gió tự nhiên nên xếp hạng IP quá cao sẽ ảnh hưởng đến khả năng tản nhiệt; phải đạt được sự cân bằng giữa bảo vệ và tản nhiệt.

Hỏi: Các thanh cái bên trong tủ GGD được đặt theo chiều ngang hay chiều dọc?

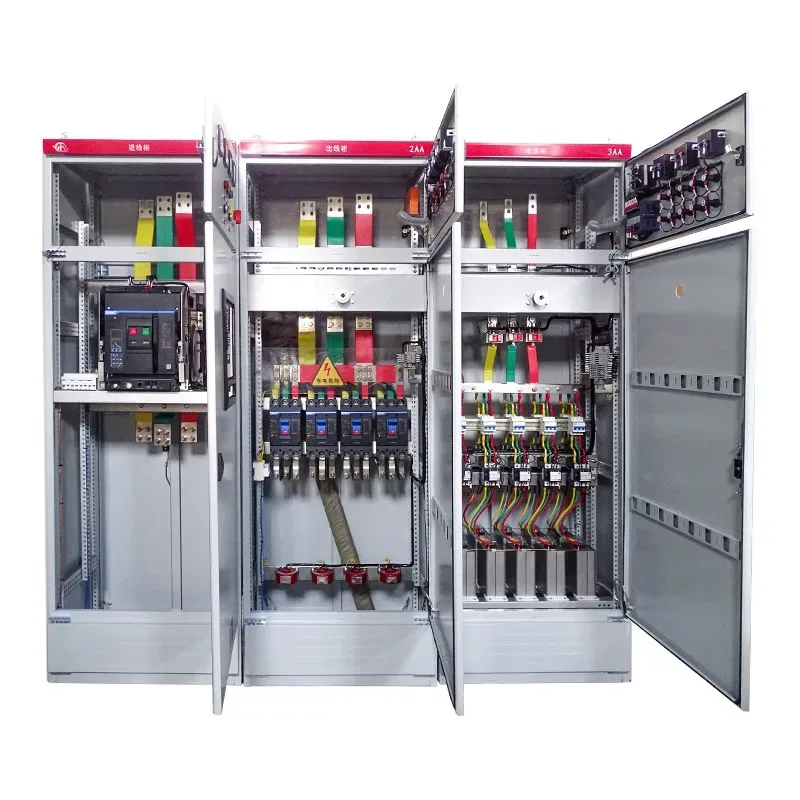

Trả lời: Tủ GGD thường sử dụng bố trí thanh cái ngang ở phía trên.

Cách bố trí này không chỉ nâng cao tính ổn định động của tủ mà còn tạo điều kiện thuận lợi cho việc kết nối theo chiều ngang của nhiều tủ GGD.
