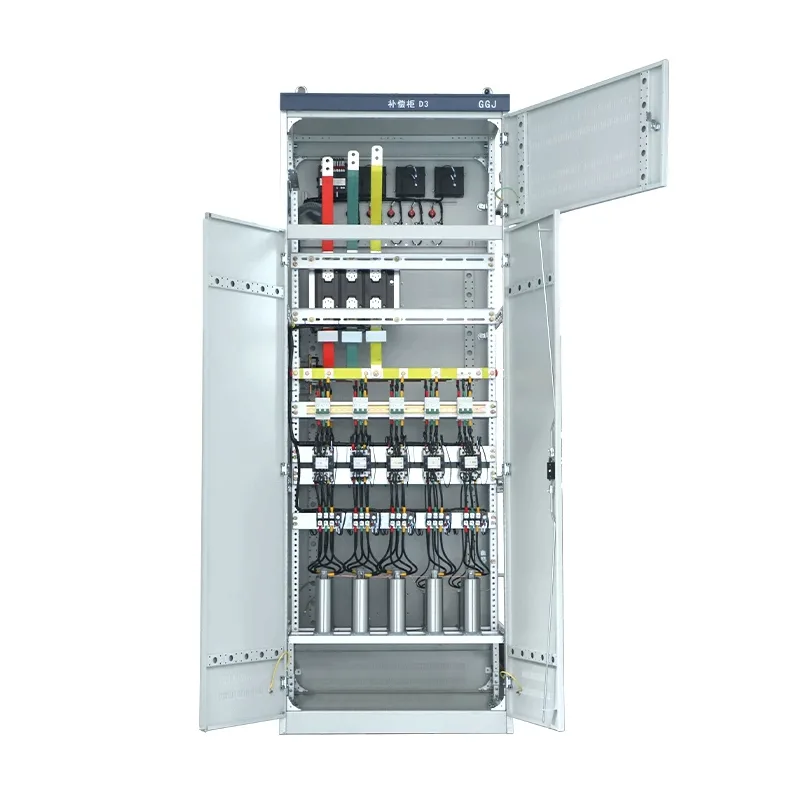

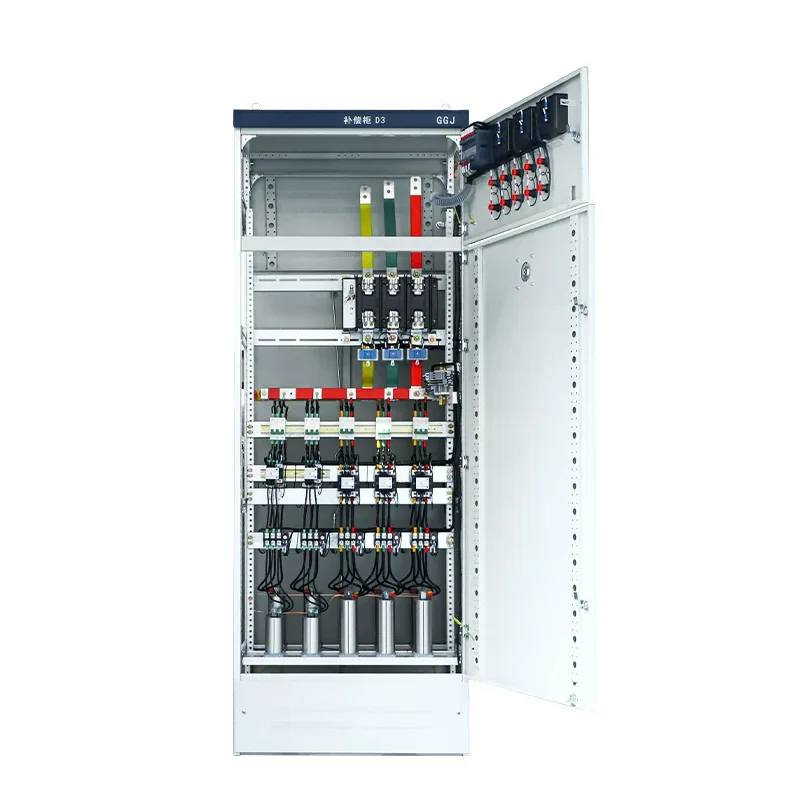

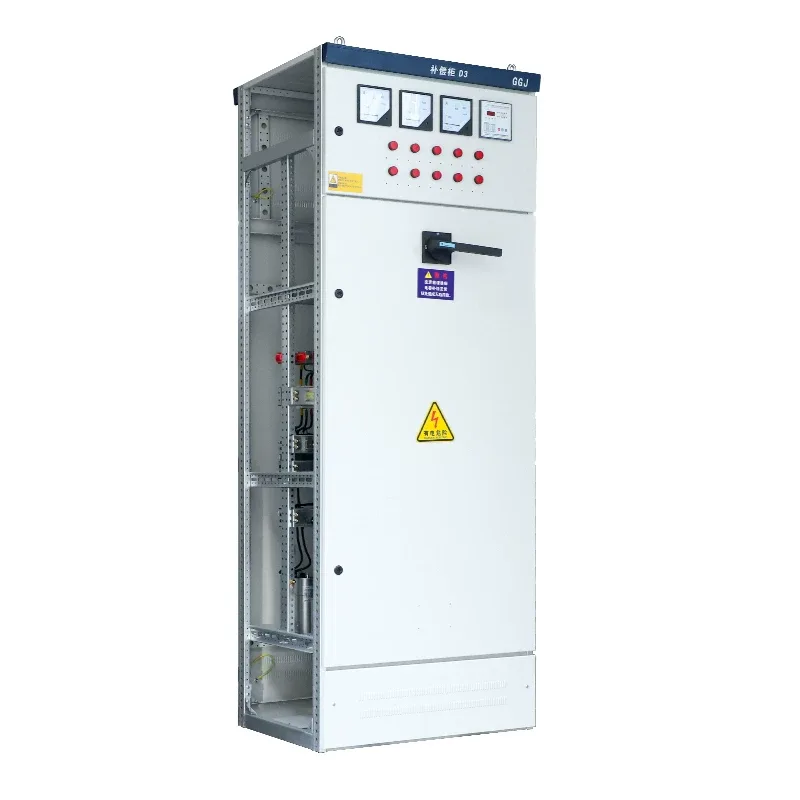

Tủ bù công suất phản kháng điện áp thấp GGJ

Tủ bù công suất phản kháng điện áp thấp GGJ là một trong những mẫu phổ biến mà Shangming có thể cung cấp. Là nhà máy, chúng tôi cung cấp sản phẩm trực tiếp cho bạn với mức giá cạnh tranh. Sản phẩm này có thể cải thiện hệ số công suất, tiết kiệm năng lượng và giảm tiêu thụ, đồng thời nâng cao chất lượng vận hành lưới điện.

Nguyên tắc làm việc cốt lõi

Nhiệm vụ cốt lõi của tủ bù công suất phản kháng hạ áp GGJ là sử dụng dòng điện chính do tụ điện tạo ra để bù đắp dòng điện trễ do tải cảm ứng tạo ra, với logic và các bước cụ thể.

1. Giám sát thời gian thực: Bộ điều khiển thông minh lấy mẫu điện áp, dòng điện và hệ số công suất (cosφ) của hệ thống;

2. Phán quyết theo yêu cầu: Khi cosφ < giá trị cài đặt (thường là 0,92–0,95), quá trình bù sẽ được bắt đầu;

3. Chuyển mạch tự động: Các dãy tụ điện được bật theo các chiến lược đặt trước (điều khiển theo chu kỳ/mã hóa/mờ);

4. Chuyển mạch ngang bằng 0 (Tùy chọn): Công tắc thyristor (TSC) được sử dụng để đạt được chuyển mạch dòng khởi động bằng 0, kéo dài tuổi thọ tụ điện.

Tại sao cần có tủ bù GGJ?

Hầu hết các tải công nghiệp như động cơ, máy biến thế và máy hàn đều là tải cảm ứng. Các thiết bị này không chỉ tiêu thụ công suất tác dụng mà còn tiêu thụ một lượng công suất phản kháng đáng kể để tạo ra từ trường.

Nếu không bù, hệ số công suất sẽ giảm (dưới 0,9), dẫn đến điện áp lưới điện dao động lớn, lãng phí công suất máy biến áp, thậm chí bị công ty điện lực phạt.

Sau khi lắp đặt tủ bù công suất phản kháng hạ áp GGJ, bằng cách kết nối các tụ điện, dòng điện phản kháng theo yêu cầu của tải cảm ứng sẽ được tạo ra, từ đó cải thiện hệ số công suất của đường dây chính (thường được đặt trong khoảng 0,92 đến 0,98).

Thành phần cốt lõi

Tủ bù công suất phản kháng điện áp thấp GGJ của Shangming không phải là một thiết bị đóng cắt đơn giản. Nó tích hợp các thành phần sau một cách chính xác, đảm bảo chất lượng đáng tin cậy và hiệu suất ổn định thông qua các quy trình và quy trình kiểm tra nghiêm ngặt của chúng tôi.

● Bộ điều khiển công suất phản kháng tự động: Chịu trách nhiệm giám sát thời gian thực hệ số công suất của lưới điện. Khi nó giảm xuống dưới giá trị cài đặt, nó sẽ tự động ra lệnh kết nối tụ điện.

● Tụ điện tự phục hồi điện áp thấp: Thành phần lưu trữ năng lượng cốt lõi, cung cấp dòng điện phản kháng tiên tiến.

● Công tắc chuyển mạch: Bao gồm các công tắc tơ tụ điện chuyên dụng và công tắc tổng hợp. Cái trước là một công tắc cơ học với các thiết bị triệt tiêu dòng khởi động, trong khi cái sau đạt được khả năng chuyển mạch cắt ngang bằng 0, loại bỏ tia lửa điện và dòng khởi động, thích hợp cho các ứng dụng chuyển mạch thường xuyên.

● Lò phản ứng nối tiếp: Được sử dụng để triệt tiêu sóng hài và hạn chế dòng điện khởi động trong quá trình chuyển mạch tụ điện, bảo vệ tụ điện khỏi bị cháy.

● Cầu chì: Cung cấp khả năng bảo vệ ngắn mạch.

Ưu điểm cốt lõi

1. Tiết kiệm năng lượng và giảm chi phí: Tủ bù công suất phản kháng điện áp thấp GGJ cải thiện hệ số công suất, tránh bị phạt từ phí điều chỉnh công suất của cơ quan điện lực. Đây là vấn đề thường gặp mà chúng tôi gặp phải khi làm việc với khách hàng nội địa Trung Quốc và đây là thiết kế đáp ứng được nhu cầu của họ. Nó làm giảm tổn thất dòng điện và đồng (I²R), tiết kiệm 5%–15% trên hóa đơn tiền điện.

2. Cải thiện chất lượng điện năng: Tủ bù giúp ổn định điện áp bus, ngăn ngừa sụt áp do khởi động và tắt động cơ, giải phóng công suất máy biến áp và trì hoãn việc đầu tư mở rộng công suất.

3. Vận hành tự động: Chúng tôi sử dụng thiết kế tiên tiến, đảm bảo hiệu suất ổn định. Thiết bị có thể tự động bật tắt 24/7 mà không cần can thiệp bằng tay. Nó có thể tự chẩn đoán các lỗi phổ biến như hỏng tụ điện và cảnh báo quá nhiệt. Hỗ trợ kỹ thuật có sẵn từ Shangming bất cứ lúc nào.

4. Độ an toàn cao: Tụ điện sử dụng công nghệ tự phục hồi loại khô, tự động cách ly sự cố và ngăn ngừa cháy nổ. Lò phản ứng ngăn chặn sự cộng hưởng, ngăn chặn việc bồi thường trở nên thảm khốc.

So sánh GGJ với các phương pháp bồi thường khác

GGJ là vua về hiệu quả chi phí, cung cấp khả năng bù công suất phản kháng tiết kiệm nhất trong các hệ thống trạng thái ổn định được điều khiển bằng sóng hài.
