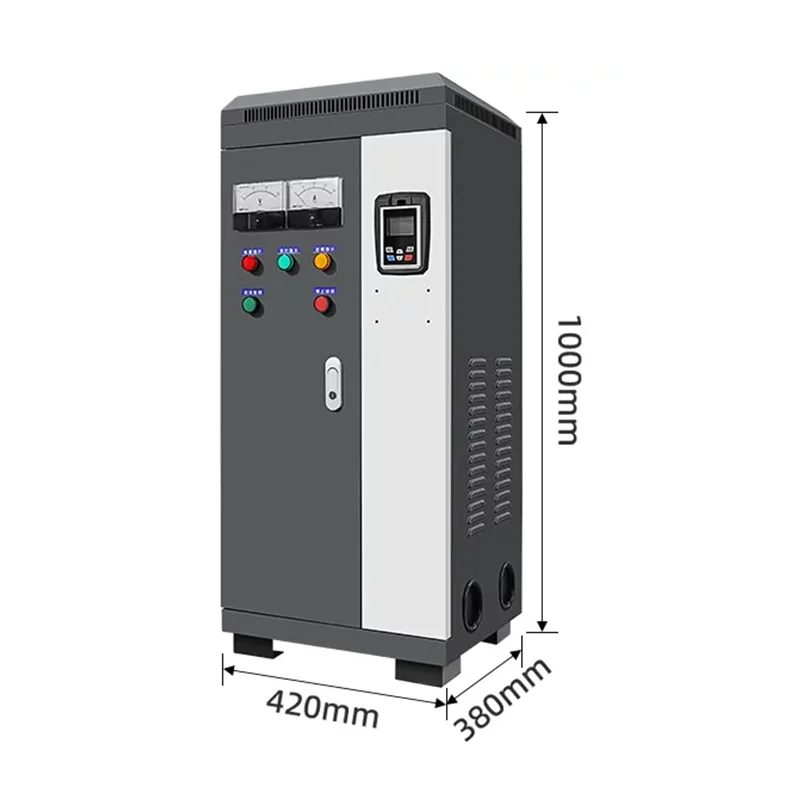

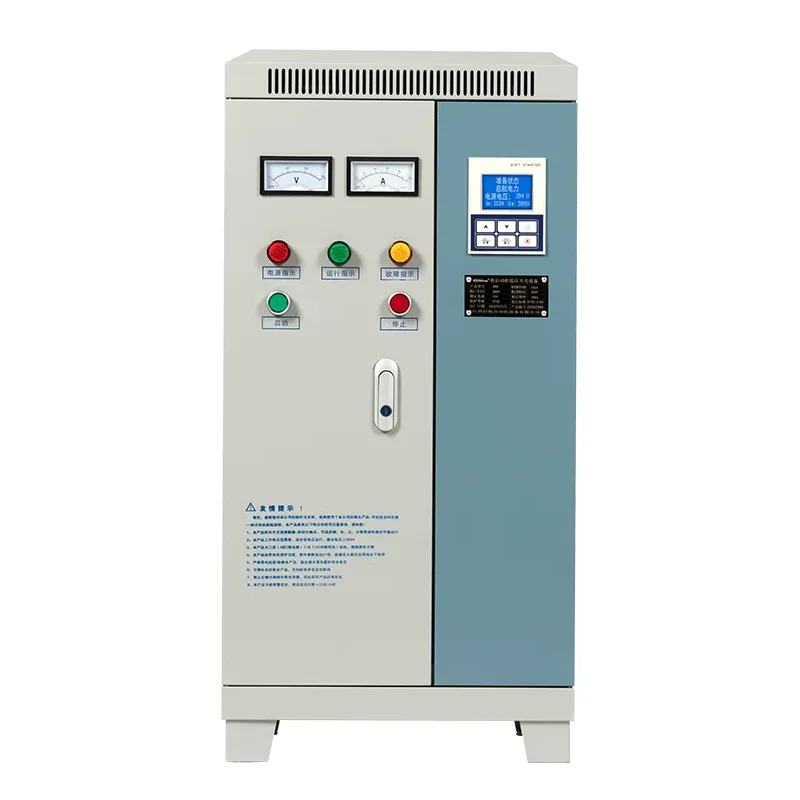

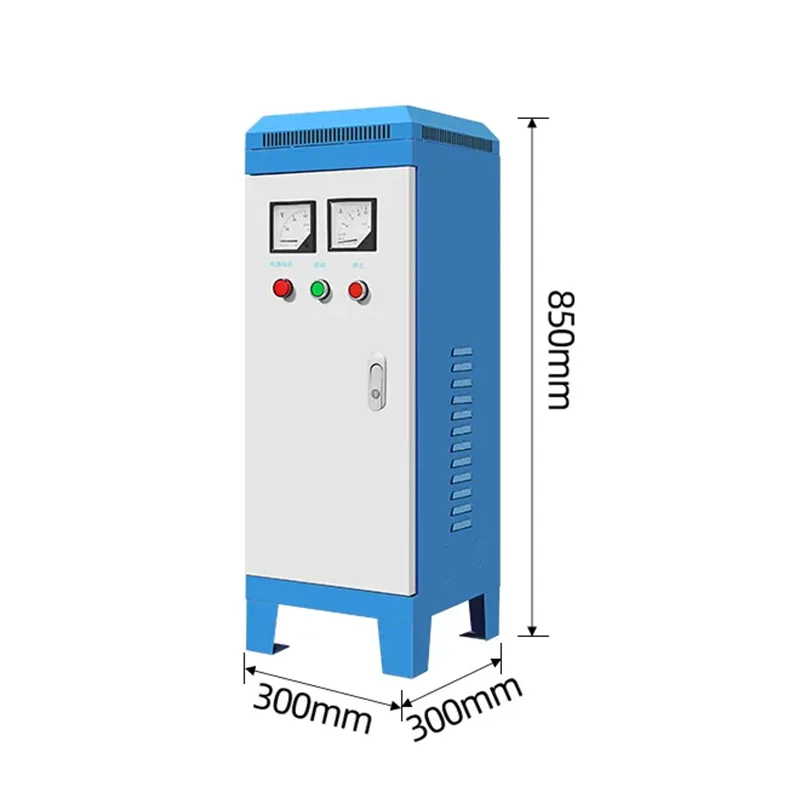

Tủ phân phối điện khởi động mềm điện áp thấp

Shangming là nhà sản xuất và cung cấp Tủ phân phối điện khởi động mềm điện áp thấp từ Trung Quốc. Thiết bị chất lượng cao, hiệu suất cao này không chỉ thực hiện các chức năng phân phối điện thông thường mà còn kiểm soát dòng điện khởi động và mô-men xoắn của động cơ thông qua công nghệ khởi động mềm, giảm các cú sốc điện và cơ khí.

Tại sao cần phải có tủ phân phối khởi động mềm điện áp thấp?

Khởi động toàn điện áp truyền thống có hai vấn đề lớn:

Dòng điện tăng vọt: Dòng khởi động có thể đạt gấp 5-7 lần dòng định mức, dễ gây sụt áp lưới điện đột ngột, ảnh hưởng đến các thiết bị khác trên cùng đường dây, thậm chí khiến cầu dao ngắt nhầm.

Mài mòn cơ học: Mô-men xoắn tức thời cực lớn có thể tác động rất lớn đến trục động cơ, dây đai, bộ giảm tốc hoặc đường ống bơm nước, làm giảm tuổi thọ của thiết bị.

Tuy nhiên, nếu bạn chọn tủ phân phối khởi động mềm điện áp thấp của chúng tôi, bạn có thể điều khiển điện áp thông qua thyristor, cho phép động cơ tăng từ điện áp 0 lên điện áp định mức một cách trơn tru. Dòng khởi động thường được giới hạn ở khoảng 2-3 lần dòng định mức.

Nguyên tắc làm việc

Trong giai đoạn khởi động, Tủ phân phối điện khởi động mềm điện áp thấp thay đổi góc dẫn của thyristor, tăng dần điện áp cấp vào động cơ, cho phép khởi động trơn tru.

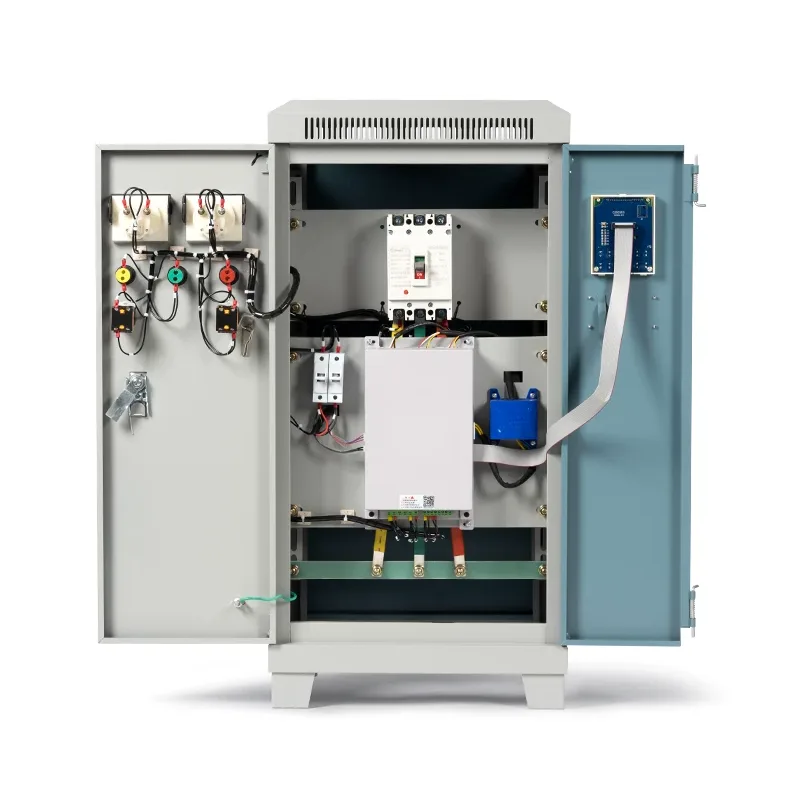

Sau khi khởi động, công tắc tơ bypass hoạt động và bộ khởi động mềm chuyển sang trạng thái nghỉ. Khi dừng máy còn điều khiển điện áp giảm dần, ngăn chặn hiện tượng búa nước do tắt máy đột ngột.

Nếu không sử dụng bộ khởi động mềm và thay vào đó là sử dụng động cơ truyền thống, dòng điện tăng đột ngột trong quá trình khởi động có thể dẫn đến nhiều vấn đề khác nhau như sụt áp, va đập thiết bị, biến động lưới điện và hao mòn cơ học.

Thông số kỹ thuật

Kịch bản ứng dụng

Tủ phân phối khởi động mềm điện áp thấp lý tưởng cho các ứng dụng có công suất động cơ lớn, nhạy cảm với sốc khởi động và những nơi có yêu cầu về tuổi thọ thiết bị cũng như độ ổn định của lưới điện. Chúng tôi cũng đã cung cấp sản phẩm này cho khách hàng ở nhiều ngành nghề khác nhau.

Các bước cài đặt và vận hành ban đầu

Trước khi lắp đặt, đảm bảo phòng phân phối có đủ không gian để chứa Tủ phân phối điện khởi động mềm điện áp thấp, có lối đi vận hành (chiều rộng khuyến nghị ≥ 1,2m). Khu vực lắp đặt phải có sàn bằng phẳng, thép kênh móng phải được hàn và nối đất chắc chắn.

Trong quá trình cài đặt, hãy xác nhận xem đầu vào/ra cáp là từ dưới lên/từ dưới lên hay từ trên vào/từ trên ra, đồng thời lên kế hoạch trước cho rãnh cáp hoặc khay cáp. Đối với tủ khởi động mềm >110kW cần có thiết bị làm mát không khí cưỡng bức.

Trong quá trình vận hành lần đầu, hãy xác nhận lại tủ không bị hư hại, lớp sơn còn nguyên vẹn và các dấu hiệu rõ ràng.

Sau đó, kiểm tra các kết nối điện, kiểm tra từng dây mạch sơ cấp để đảm bảo không có kết nối lỏng lẻo hoặc kết nối không chính xác.

Cũng cần phải thực hiện thử nghiệm khóa liên động năm bằng chứng để xác minh hoạt động bình thường của từng điểm khóa liên động. Mô phỏng ngắn mạch và quá tải bằng thiết bị bảo vệ tích hợp để xác minh tính chính xác của các hành động bảo vệ.

Nếu có hệ thống phụ, hãy kiểm tra hoạt động bình thường của RS485 hoặc các giao diện truyền thông khác.

Cuối cùng, tiến hành nhiều thử nghiệm khởi động trong điều kiện không tải, điều chỉnh các thông số khởi động về cài đặt tối ưu.
