Vỏ điện gắn tường một cửa hỗ trợ sự phát triển của tòa nhà thông minh như thế nào

Các tòa nhà thông minh đang thay đổi cách tổ chức hệ thống phân phối điện, chiếu sáng, sưởi ấm, thông gió, kiểm soát truy cập và giám sát năng lượng. Khi các chức năng này ngày càng được kết nối với nhau, cơ sở hạ tầng vật lý hỗ trợ chúng phải chứa nhiều thiết bị điều khiển, giao diện truyền thông và mạch điện hơn trong không gian tòa nhà ngày càng hạn chế. Do đó, vỏ điện vẫn là một phần quan trọng trong thiết kế tòa nhà thông minh, cung cấp vị trí xác định cho các bộ phận điện đồng thời hỗ trợ bảo vệ thiết bị, truy cập bảo trì và tổ chức hệ thống.

Phát triển tòa nhà thông minh đang định hình lại cơ sở hạ tầng điện

Tự động hóa tòa nhà hiện đại phụ thuộc vào sự phối hợp giữa các hệ thống được thiết kế và vận hành riêng biệt theo truyền thống. Điều khiển ánh sáng, thiết bị HVAC, thiết bị kiểm soát truy cập, giao diện an toàn phòng cháy và hệ thống quản lý năng lượng có thể trao đổi thông tin thông qua nền tảng quản lý tòa nhà. Sự tích hợp này làm tăng tầm quan trọng của việc lắp đặt điện có cấu trúc rõ ràng, đặc biệt là trong các tòa nhà thương mại, văn phòng, khu dân cư phức hợp, bệnh viện và cơ sở công nghiệp.

Quá trình chuyển đổi không chỉ đơn giản là bổ sung thêm nhiều thiết bị kỹ thuật số. Nó cũng đòi hỏi phải xem xét cẩn thận việc phân phối điện, nối dây điều khiển, cách ly thiết bị, tản nhiệt và tiếp cận để kiểm tra. Các bộ phận điện phải được bố trí sao cho đội lắp đặt có thể xác định mạch điện, theo dõi kết nối và tiến hành bảo trì mà không làm gián đoạn các hệ thống lân cận một cách không cần thiết.

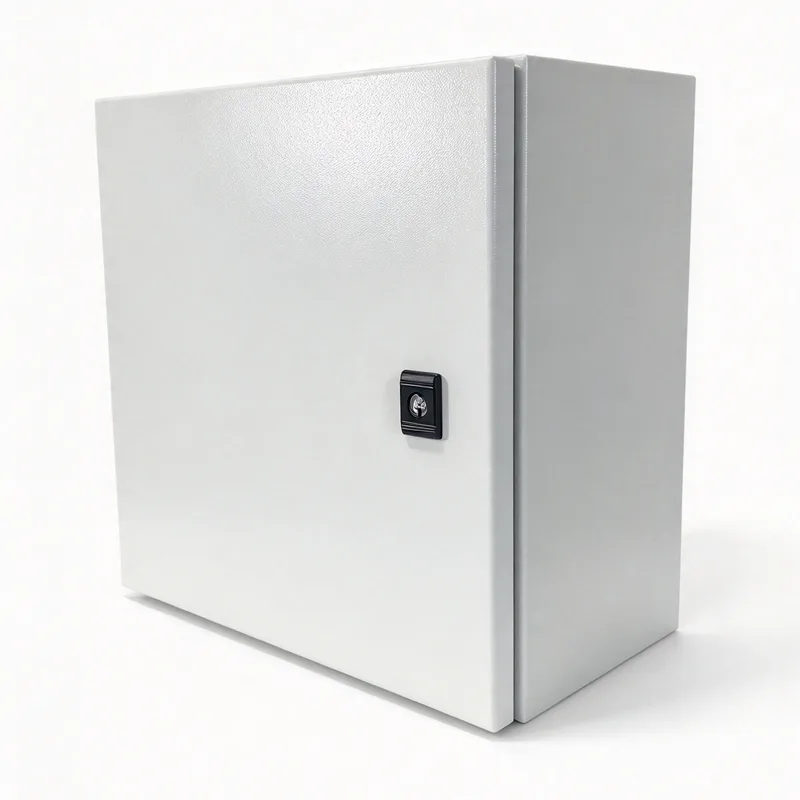

Trong bối cảnh này,Vỏ điện gắn tường một cửađại diện cho một dạng vỏ bọc thực tế để lắp đặt trong đó thiết bị điện hoặc điều khiển cần một vỏ bọc chuyên dụng, dễ tiếp cận mà không chiếm diện tích sàn có giá trị. Sự phù hợp của nó phụ thuộc vào kích thước thiết bị, môi trường lắp đặt, yêu cầu bảo vệ và kế hoạch mở rộng hệ thống.

Lắp đặt treo tường giải quyết các hạn chế về không gian

Việc sử dụng không gian là vấn đề được cân nhắc định kỳ trong các dự án tòa nhà thông minh. Thiết bị điện có thể cần được lắp đặt trong hành lang dịch vụ, phòng thiết bị, khu vực tiện ích, phòng máy và không gian tường được chỉ định gần hệ thống mà nó điều khiển. Tủ đứng trên sàn có thể thích hợp cho việc lắp đặt lớn hơn, nhưng việc sắp xếp phân phối và điều khiển nhỏ hơn có thể được hưởng lợi từ việc lắp đặt trên tường.

Việc gắn vỏ trên một bức tường phù hợp có thể bảo toàn không gian sàn và thiết lập một vị trí nhất quán cho các thiết bị điện. Trong các tòa nhà có nhiều vùng điều khiển, việc bố trí phân tán cũng có thể rút ngắn các tuyến đi dây nhất định và giúp việc kiểm tra cục bộ thuận tiện hơn. Những ưu điểm này không tự động xảy ra: định tuyến cáp, khoảng cách tiếp cận, hỗ trợ kết cấu và nhu cầu tiếp cận các bộ phận bên trong phải được đánh giá cho mỗi lần lắp đặt.

Cấu hình một cửa cung cấp điểm truy cập đơn giản tới các thiết bị kèm theo. Hướng mở, khoảng trống làm việc sẵn có, cách bố trí bản lề và cơ cấu giữ cửa có thể ảnh hưởng đến mức độ dễ dàng mà các kỹ thuật viên kiểm tra thiết bị đầu cuối, thay thế linh kiện hoặc xác minh nhận dạng mạch. Những chi tiết thực tế này trở nên đặc biệt phù hợp khi vỏ bọc được lắp đặt trong khu vực dịch vụ hẹp hoặc dọc theo các hệ thống tòa nhà khác.

Bảo vệ thiết bị vẫn là trọng tâm của các tòa nhà được kết nối

Kết nối không làm giảm nhu cầu bảo vệ vật lý. Bộ điều khiển, rơle, thiết bị bảo vệ mạch, khối đầu cuối, nguồn điện và các bộ phận liên lạc có thể bị ảnh hưởng bởi bụi, độ ẩm, tiếp xúc ngẫu nhiên, độ rung hoặc thay đổi nhiệt độ. Vỏ bọc giúp thiết lập ranh giới vật lý xung quanh các bộ phận này, nhưng mức độ bảo vệ phụ thuộc vào cấu trúc của nó và mức độ đánh giá môi trường đã được xác minh.

Vật liệu vỏ, đệm cửa, cách bố trí đầu vào cáp, phương pháp lắp đặt và thiết kế thông gió đều ảnh hưởng đến sự phù hợp cho một vị trí cụ thể. Việc lắp đặt trong phòng điện sạch sẽ trong nhà có các điều kiện khác với lắp đặt trong không gian tiện ích ẩm ướt, phòng máy bụi bặm hoặc khu vực ngoài trời lộ thiên. Do đó, mức bảo vệ chống xâm nhập được chỉ định phải tương ứng với điều kiện địa điểm thực tế thay vì được giả định từ hình thức bên ngoài của vỏ bọc.

Quản lý nhiệt là một cân nhắc quan trọng khác. Bộ điều khiển tòa nhà thông minh có thể kết hợp một số nguồn điện, thiết bị chuyển mạch, mô-đun truyền thông và các bộ phận tạo nhiệt khác trong một khối lượng hạn chế. Nếu nhiệt không thể tản đi một cách thỏa đáng, nhiệt độ bên trong có thể tăng lên và ảnh hưởng đến hiệu suất hoặc tuổi thọ của bộ phận. Tải thiết bị, kích thước vỏ bọc, nhiệt độ môi trường, khoảng cách và thông gió phải được đánh giá cùng nhau trong quá trình thiết kế.

Hội nhập đòi hỏi nhiều hơn nhà ở vật chất

Vỏ tòa nhà thông minh phải đáp ứng các yêu cầu về vật lý và điện của các thiết bị được lắp đặt bên trong nó. Bộ điều khiển nối mạng có thể yêu cầu cáp truyền thông, trong khi thiết bị chuyển mạch và nguồn điện cần dây dẫn có kích thước phù hợp và bố trí thiết bị đầu cuối phù hợp. Người thiết kế phải tính đến bán kính uốn cong của cáp, ống dẫn dây, cách ly dây dẫn, nối đất, nhãn nhận dạng và khả năng tiếp cận an toàn đến các điểm kết nối.

cácVỏ điện gắn tường một cửacó thể cung cấp một cấu trúc xác định để tổ chức các thành phần này, nhưng chỉ riêng vỏ bọc không làm cho việc lắp đặt trở nên thông minh hoặc tuân thủ. Khả năng tự động hóa đến từ các thiết bị điều khiển, kiến ​​trúc truyền thông, phần mềm, cảm biến và khả năng tích hợp với hệ thống quản lý tòa nhà rộng hơn. Nhà ở hỗ trợ sự sắp xếp này bằng cách bảo vệ và tổ chức các thành phần vật lý của nó.

Lập kế hoạch cho những thay đổi trong tương lai cũng quan trọng không kém. Hệ thống tòa nhà sau này có thể kết hợp thêm các cảm biến chiếm chỗ, đồng hồ đo năng lượng, mạch chiếu sáng hoặc giao diện liên lạc. Để lại không gian bên trong thích hợp và bố trí dây rõ ràng có thể giúp việc sửa đổi dễ dàng hơn. Tuy nhiên, khả năng mở rộng phải duy trì trong phạm vi công suất vật lý, định mức điện, giới hạn nhiệt và các yêu cầu an toàn hiện hành của vỏ bọc.

Lựa chọn bao vây theo tiêu chuẩn và hướng dẫn xác minh

Việc xác minh lắp ráp và an toàn điện cần được xem xét bên cạnh sự thuận tiện trong lắp đặt. Bộ tiêu chuẩn IEC 61439 đề cập đến các cụm thiết bị đóng cắt và điều khiển điện áp thấp, bao gồm kết cấu, đặc tính kỹ thuật và các yêu cầu xác minh. IEC 61439-3:2024 đề cập cụ thể đến các bảng phân phối dành cho người bình thường vận hành trong phạm vi được xác định. Việc lắp đặt cụ thể có đáp ứng các yêu cầu này hay không phụ thuộc vào cấu hình thiết bị và ứng dụng dự kiến.

Vỏ bọc không nên được mô tả là tuân thủ tiêu chuẩn lắp ráp chỉ vì nó được sử dụng để chứa các bộ phận điện. Việc lắp ráp hoàn chỉnh, mục đích sử dụng và các yêu cầu xác minh liên quan phải được đánh giá. Các nhà thiết kế cũng nên xem xét các mã điện hiện hành của địa phương, bố trí nối đất, bảo vệ quá dòng, khoảng cách làm việc và hướng dẫn lắp đặt.

Đối với các tòa nhà thông minh, tài liệu đặc biệt hữu ích vì nhiều hệ thống có thể được cài đặt, sửa đổi và bảo trì bởi các nhóm kỹ thuật khác nhau. Xóa lịch trình mạch, nhãn thành phần, sơ đồ nối dây và hồ sơ bảo trì có thể làm giảm sự mơ hồ trong quá trình khắc phục sự cố. Tài liệu nhất quán cũng giúp phân biệt các mạch điện với các kết nối truyền thông và điều khiển điện áp thấp.

Thiết kế ảnh hưởng đến việc lập kế hoạch bảo trì và vòng đời

Thiết bị tự động hóa tòa nhà dự kiến ​​sẽ vẫn có thể truy cập được trong suốt thời gian hoạt động của cơ sở. Cảm biến có thể được thêm vào, bộ điều khiển được thay thế, mô-đun truyền thông được cập nhật và các kết nối điện được kiểm tra khi hệ thống phát triển. Bố cục bao vây hỗ trợ nhận dạng rõ ràng và truy cập an toàn có thể đơn giản hóa các tác vụ này, mặc dù kết quả bảo trì cũng phụ thuộc vào chất lượng lắp đặt và tài liệu.

Vị trí của khu vực bao vây phải phản ánh cả khả năng tiếp cận hoạt động và tiếp xúc với môi trường. Kỹ thuật viên cần có đủ khoảng trống để mở cửa và thực hiện công việc được ủy quyền, đồng thời việc lắp đặt phải tránh cản trở các tuyến đường khẩn cấp, di chuyển thiết bị hoặc các dịch vụ khác của tòa nhà. Các lối vào cáp phải được bố trí để hạn chế sức căng không cần thiết và duy trì mức độ bảo vệ môi trường như dự định.

Lập kế hoạch vòng đời cũng liên quan đến việc lựa chọn vật liệu và hoàn thiện phù hợp với môi trường lắp đặt. Tiếp xúc với sự ăn mòn, quy trình làm sạch, độ ẩm và tác động cơ học tiềm ẩn có thể ảnh hưởng đến sự phù hợp lâu dài. Đối với các tòa nhà có yêu cầu về sức chứa hoặc kiểm soát thay đổi, khả năng kiểm tra và sửa đổi cách sắp xếp bên trong có thể cũng quan trọng như dấu chân lắp đặt ban đầu.

Vỏ bọc nhỏ gọn có vai trò xác định trong sự phát triển của tòa nhà thông minh

Việc mở rộng tự động hóa tòa nhà đang làm tăng tầm quan trọng của cơ sở hạ tầng điện phối hợp, từ thiết bị phân phối trung tâm đến các điểm điều khiển nhỏ hơn phục vụ từng khu vực riêng lẻ. Vỏ gắn trên tường có thể hỗ trợ kiến ​​trúc này, nơi các thiết bị cục bộ cần bố trí ngăn nắp và lối đi thuận tiện, miễn là các điều kiện lắp đặt và yêu cầu thành phần phù hợp.

cácVỏ điện gắn tường một cửađược hiểu rõ nhất là một yếu tố trong thiết kế điện rộng hơn chứ không phải là công nghệ tòa nhà thông minh độc lập. Giá trị thực tế của nó phụ thuộc vào kích thước phù hợp, mức độ bảo vệ, cân nhắc về nhiệt, tổ chức nối dây và khả năng tương thích với thiết bị được lắp đặt. Khi các tòa nhà được kết nối tiếp tục tích hợp các chức năng cấp nguồn, điều khiển và giám sát, các yêu cầu về vỏ bọc cơ bản này vẫn liên quan chặt chẽ đến độ an toàn, khả năng bảo trì và tính linh hoạt trong vận hành lâu dài của hệ thống.
