Tại sao Vỏ điện gắn tường một cửa lại quan trọng trong phân phối điện hiện đại

Hệ thống phân phối điện hiện đại phải đáp ứng nhu cầu thay đổi tải điện, thiết bị điều khiển ngày càng phân tán và các yêu cầu khắt khe hơn về vận hành và bảo trì an toàn. Các tòa nhà thương mại, cơ sở công nghiệp, dự án cơ sở hạ tầng và dây chuyền sản xuất tự động đều phụ thuộc vào thiết bị điện có thể được lắp đặt, truy cập và bảo trì trong các bố cục được tổ chức rõ ràng. Khi các hệ thống này phát triển, thiết kế vỏ bọc vẫn là một phần quan trọng trong quy hoạch cơ sở hạ tầng điện.

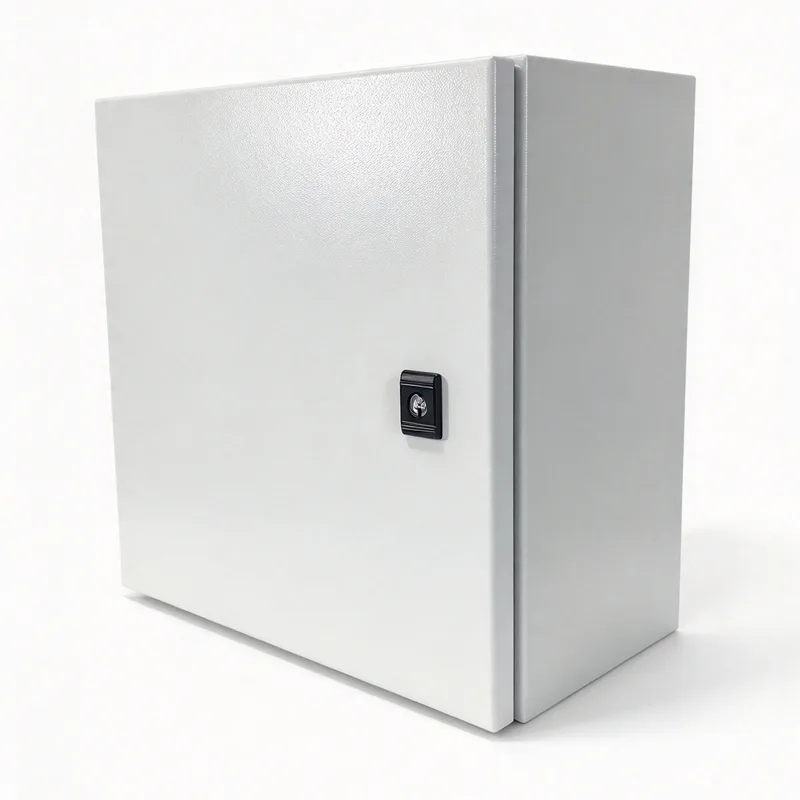

Mặc dù vỏ điện thường được coi là thứ yếu sau cầu dao, công tắc tơ, khối đầu cuối và thiết bị điều khiển, nhưng cấu trúc của chúng ảnh hưởng trực tiếp đến việc bố trí thiết bị, tiếp cận hệ thống dây điện, bảo vệ môi trường và quy trình bảo trì. cácVỏ điện gắn tường một cửalà một định dạng vỏ được sử dụng khi các bộ phận điện yêu cầu vỏ chuyên dụng mà không cần diện tích sàn như tủ lớn hơn.

Thay đổi yêu cầu trong phân phối điện hiện đại

Việc phân phối điện không còn bị giới hạn trong việc cung cấp điện từ điểm cung cấp trung tâm đến các mạch hạ lưu. Nhiều hệ thống lắp đặt hiện nay kết hợp các bảng phân phối cục bộ, bộ điều khiển động cơ, thiết bị giám sát, giao diện truyền thông và thiết bị tự động hóa. Các thành phần này hỗ trợ các chức năng như quản lý tải, giám sát thiết bị, điều khiển ánh sáng và vận hành dây chuyền sản xuất.

Sự phát triển này tạo ra những thách thức thực tế cho các nhà thiết kế hệ thống điện. Thiết bị phải vừa với khu vực lắp đặt sẵn có đồng thời chừa đủ chỗ cho việc định tuyến cáp, tản nhiệt, kiểm tra và bảo trì. Trong các cơ sở có nhiều điểm điều khiển điện, vị trí của từng vỏ có thể ảnh hưởng đến độ dài cáp, độ phức tạp của việc lắp đặt và khả năng tiếp cận trong quá trình bảo trì.

Do đó, việc lựa chọn vỏ bọc là một phần của thiết kế phân phối rộng hơn. Các dạng treo tường có thể phù hợp với các sắp xếp phân phối và điều khiển cục bộ được lựa chọn ở những nơi có sẵn không gian trên tường và thiết bị không yêu cầu tủ đứng lớn trên sàn. Sự phù hợp của chúng phụ thuộc vào tổ hợp điện, kích thước bộ phận, môi trường lắp đặt và các yêu cầu an toàn hiện hành.

Thiết kế treo tường và sử dụng không gian

Không gian sàn là nguồn tài nguyên quý giá trong các nhà máy, tòa nhà thương mại, phòng tiện ích và khu vực thiết bị. Tủ phân phối lớn vẫn cần thiết cho nhiều ứng dụng, đặc biệt khi mật độ mạch cao hoặc thiết bị điện lớn đòi hỏi thể tích bên trong lớn hơn. Tuy nhiên, các cụm điều khiển nhỏ hơn có thể được lắp đặt gần thiết bị mà chúng phục vụ hơn.

Vỏ bọc gắn trên tường có thể giữ các bộ phận điện được chọn cách xa sàn và thiết lập một điểm lắp đặt xác định. Trong cơ sở sản xuất, cách bố trí này có thể phù hợp với các bộ điều khiển máy cục bộ hoặc thiết bị phân phối phụ trợ. Trong một tòa nhà thương mại, nó có thể chứa một số bộ điều khiển ánh sáng, mạch dịch vụ hoặc các bộ phận tự động hóa tòa nhà nhất định.

Tiết kiệm không gian không thôi không quyết định cách sắp xếp lắp đặt tốt nhất. Độ bền của tường, phần cứng lắp đặt, trọng lượng thiết bị, vị trí đầu vào cáp, khoảng hở khi mở cửa và khả năng tiếp cận của nhân viên có trình độ đều ảnh hưởng đến kế hoạch lắp đặt. Vỏ bọc cũng phải được bố trí sao cho không cản trở lối đi, lối thoát hiểm hoặc các dịch vụ khác của tòa nhà.

Cấu trúc bao vây hỗ trợ tổ chức điện

Việc lắp đặt điện được quy hoạch tốt đòi hỏi nhiều không gian đủ để lắp các bộ phận của nó. Bộ ngắt mạch, khối đầu cuối, rơle, nguồn điện và thiết bị điều khiển cần có bố cục bên trong có tổ chức để hỗ trợ nối dây an toàn và kiểm tra hiệu quả. Vị trí thành phần kém có thể khiến các kết nối khó theo dõi và tăng thời gian cần thiết để khắc phục sự cố.

Cấu hình một cửa cung cấp một lối vào chính vào bên trong vỏ bọc. Sự sắp xếp này có thể đơn giản hóa việc truy cập vào các bộ phận bên trong trong các hệ thống lắp đặt nhỏ gọn, đặc biệt khi cách bố trí thiết bị tương đối đơn giản. Vị trí bản lề, cánh cửa xoay, bố trí khóa, kích thước tấm lắp và độ sâu bên trong có thể sử dụng đều ảnh hưởng đến mức độ hiệu quả của không gian có sẵn.

cácVỏ điện gắn tường một cửacó thể đóng vai trò là vỏ vật lý cho các cụm điện được chọn, nhưng công suất bên trong của nó phải tương ứng với thiết bị được lắp đặt. Nhà thiết kế cần tính đến bán kính uốn cong của cáp, ống dẫn dây, lối vào đầu cuối, cách ly dây dẫn, kết nối nối đất và không gian để bảo trì trong tương lai. Một bề ngoài nhỏ gọn sẽ không dẫn đến một nội thất quá đông đúc.

An toàn điện phụ thuộc vào việc lắp đặt hoàn chỉnh

An toàn điện được xác định bởi sự phối hợp của các bộ phận, thiết bị bảo vệ, kết cấu vỏ, phương pháp lắp đặt và quy trình vận hành. Vỏ bọc giúp tách biệt thiết bị điện khỏi môi trường xung quanh và có thể giảm khả năng tiếp xúc vô tình khi được thiết kế và lắp đặt đúng cách. Tuy nhiên, bản thân vỏ bọc không cung cấp sự bảo vệ hoàn toàn chống lại mọi mối nguy hiểm về điện hoặc môi trường.

Bảo vệ chống bụi và nước xâm nhập đặc biệt có liên quan khi thiết bị điện hoạt động trong nhà xưởng, phòng máy, hành lang dịch vụ hoặc địa điểm ngoài trời. Xếp hạng bảo vệ chống xâm nhập cần thiết phụ thuộc vào điều kiện lắp đặt và mức độ tiếp xúc. Đệm cửa, đệm cáp, lỗ vào, chốt và tay nghề lắp ráp có thể ảnh hưởng đến khả năng bảo vệ đạt được sau khi lắp đặt hoàn chỉnh.

Việc bố trí nối đất và liên kết cũng phải phù hợp với cấu trúc vỏ bọc và các yêu cầu về điện hiện hành. Vỏ kim loại có thể yêu cầu liên kết bảo vệ để duy trì tính liên tục về điện, trong khi các vật liệu xây dựng khác có những cân nhắc về thiết kế khác nhau. Bảo vệ quá dòng, kích thước dây dẫn, cách điện, khoảng cách làm việc và cách ly an toàn vẫn là những phần thiết yếu của hệ thống tổng thể.

Quản lý nhiệt trong các cụm phân phối nhỏ gọn

Khi hệ thống điện trở nên nhỏ gọn hơn, việc quản lý nhiệt ngày càng trở thành vấn đề cần cân nhắc trong thiết kế. Các thiết bị bảo vệ mạch, bộ phận chuyển mạch, máy biến áp, nguồn điện và các thiết bị khác có thể tạo ra nhiệt trong quá trình hoạt động. Khi một số thiết bị hoạt động trong phạm vi thể tích vỏ hạn chế, nhiệt tích lũy có thể làm tăng nhiệt độ bên trong.

Nhiệt độ quá cao có thể ảnh hưởng đến hiệu suất linh kiện, tuổi thọ hoạt động và độ ổn định của thiết bị điện tử nhạy cảm. Do đó, việc lập kế hoạch về nhiệt nên xem xét tải điện dự kiến, tổn thất linh kiện, nhiệt độ môi trường xung quanh, kích thước vỏ bọc, vị trí lắp đặt và các đường dẫn tản nhiệt có sẵn.

Các lỗ thông gió có thể giúp quản lý nhiệt trong môi trường thích hợp, nhưng chúng cũng có thể ảnh hưởng đến khả năng bảo vệ chống bụi và hơi ẩm. Khi phải duy trì việc bảo vệ môi trường, có thể cần phải có các phương pháp quản lý nhiệt thay thế. Thiết kế phù hợp phụ thuộc vào các thành phần được lắp đặt và điều kiện vận hành chứ không chỉ phụ thuộc vào dạng vỏ.

Quyền truy cập bảo trì và hiệu quả hoạt động lâu dài

Các yêu cầu bảo trì thường ảnh hưởng đến việc lựa chọn vỏ bọc cũng như chi phí hoặc diện tích lắp đặt ban đầu. Kỹ thuật viên điện cần xác định mạch điện, kiểm tra các kết nối, thay thế linh kiện và điều tra lỗi mà không gặp trở ngại không cần thiết. Bố cục bao vây có thể truy cập có thể hỗ trợ các tác vụ này và giảm thời gian định vị các thiết bị riêng lẻ.

Nhãn rõ ràng, lịch trình mạch cập nhật, sơ đồ nối dây và nhận dạng thiết bị đầu cuối nhất quán là những điều quan trọng trong quá trình lắp đặt ở mọi quy mô. Những thực hành này trở nên đặc biệt có giá trị trong các cơ sở nơi hệ thống điện được bảo trì bởi các nhóm khác nhau hoặc được sửa đổi trong nhiều năm. Hệ thống dây điện bên trong có tổ chức cũng giúp kỹ thuật viên hiểu được mối quan hệ giữa nguồn cung cấp đến, thiết bị bảo vệ, mạch điều khiển và thiết bị được kết nối.

cácVỏ điện gắn tường một cửacó thể hỗ trợ việc tiếp cận thường xuyên khi vị trí và sự sắp xếp bên trong của nó cho phép cửa mở hoàn toàn và có thể tiếp cận thiết bị đã lắp đặt một cách an toàn. Lập kế hoạch bảo trì phải bao gồm đủ khoảng cách làm việc, quy trình cách ly phù hợp và cách bố trí cho phép kiểm tra mà không làm ảnh hưởng đến hệ thống dây điện không liên quan.

Tiêu chuẩn và xác minh trong phân phối điện áp thấp

Các tổ hợp phân phối điện áp thấp phải tuân theo các yêu cầu kỹ thuật và an toàn khác nhau tùy theo mục đích sử dụng, cấu hình và vị trí lắp đặt. Bộ tiêu chuẩn IEC 61439 đề cập đến các cụm thiết bị đóng cắt và điều khiển điện áp thấp, bao gồm các yêu cầu liên quan đến kết cấu, đặc tính kỹ thuật và xác minh. IEC 61439-1 cung cấp các quy tắc chung, trong khi các phần khác đề cập đến các loại lắp ráp và ứng dụng cụ thể.

Vỏ trống và cụm điện hoàn chỉnh không tương đương nhau từ góc độ tuân thủ. Sự phù hợp phụ thuộc vào loại sản phẩm liên quan, các bộ phận được lắp đặt, thiết kế lắp ráp và các quy trình xác minh hiện hành. Không nên coi nhà ở là nơi thiết lập sự tuân thủ cho hệ thống phân phối hoàn chỉnh chỉ vì nó chứa thiết bị điện.

Tài liệu thiết kế, xếp hạng thành phần, cân nhắc về mức tăng nhiệt độ, các biện pháp bảo vệ và hướng dẫn lắp đặt đều góp phần tạo nên một tổ hợp được thiết kế phù hợp. Các quy định về điện của địa phương và thông số kỹ thuật của dự án có thể đưa ra các yêu cầu bổ sung, đặc biệt là ở các cơ sở công nghiệp, tòa nhà công cộng và cơ sở hạ tầng chuyên dụng.

Vai trò tiếp tục của bao vây treo tường

Hệ thống phân phối điện hiện đại kết hợp thiết bị cung cấp điện tập trung với các tổ hợp nhỏ hơn được đặt gần các phụ tải và hệ thống mà chúng phục vụ. Sự sắp xếp này có thể cải thiện việc tổ chức các bộ điều khiển cục bộ và các mạch hỗ trợ, miễn là mỗi hệ thống lắp đặt được thiết kế xung quanh các yêu cầu về điện và môi trường vận hành của nó.

cácVỏ điện gắn tường một cửavẫn phù hợp khi vỏ nhỏ gọn, dễ tiếp cận phù hợp với thiết bị dự kiến. Vai trò của nó mang tính thực tế hơn là công nghệ: nó cung cấp một cấu trúc vật lý để tổ chức và bảo vệ các thành phần điện được chọn trong kiến ​​trúc phân phối lớn hơn.

Khi cơ sở hạ tầng điện tiếp tục phát triển, việc lựa chọn vỏ bọc sẽ vẫn gắn liền với một số ưu tiên kỹ thuật cơ bản: sử dụng không gian hiệu quả, tiếp cận an toàn, bảo vệ môi trường phù hợp, hiệu suất nhiệt, tổ chức nối dây rõ ràng và khả năng bảo trì. Những yếu tố này giúp xác định xem dạng bao vây có phù hợp với một hệ thống lắp đặt cụ thể hay không và hệ thống điện hoàn chỉnh có thể được vận hành hiệu quả như thế nào trong suốt thời gian sử dụng của nó.
