Nhà cung cấp bao vây tủ phân phối điện đứng chất lượng trên sàn

Ngoài các loạivỏ hộp phân phối, Shangming cũng cung cấp vỏ tủ phân phối điện đặt sàn—một thành phần quan trọng trong dòng sản phẩm chất lượng cao của chúng tôi. Hãy chọn chúng tôi làm nhà cung cấp lâu dài của bạn để được hưởng lợi từ các giải pháp tùy chỉnh tổng thể và giá cả trực tiếp từ nhà máy.

Các tính năng chính

Khả năng chịu tải cao: Đối với vỏ tủ phân phối điện đặt sàn, chúng tôi thường sử dụng các tấm thép cán nguội có độ dày từ 2,0mm trở lên, được hàn hoặc lắp ráp để tạo thành kết cấu. Cấu trúc chắc chắn này cho phép tủ đỡ chắc chắn các cầu dao loại khung nặng, thanh cái bằng đồng có tiết diện lớn và cáp biến áp.

Thiết kế mô-đun: Nội thất có hệ thống lỗ mô-đun, cho phép điều chỉnh linh hoạt các thanh ngang và tấm lắp để phù hợp với các yêu cầu cụ thể. Thiết kế này tạo điều kiện thuận lợi cho việc nâng cấp và mở rộng bất cứ khi nào cần thiết.

Thông gió và tản nhiệt: Với mức dòng điện cao thường thấy trong tủ, vỏ được trang bị các lỗ thoát khí ở phía trên và các lỗ hút gió ở phía dưới để đảm bảo luồng không khí hiệu quả. Ngoài ra, khách hàng có thể yêu cầu cấu hình tùy chỉnh để tích hợp hệ thống làm mát không khí cưỡng bức vào sản phẩm.

Phân loại tủ chung

Dựa trên hình thức cấu trúc của chúng, tủ đứng chủ yếu được chia thành hai loại chính:

1. Loại cố định

Đặc điểm: Các bộ phận bên trong được gắn chắc chắn thông qua các giá đỡ; một khi đã nối dây, chúng không thể di chuyển được.

Ứng dụng: Có cấu trúc đơn giản và chi phí thấp; thường được sử dụng trong các cài đặt nơi yêu cầu cung cấp điện liên tục không quá nghiêm ngặt.

Model đại diện: Tủ phân phối điện hạ thế AC loại GGD.

2. Loại kéo ra / Loại có thể tháo rời

Đặc điểm: Mỗi mạch riêng lẻ được đặt trong một ngăn kéo độc lập, riêng biệt.

Ứng dụng: Cực kỳ thuận tiện cho việc bảo trì. Nếu một mạch cụ thể bị lỗi, ngăn kéo tương ứng có thể được kéo ra và thay thế bằng một mạch mới mà không cần phải cắt nguồn điện chính.

Model tiêu biểu: Tủ phân phối điện tiên tiến loại GCK, GCS và MNS.

Hộp phân phối đặt trên sàn và treo tường: Sự khác biệt là gì?

Khuyến nghị lựa chọn và cấu hình sản phẩm

Dựa trên yêu cầu dự án cụ thể của bạn, trong giai đoạn trước khi bán hàng,Thượng Minhsẽ giới thiệu cấu hình phù hợp nhất cho bạn. Nói chung, các kịch bản ứng dụng mà chúng tôi thường xuyên hỗ trợ nhất được liệt kê bên dưới, kèm theo các đề xuất cấu hình tương ứng.

1. Phân phối điện chính công nghiệp

Cấu hình đề xuất:

Kích thước tủ: 1800–2200mm (H) × 600–1000mm (W) × 600–1000mm (D)

Chất liệu: Thép tấm cán nguội ( ≥1,5mm)

Xếp hạng bảo vệ: IP30 / IP40

Cấu trúc: Tủ đơn hoặc tủ ghép (mô-đun/có thể chia đôi)

Nội thất: Được thiết kế để lắp đặt hệ thống ACB/MCCB + Busbar

2. Hệ thống đường dây chính/dòng điện cao thế

Cấu hình đề xuất:

Chiều rộng: ≥800mm

Độ sâu: ≥800mm

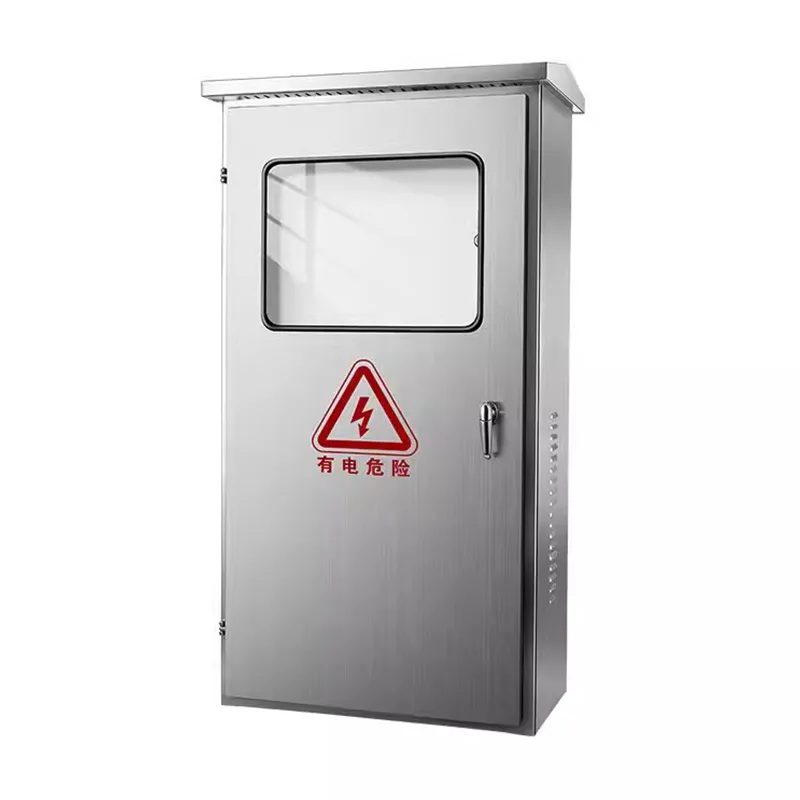

Cấu trúc: Thiết kế hai cửa hoặc nhiều cửa

Không gian bên trong: Hỗ trợ các thanh cái bằng đồng có dòng điện cao; bao gồm không gian dành riêng cho đầu vào cáp trên hoặc dưới.

3. Tủ điều khiển tự động hóa/Tủ điều khiển PLC

Cấu hình đề xuất:

Kích thước: 1600–2000mm (H)

Chất liệu: Thép tấm sơn tĩnh điện / Thép không gỉ

Xếp hạng bảo vệ: IP40 / IP54

Nội thất: Tấm gắn + ray DIN

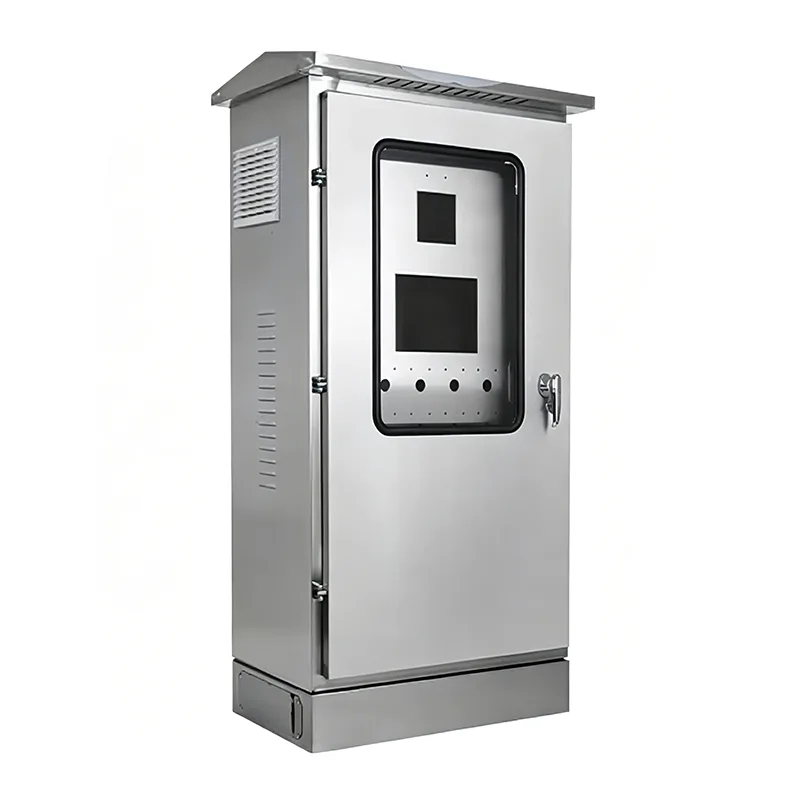

4. Ứng dụng ngoài trời

Cấu hình đề xuất:

Xếp hạng bảo vệ: IP54 / IP65

Chất liệu: Thép không gỉ (304/316) hoặc thép sơn tĩnh điện ngoài trời

Tính năng: Mái che chống mưa + Dải bịt kín + Thiết kế chống ngưng tụ

5. Môi trường có tính ăn mòn cao

Cấu hình đề xuất:

Chất liệu: Thép không gỉ 304/316

Xếp hạng bảo vệ: IP55+

Xử lý bề mặt: Lớp phủ chống ăn mòn

Làm thế nào để thực hiện bảo trì định kỳ đối với vỏ tủ phân phối điện đặt sàn?

1. Làm sạch và loại bỏ bụi

Sử dụng vải không dệt khô và máy hút bụi để loại bỏ bụi tích tụ bên trong tủ; nghiêm cấm việc sử dụng vải ướt hoặc thổi khí nén trực tiếp.

Đặc biệt chú ý đến việc làm sạch thanh cái, chất cách điện, máng hồ quang máy cắt và kênh thông gió.

2. Thắt chặt kết nối điện

Kiểm tra tất cả các điểm kết nối bắt vít xem có bị lỏng không; sử dụng cờ lê lực để siết lại chúng theo giá trị lực xoắn đã chỉ định.

Nếu phát hiện dấu hiệu hư hỏng do oxy hóa hoặc hồ quang, các đầu cực phải được đánh bóng hoặc thay thế.

3. Kiểm tra chức năng thành phần

Bộ ngắt mạch: Xác minh rằng các thao tác đóng và mở thủ công diễn ra suôn sẻ và cơ cấu ngắt có phản hồi nhanh.

Công tắc tơ/Rơle: Kiểm tra tình trạng mòn của các tiếp điểm và xác minh rằng điện trở cuộn dây nằm trong phạm vi bình thường.

Tụ điện: Kiểm tra các dấu hiệu suy giảm điện dung, phồng lên hoặc rò rỉ chất điện phân.

SPD (Thiết bị chống sét): Xác minh rằng cửa sổ chỉ báo trạng thái có màu xanh lá cây và chỉ báo xuống cấp chưa được kích hoạt.

4. Kiểm tra hiệu suất cách điện

Sử dụng mêgôm kế 500V hoặc 1000V để đo và xác nhận những điều sau:

Điện trở cách điện giữa các pha: ≥ 1 MΩ;

Điện trở cách điện pha-đất: ≥ 1 MΩ;

Nếu giá trị đo được thấp hơn các tiêu chuẩn này, hãy điều tra các nguyên nhân tiềm ẩn như sự xâm nhập của hơi ẩm hoặc ô nhiễm.

5. Bảo trì kết cấu cơ khí

Kiểm tra các ray dẫn hướng và cơ cấu khóa liên động của các loại ngăn kéo để đảm bảo chúng không bị dính hoặc kẹt. Bôi trơn các bộ phận chuyển động bằng mỡ được thiết kế đặc biệt cho thiết bị điện.

Định kỳ xác minh chức năng của cơ chế an toàn "Năm phòng ngừa" (lồng vào nhau).
