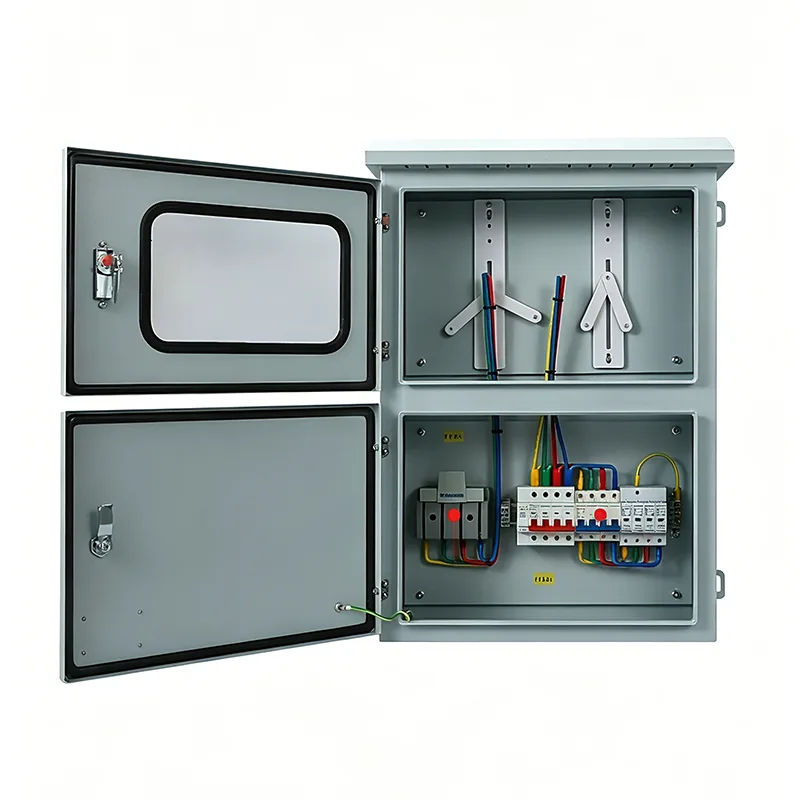

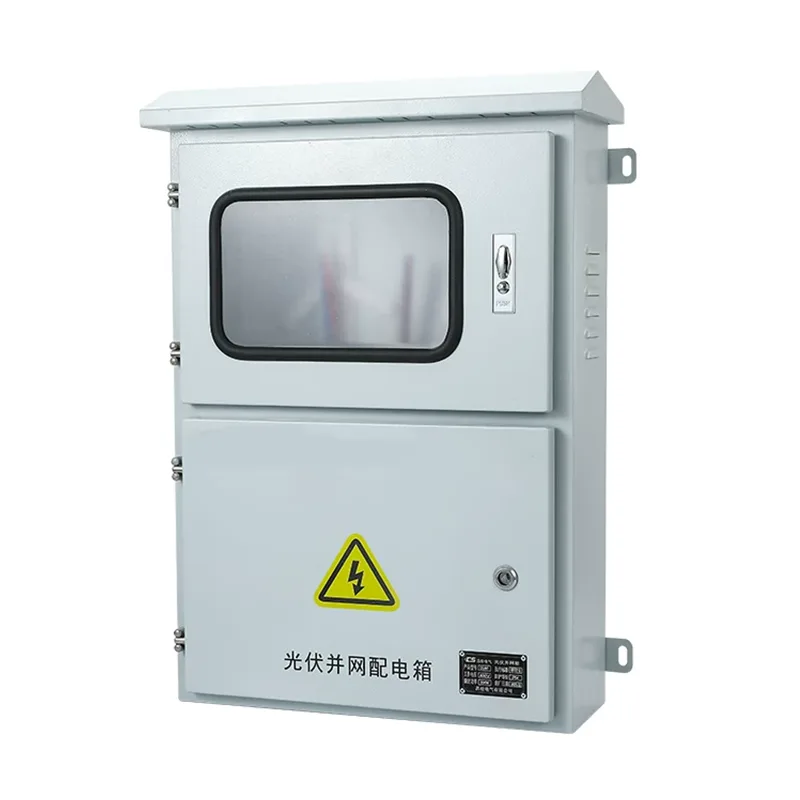

Hộp nối lưới quang điện ngoài trời

Hộp nối kết nối lưới quang điện ngoài trời được sử dụng giữa phía DC của hệ thống phát điện quang điện và biến tần. Nếu bạn muốn tùy chỉnh sản phẩm này với mức giá cạnh tranh, bạn có thể chọn Shangming và chúng tôi sẽ trở thành nhà cung cấp đáng tin cậy của bạn.

Chức năng cốt lõi

Hộp nối kết nối lưới quang điện ngoài trời tích hợp bảo vệ, cách ly và giám sát. Chúng tôi hỗ trợ số mạch tùy chỉnh, linh kiện có thương hiệu và chức năng thông minh. Để có giải pháp cấu hình cụ thể và báo giá, vui lòng liên hệ với chúng tôi.

1. Bus chuỗi và phân phối hiện tại

Nhà máy điện PV bao gồm nhiều tấm pin mặt trời được kết nối nối tiếp. Hộp nối nối lưới đóng vai trò như một cơ chế bảo vệ hội tụ và chống shunt.

Chức năng hội tụ: Nó tập hợp nguồn DC từ nhiều chuỗi vào một bus duy nhất để xuất ra biến tần, đơn giản hóa việc nối dây và tiết kiệm chi phí cáp DC.

Bảo vệ Shunting: Mỗi đầu vào được trang bị cầu chì DC độc lập. Khi xảy ra đoản mạch ở một chuỗi, lỗi chỉ giới hạn ở nhánh đó mà không ảnh hưởng đến việc phát điện bình thường của các chuỗi khác.

2. Chống sét và chống sốc điện

Do các tấm quang điện được lắp đặt trên mái nhà hở hoặc trên mặt đất nên chúng rất dễ bị sét đánh. Bộ chống sét lan truyền được tích hợp bên trong hộp nối có thể cảm nhận được điện áp cao tức thời trong đường dây và xả điện áp quá mức xuống đất trong vòng nano giây.

Nó đóng vai trò là tuyến phòng thủ đầu tiên trước biến tần, ngăn chặn các tia sét gây ra có thể làm hỏng các bộ phận điện tử của biến tần.

3. Cách ly an toàn và ngắt kết nối vật lý

Vỏ được trang bị công tắc cách ly DC điện áp cao hoặc bộ ngắt mạch. Khi cần bảo trì trên biến tần hoặc thiết bị hạ lưu, việc ngắt kết nối hộp nối bằng tay sẽ đảm bảo phía bảo trì được ngắt điện hoàn toàn, bảo vệ an toàn cho nhân viên.

Vỏ nối lưới của Shangming có hiệu suất cao và đáng tin cậy, cho phép ngắt dòng điện an toàn trong khi hệ thống đang chạy, ngăn chặn việc tạo ra các hồ quang nguy hiểm có thể gây hỏa hoạn.

4. Bảo vệ sạc ngược

Vào buổi sáng, buổi tối hoặc những ngày nhiều mây, điện áp đầu ra của các dây khác nhau có thể khác nhau. Nếu không có bảo vệ, dây có điện áp cao hơn có thể truyền dòng điện trở lại dây có điện áp thấp hơn.

Điốt sạc ngược tùy chọn có sẵn, đảm bảo dòng điện chỉ chạy một chiều đến biến tần, ngăn ngừa quá nhiệt cục bộ hoặc thậm chí cháy do dòng điện ngược gây ra.

5. Giám sát tình trạng và bảo vệ môi trường

Vì sản phẩm này được lắp đặt ngoài trời nên vỏ có mức bảo vệ IP65/IP66 để ngăn chặn sự ăn mòn của nước mưa và lão hóa do tia cực tím. Các bộ phận chính xác bên trong hoạt động đáng tin cậy trong suốt tuổi thọ 25 năm của nhà máy điện.

Chức năng giám sát thông minh tùy chọn giám sát dòng điện, điện áp và nhiệt độ bên trong của từng chuỗi theo thời gian thực và cảnh báo ngay lập tức trong trường hợp phát điện bất thường.

Tại sao Hộp nối lưới quang điện phải chống thấm nước khi sử dụng ngoài trời?

Hệ thống PV thường được lắp đặt trên mái nhà hoặc trên các cánh đồng trống và các hộp nối nối lưới phải chịu được những thách thức nghiêm trọng sau:

Nhiệt độ biến đổi cực độ: Nhiệt độ mùa hè có thể lên tới trên 70°C, trong khi nhiệt độ mùa đông có thể giảm xuống -30°C.

Bức xạ tia cực tím: Việc tiếp xúc lâu dài ngoài trời với ánh nắng mặt trời đòi hỏi sự ổn định của tia cực tím; nếu không, họ dễ bị lão hóa.

Độ ẩm và ngưng tụ: Chúng phải chống mưa và được trang bị van thông hơi để thoát hơi nước ngưng tụ bên trong và ngăn chặn các bộ phận điện bị ẩm.

Vì vậy, để sử dụng thông thường và tránh phải bảo trì thường xuyên trong quá trình vận hành, duy trì hiệu suất và tuổi thọ ổn định thì thiết kế chống thấm ngoài trời là điều cần thiết.

Kịch bản ứng dụng và đề xuất cấu hình

Các hộp nối kết nối lưới quang điện ngoài trời của Shangming có thể được sử dụng trong toàn bộ chuỗi công nghiệp quang điện, từ mái nhà dân cư đến các nhà máy điện gắn trên mặt đất quy mô lớn. Chúng tôi sẽ cung cấp các đề xuất cấu hình dựa trên các tình huống phổ biến.

1. Hệ thống quang điện phân tán dân dụng

Loại sử dụng này rất phổ biến, thường được lắp đặt trên mái hoặc tường của các biệt thự hoặc nhà tự xây ở vùng nông thôn. Nó thu thập một số tấm quang điện từ các hướng khác nhau trên mái nhà và cung cấp khả năng chống sét cơ bản.

Khuyến nghị về cấu hình: Hộp phải có hình thức gọn gàng và kích thước nhỏ, đầu vào 1-4 chuỗi và được trang bị hệ thống giám sát phòng cháy chữa cháy có độ nhạy cao.

2. Trạm điện công nghiệp và thương mại trên mái nhà

Trong trường hợp này, hộp nối lưới được lắp đặt trên mái bằng của nhà xưởng, kho hậu cần hoặc trung tâm mua sắm lớn. Đối với công suất phát điện cỡ trung bình, nó kết hợp trước hàng chục chuỗi quang điện trước khi chúng đưa vào bộ biến tần chuỗi.

Khuyến nghị về cấu hình: Hộp cần có khả năng chống ăn mòn cao, đầu vào 8-16 chuỗi và thường bao gồm một mô-đun giao tiếp thông minh để hỗ trợ nhân viên bảo trì xem dòng điện của từng nhánh trong phòng giám sát.

3. Các trạm điện trên mặt đất và sa mạc mặt trời quy mô lớn

Hộp thu thập được phân bổ ở sa mạc, núi hoặc không gian rộng mở được gọi là hộp tổ hợp. Là thiết bị kết hợp chính, chúng thu thập dòng điện từ hàng nghìn tấm pin mặt trời và truyền nó đến một bộ biến tần tập trung.

Khuyến nghị cấu hình: IP66, dành riêng cho hệ thống điện áp cao 1500V, được trang bị điốt chống đảo ngược và chức năng giám sát chuỗi chính xác, đồng thời có van làm mát/thở chủ động.

4. Kịch bản ứng dụng năng lượng mặt trời + xuyên biên giới

Carports năng lượng mặt trời: Cung cấp năng lượng cho các trạm sạc xe điện. Hộp nối được lắp đặt trên các cột của nhà để xe để bảo vệ các trạm sạc ở hạ lưu khỏi sự đột biến của năng lượng mặt trời.

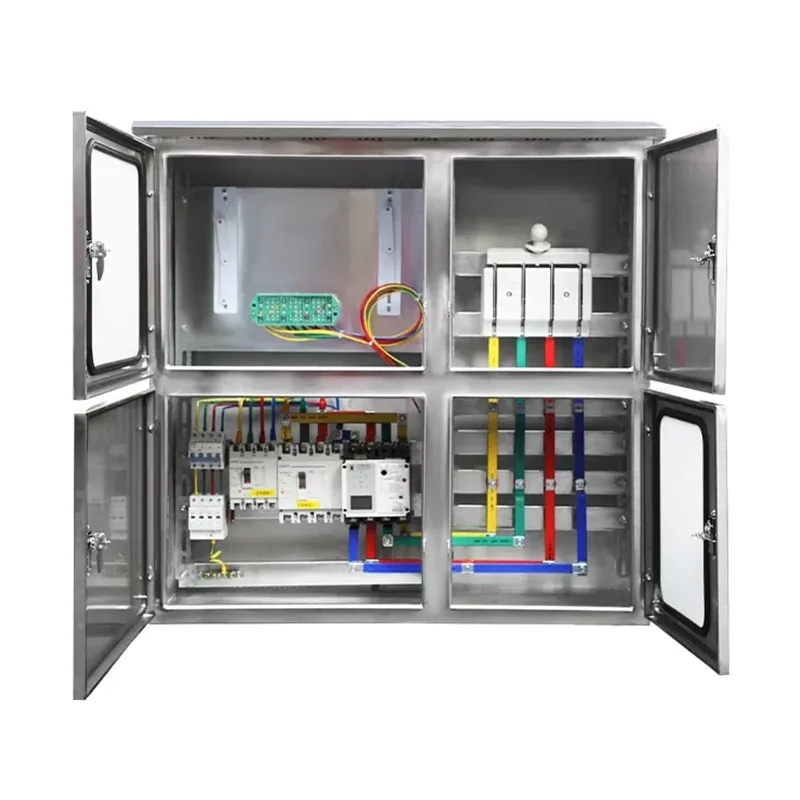

Hệ thống bổ sung năng lượng mặt trời cho nông nghiệp và thủy sản: Được lắp đặt trên các giá đỡ phía trên đất nông nghiệp hoặc ao cá. Có các yêu cầu đặc biệt về khả năng chống ẩm và chống ăn mòn axit/kiềm; thép không gỉ được khuyến khích.

Tại sao chọn chúng tôi?

Shangming có nguồn gốc từ Nhạc Thanh, Ôn Châu, Trung Quốc, một khu vực nổi tiếng là "Thủ đô điện của Trung Quốc". Tận dụng chuỗi công nghiệp phát triển tốt của cụm công nghiệp điện của Nhạc Thanh, chúng tôi đã thiết lập một hệ thống kiểm soát chất lượng và sản xuất nghiêm ngặt và hiệu quả. Danh mục sản phẩm của chúng tôi bao gồm hơn 200 dòng và hơn 6000 mẫu, tuân thủ các tiêu chuẩn điện toàn cầu phổ biến.

Việc lựa chọn bộ thiết bị thông minh hoàn chỉnh của chúng tôi sẽ tích hợp chức năng cảm biến IoT và giám sát từ xa, cho phép giám sát các thông số như nhiệt độ, độ ẩm và dòng điện theo thời gian thực. Điều này đảm bảo hoạt động ổn định và cung cấp điện an toàn.
