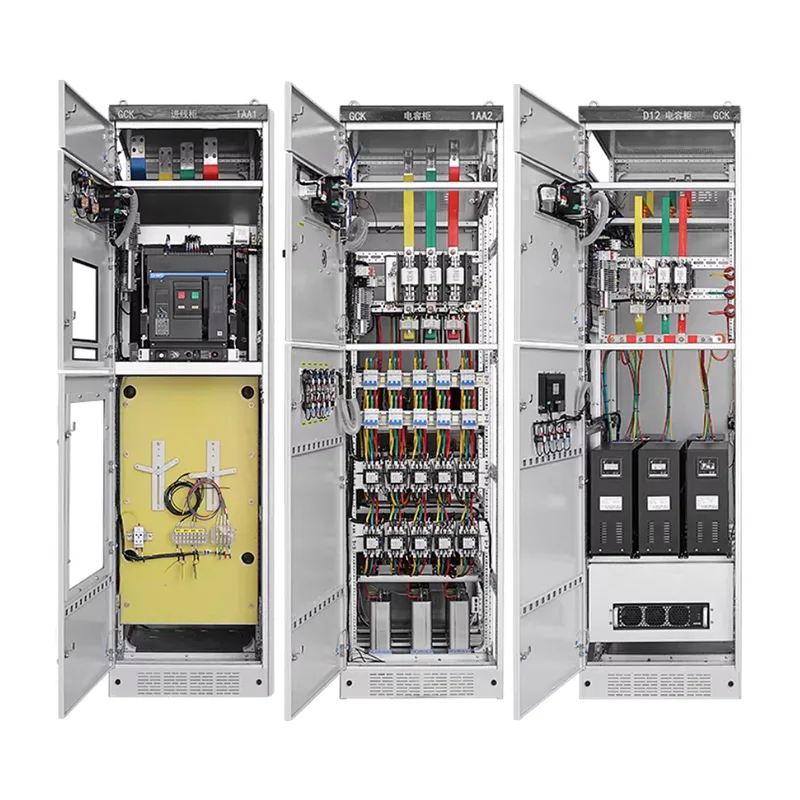

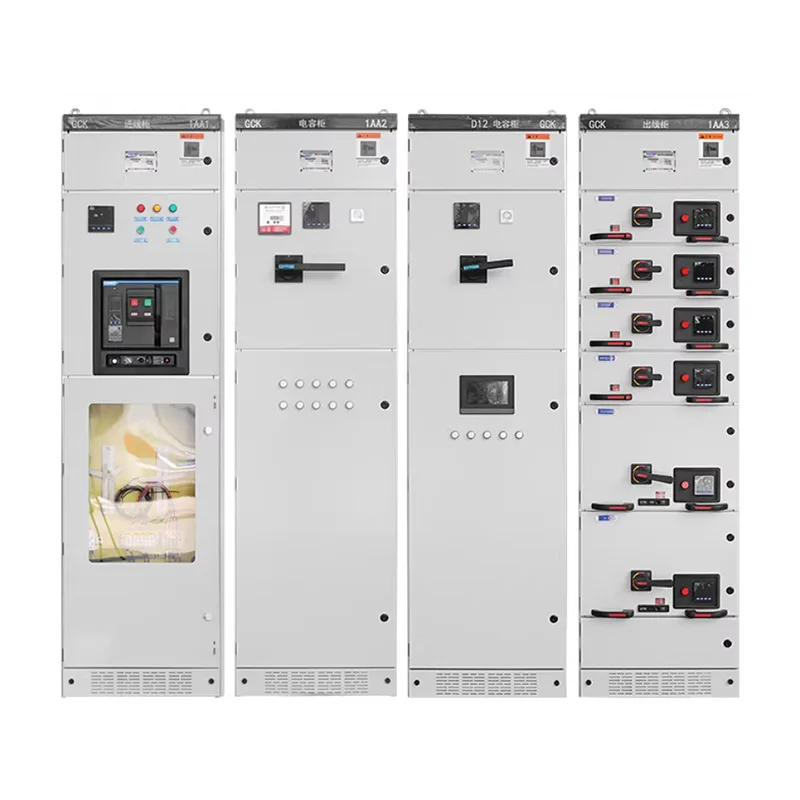

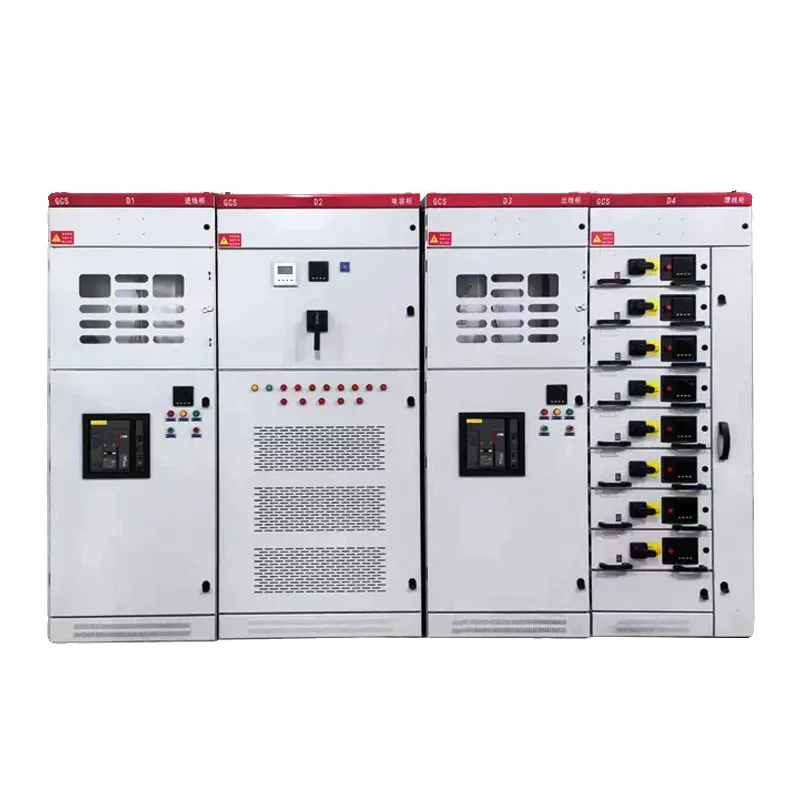

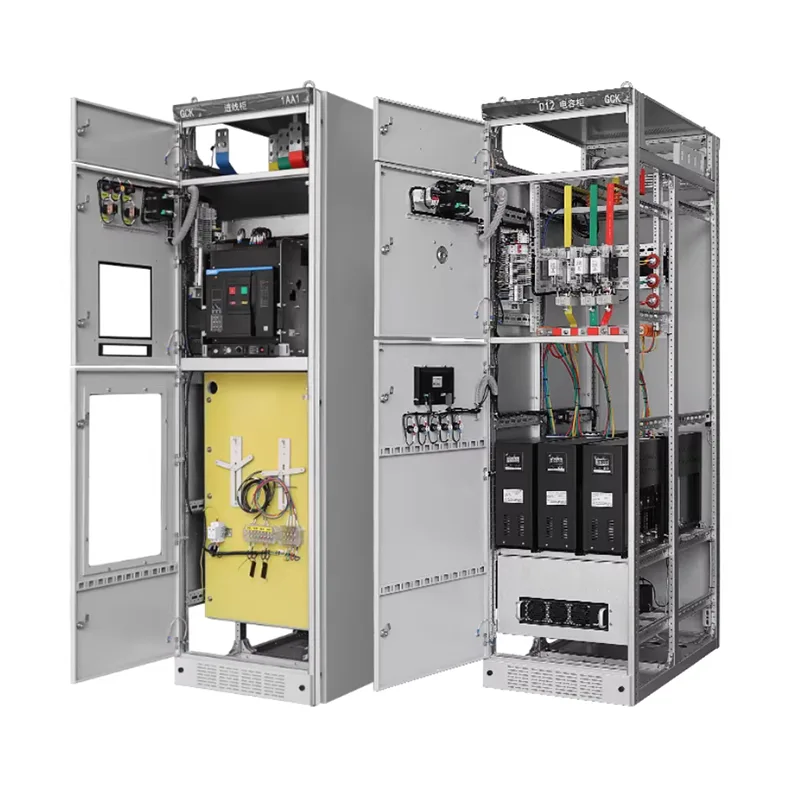

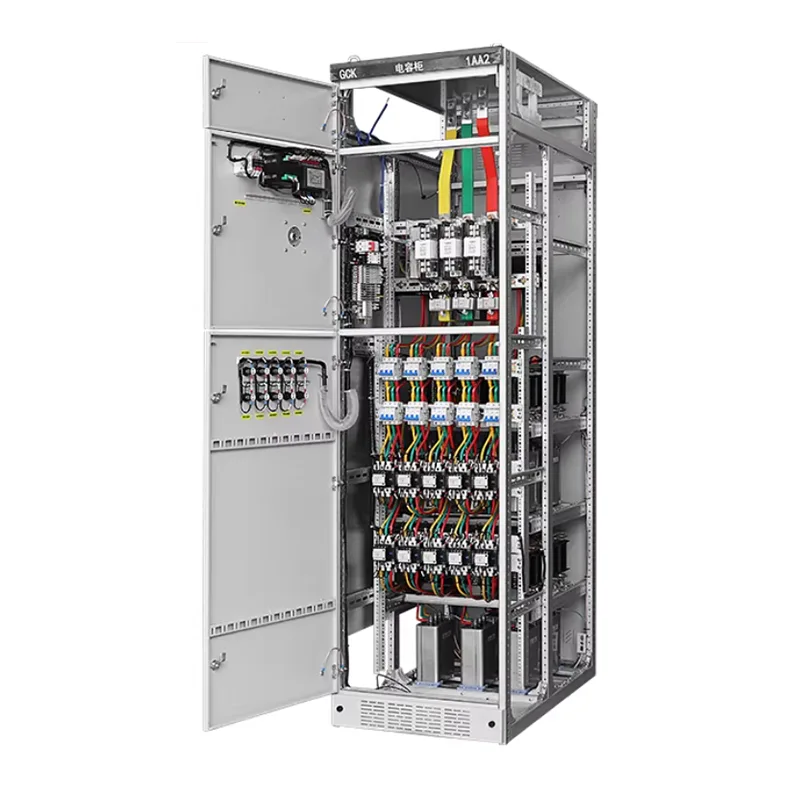

Thiết bị đóng cắt có thể rút điện áp thấp GCS

Thiết bị đóng cắt rút điện áp thấp GCS có cấu trúc đơn giản, khả năng tương thích thành phần tốt và rẻ hơn 20%-35% so với MNS, khiến nó phù hợp với các dự án nhạy cảm về ngân sách. Nếu bạn quan tâm đến việc lựa chọn sản phẩm này và bắt đầu phát triển kế hoạch dự án, vui lòng liên hệ với Shangming, nhà cung cấp đáng tin cậy từ Nhạc Thanh, Ôn Châu, Trung Quốc.

Tính năng sản phẩm

Thiết bị đóng cắt rút điện áp thấp GCS kết hợp độ tin cậy cao của MNS với khả năng vận hành dễ dàng của GGD, khiến nó trở nên lý tưởng cho các hệ thống phân phối điện áp thấp có nhiều mạch, bảo trì thường xuyên và tập trung vào việc kiểm soát chi phí tổng thể.

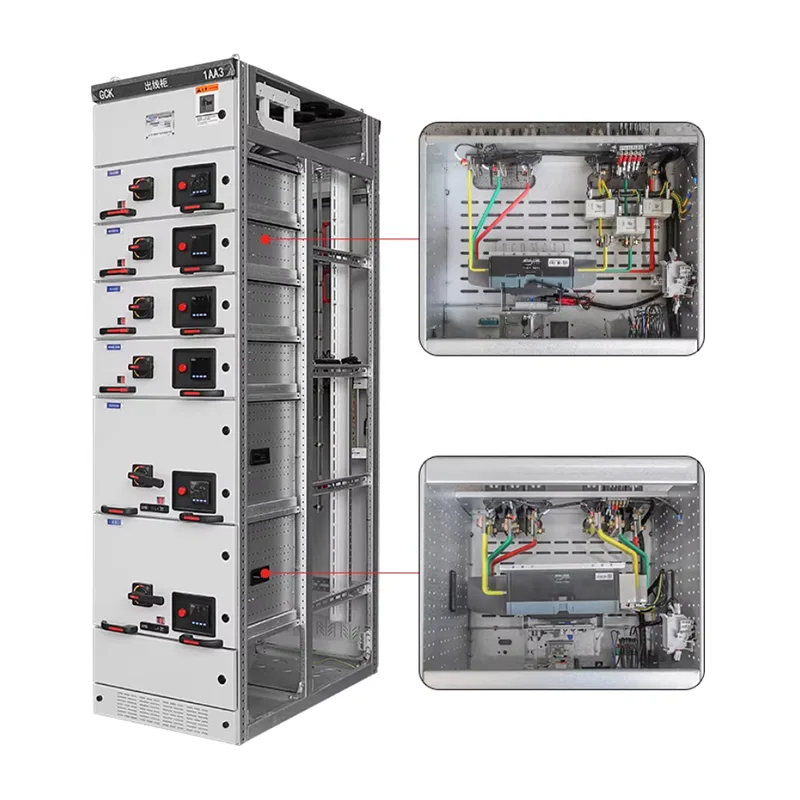

1. Cấu trúc có thể rút được theo mô-đun

Các bộ phận chức năng GCS áp dụng thiết kế kiểu ngăn kéo tiêu chuẩn, cho phép lắp và tháo nhanh chóng. Trong trường hợp xảy ra sự cố hoặc bảo trì một mạch, thiết bị có thể được rút ra độc lập mà không ảnh hưởng đến hoạt động của các mạch khác, giảm thời gian mất điện và chi phí bảo trì.

Thiết kế mô-đun của thiết bị đóng cắt mang lại tính linh hoạt mạnh mẽ, tạo điều kiện cho việc mở rộng hoặc thay thế trong tương lai.

2. Mức độ an toàn cao

Tủ GCS được chia bên trong thành: ngăn thanh cái, ngăn thiết bị chức năng và ngăn cáp. Các khu vực chức năng này được cách ly một cách hiệu quả để ngăn chặn sự lan truyền lỗi.

Chúng tôi hỗ trợ các tùy chọn để có mức độ bảo vệ cao hơn, có thể tùy chỉnh dựa trên điều kiện vận hành thực tế.

Tính năng an toàn nâng cao độ an toàn và ổn định khi vận hành, đáp ứng yêu cầu về điện năng của các dự án công nghiệp và công trình công cộng.

3. Bảo trì và vận hành thuận tiện

Bộ ngăn kéo có các vị trí kiểm tra, làm việc và ngắt kết nối, cho phép kiểm tra và thay thế ngay cả trong điều kiện tắt nguồn hoặc cấp điện một phần. Hệ thống dây điện và không gian vận hành được thiết kế hợp lý, giúp nhân viên bảo trì thân thiện với người dùng và phù hợp với các hệ thống yêu cầu bảo trì thường xuyên, chẳng hạn như các kịch bản MCC.

4. Khả năng ứng dụng rộng rãi

Tủ GCS có thể được sử dụng làm tủ phân phối, tủ cấp nguồn, trung tâm điều khiển động cơ (MCC), v.v., hỗ trợ các tổ hợp linh kiện điện khác nhau và thích ứng với các yêu cầu về công suất và số lượng mạch khác nhau. Một hệ thống duy nhất có thể đáp ứng nhiều nhu cầu ứng dụng.

5. Hiệu quả chi phí cao

So với tủ kéo MNS, GCS có cấu trúc đơn giản hơn và chi phí dễ kiểm soát hơn.

So với thiết bị đóng cắt cố định, nó mang lại những lợi thế đáng kể về độ an toàn và khả năng bảo trì, khiến nó đặc biệt phù hợp với các dự án quy mô vừa và lớn hoặc các dự án nhạy cảm về ngân sách, đạt được sự cân bằng giữa hiệu suất và chi phí.

Làm thế nào để bảo trì thiết bị đóng cắt rút điện áp thấp GCS?

Để kéo dài tuổi thọ sử dụng, ngăn ngừa sự cố và đảm bảo cung cấp điện liên tục, việc bảo trì đúng cách là rất quan trọng. Shangming cung cấp tài liệu toàn diện và đưa ra một số gợi ý.

I. Kiểm tra hàng ngày

1. Kiểm tra đèn báo hoạt động: Đèn báo bảng ngăn kéo không được nhấp nháy bất thường; dòng ampe kế phải cân bằng.

2. Kiểm tra độ tăng nhiệt độ: Sử dụng nhiệt kế hồng ngoại cầm tay để đo độ tăng nhiệt độ của đầu nối thanh cái chính, đầu nối chính của ngăn kéo và đầu vào/đầu ra của cầu dao. 40K (80oC ở nhiệt độ môi trường xung quanh +40oC).

3. Kiểm tra mùi/âm thanh bất thường: Kiểm tra mùi khét, âm thanh xả hoặc tiếng ồn ù.

4. Kiểm tra gioăng cửa và vệ sinh: gioăng cửa tủ có bị cũ không? Có tích tụ bụi bên trong không?

5. Kiểm tra vị trí ngăn kéo: Tất cả các ngăn kéo có ở vị trí được kết nối không? Họ có lỏng lẻo không?

II. Bảo trì định kỳ

Bước 1: Chuẩn bị tắt nguồn. Xác nhận rằng nguồn điện ngược dòng đã bị ngắt và kiểm tra điện áp.

Bước 2: Di chuyển ngăn kéo cần bảo trì về vị trí mở và kéo ra hẳn. Lưu ý rằng phích cắm chính sẽ tự động ngắt kết nối; phích cắm thứ cấp có thể được gỡ bỏ bằng tay.

Bước 3: Bảo trì ngăn kéo. Các thành phần khác nhau yêu cầu các quy trình bảo trì khác nhau, bao gồm làm sạch và kiểm tra.

Bước 4: Bảo trì bên trong tủ

Thanh cái chính: Kiểm tra các bu lông có bị lỏng không.

Thanh cái nhánh dọc: Làm sạch bụi tích tụ và kiểm tra vỏ cách điện có bị hư hỏng không.

Ngăn chứa cáp: Sắp xếp cáp và kiểm tra xem các đầu cáp có bị quá nhiệt hoặc đổi màu không.

Hệ thống nối đất: Đo điện trở nối đất giữa thanh cái PE và tủ điện (nên ≤0,1Ω).

Bước 5: Kiểm tra chức năng

Đẩy ngăn kéo trở lại vị trí kết nối. Sau khi bật nguồn, kiểm tra mạch điều khiển ở vị trí kiểm tra. Chạy thử nghiệm không tải trong 10 phút để xác nhận không có hiện tượng bất thường nào.

Phòng ngừa bảo trì chính

1. Không bao giờ cắm hoặc rút phích cắm các mô-đun chính khi chúng đang bật nguồn.

Các mô-đun chính mang dòng điện cao trong mạch chính và chỉ được vận hành sau khi ngăn kéo ở vị trí mở và hệ thống đã tắt.

Nếu không, nó có thể gây ra hồ quang điện, dẫn đến thương tích cá nhân hoặc hư hỏng thiết bị.

2. Không trộn lẫn các ngăn kéo có kích thước khác nhau.

Ngăn kéo GCS được thiết kế theo kích thước 1/2, 1, 2 và 3 đơn vị, với chiều cao tương ứng chặt chẽ với các vị trí mô-đun chính.

Việc lắp đặt không chính xác sẽ dẫn đến sai lệch mô-đun, tiếp xúc kém và quá nóng.

3. Thường xuyên kiểm tra khóa liên động năm ngăn.

Kiểm tra: Khi cầu dao đóng, ngăn kéo có thể kéo ra được không? Nó không nên.

Nếu khóa liên động bị lỗi, hãy ngừng sử dụng ngay lập tức và sửa chữa để tránh hoạt động sai.

4. Tăng cường các biện pháp chống ngưng tụ trong môi trường ẩm ướt.

Nếu dự án của bạn nằm trong mùa mưa hoặc trong nhà máy nước, hãy kiểm tra hoạt động của máy sưởi hàng tháng.

Khi xác nhận giải pháp, bạn có thể chọn cài đặt bộ điều khiển ngưng tụ thông minh để khởi động-dừng tự động.

Câu hỏi thường gặp

Câu hỏi: Khi tùy chỉnh tủ thiết bị đóng cắt, làm cách nào để chọn giữa loại cố định (GGD) hoặc loại có thể kéo ra (GCS/MNS)?

A: GGD phù hợp khi: Ngân sách hạn chế, tải đơn, hỗ trợ bảo trì khi mất điện hoặc môi trường khắc nghiệt; hệ thống dây điện cố định đáng tin cậy hơn trong những trường hợp này.

GCS/MNS phù hợp khi: Các dây chuyền sản xuất cốt lõi gặp tình trạng mất điện đáng kể, nhiều mạch điện có không gian hạn chế, yêu cầu bảo trì đường dây trực tiếp nhanh chóng cũng như ưu tiên tính tự động hóa và trí thông minh cao.

Câu hỏi: Độ cao ảnh hưởng đến việc tùy chỉnh thiết bị đóng cắt như thế nào?

Trả lời: Ở độ cao trên 1000 mét, không khí loãng làm giảm khả năng tản nhiệt và cách nhiệt.

Bạn phải thông báo cho chúng tôi trong quá trình tùy chỉnh nếu bạn yêu cầu tăng khe hở không khí, chất cách điện cao cấp hơn hoặc giảm công suất trong quá trình lựa chọn.

Hỏi: Tại sao các ngăn kéo của thiết bị đóng cắt hạ thế GCS đôi khi khó kéo ra hoặc lắp vào?

A: Biến dạng đường ray dẫn hướng: Điều này có thể là do nền móng không bằng phẳng trong quá trình lắp đặt, gây biến dạng tủ.

Khóa liên động: Kiểm tra xem cầu dao có ở vị trí mở hoàn toàn hay không. Để đảm bảo an toàn, khóa liên động cơ học sẽ khóa ngăn kéo khi cầu dao được cắm vào.

Lỗi bôi trơn: Việc không bảo trì trong thời gian dài có thể khiến cơ cấu cơ khí bị cứng. Không đẩy hoặc kéo ngăn kéo một cách mạnh mẽ; loại bỏ bất kỳ vật lạ nào và bôi một lượng chất bôi trơn thích hợp.
