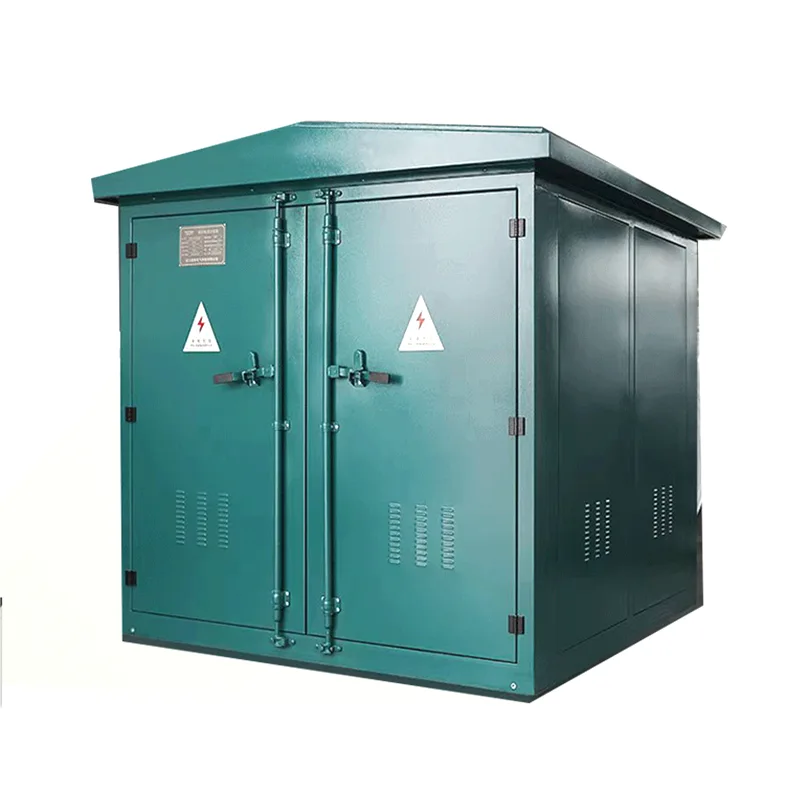

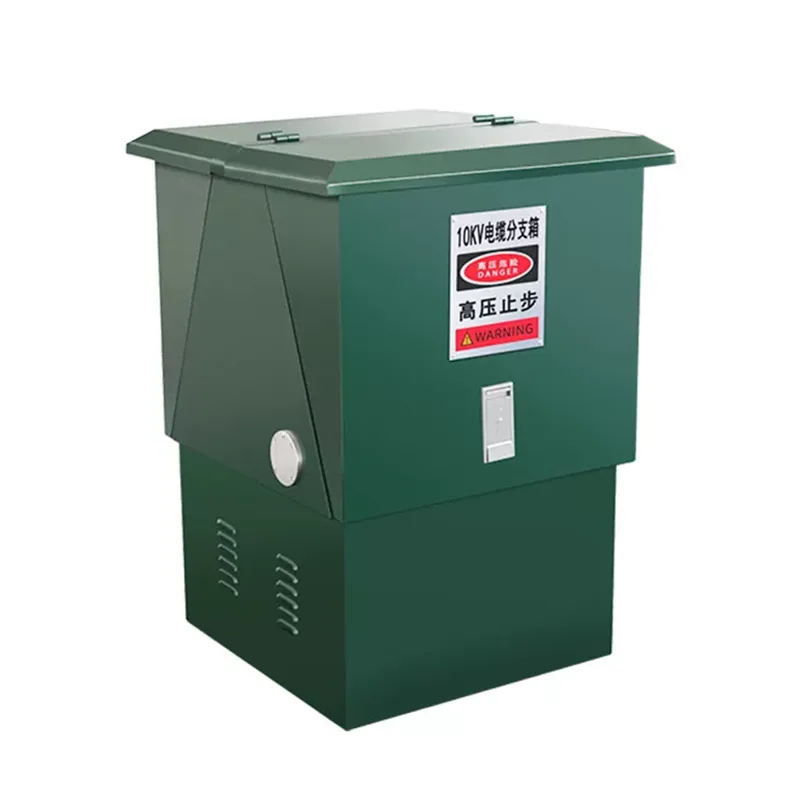

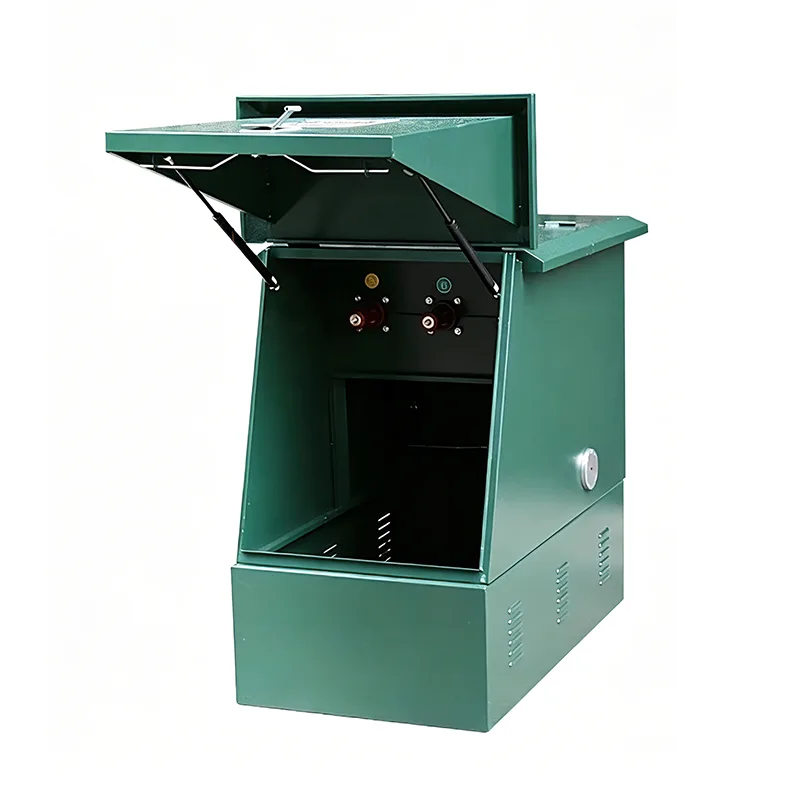

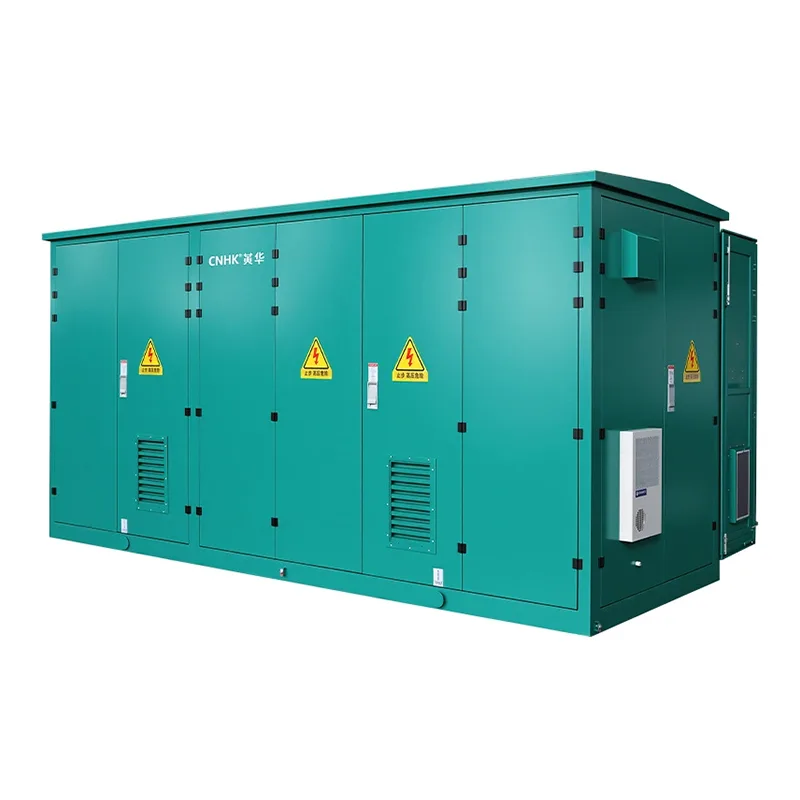

Hộp nhánh cáp cao thế

Hộp nhánh cáp cao thế được sử dụng trong mạng phân phối trung thế 6kV-35kV. Chúng được chế tạo sẵn tại nhà máy và lắp đặt tại chỗ thông qua cụm plug-in các mối nối cáp cao thế, thay thế hố ga cáp và chế tạo tại chỗ các đầu đầu cuối. Shangming, với tư cách là nhà sản xuất sản phẩm này, có thể tùy chỉnh nó theo nhu cầu thực tế của dự án. Vui lòng liên hệ với chúng tôi.

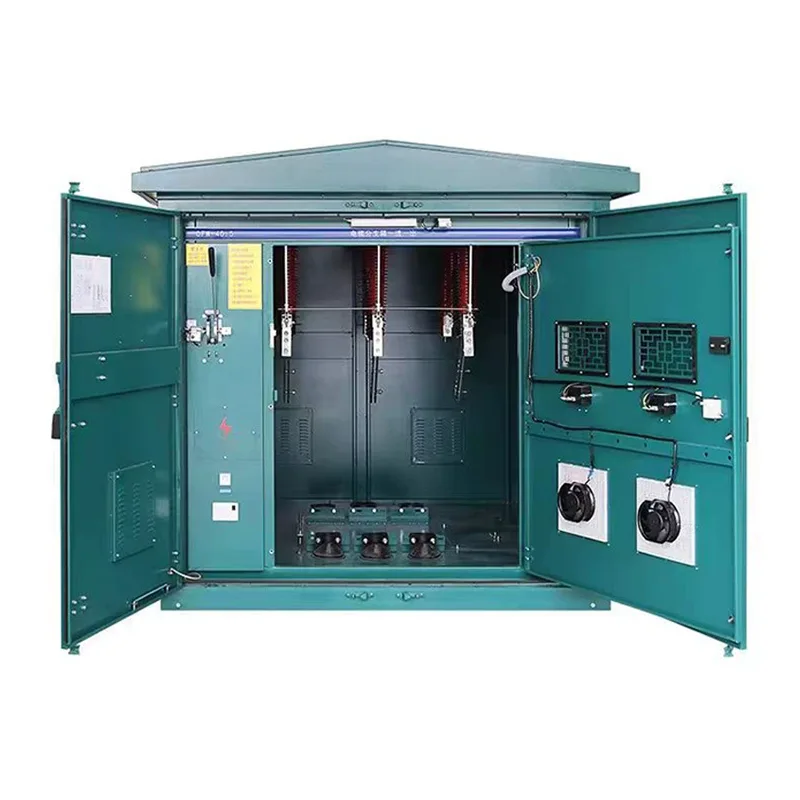

Thành phần cấu trúc

Hộp nhánh cáp cao áp đóng vai trò là nhánh cáp, điểm nối và bộ phận bảo vệ trong hệ thống phân phối điện cao áp. Mặc dù chủ yếu là phần tử kết nối nhưng các thiết bị bảo vệ có thể được thêm vào các bộ phận kết cấu nếu cần thiết.

1. Vỏ bọc: Vỏ bọc là thành phần cơ bản. Chúng tôi sử dụng kim loại có độ bền cao như thép cán nguội hoặc thép không gỉ, mang lại đặc tính chống thấm nước, chống bụi, chống ăn mòn và chịu được thời tiết, phù hợp với môi trường điện áp cao trong nhà hoặc ngoài trời.

2. Trạm kết nối cáp chính: Phần này được sử dụng cho các loại cáp điện cao thế có tiết diện lớn, hỗ trợ dây dẫn bằng nhôm hoặc đồng, đảm bảo tiếp xúc tin cậy và trở kháng thấp.

3. Thiết bị đầu cuối nhánh: Cấu trúc một vào nhiều ra, cách ly bên trong bằng vật liệu cách nhiệt, chịu nhiệt cao đảm bảo cách điện và khoảng cách an toàn giữa các nhánh.

4. Hệ thống cách điện và bảo vệ: Được trang bị ống lót điện áp cao và vỏ cách điện để ngăn ngừa đoản mạch, phóng điện hoặc tai nạn điện giật.

5. Thiết bị bảo vệ: Tùy chọn dựa trên yêu cầu của dự án, bao gồm cầu chì điện áp cao, công tắc tải, chống sét và bảo vệ quá dòng. Có thể bảo vệ độc lập cho các mạch nhánh trong khi đường dây chính duy trì nguồn điện liên tục.

Tính năng sản phẩm

1. An toàn và cách điện điện áp cao

Hộp nhánh cáp điện áp cao sử dụng vỏ kim loại có độ bền cao với vỏ cách điện, hỗ trợ phân nhánh cáp điện áp cao từ 1kV ~ 35kV trở lên. Các nhánh cao thế được cách ly hoàn toàn với đường trục chính, ngăn ngừa hiện tượng phóng điện, chập điện, giật điện, đáp ứng tiêu chuẩn an toàn phân phối điện cao thế IEC/GB.

2. Chức năng phân nhánh đa mạch

Sản phẩm này hỗ trợ phân nhánh cáp một trong nhiều ổ cắm, cho phép cấu hình linh hoạt số lượng mạch khi cần. Cấu trúc thanh cái hoặc dây dẫn bên trong phân phối dòng điện đồng đều và các công suất dòng điện nhánh khác nhau có thể được tùy chỉnh theo yêu cầu tải, đơn giản hóa việc đi dây cáp điện áp cao và giảm độ phức tạp trong thi công.

3. Xếp hạng bảo vệ cao

Shangming có thể tùy chỉnh các hộp nhánh ngoài trời với xếp hạng bảo vệ IP54/IP65 dựa trên điều kiện môi trường thực tế, chống mưa, bụi, bức xạ cực tím và môi trường ăn mòn, đồng thời thích ứng với hoạt động lâu dài ở nhiệt độ cao, nhiệt độ thấp và môi trường ẩm ướt.

4. Cấu trúc mô-đun

Hộp nhánh của chúng tôi có kết cấu nhỏ gọn, đi dây rõ ràng, thời gian lắp đặt tại chỗ ngắn, tiết kiệm thời gian so với giếng cáp truyền thống. Các tùy chọn lắp đặt bao gồm gắn tường, gắn sàn hoặc cố định khung. Bảo trì và mở rộng rất đơn giản, nâng cao hiệu quả hoạt động.

5. Tuổi thọ dài và chi phí bảo trì thấp

Bởi vì chúng tôi đã chọn các vật liệu có khả năng chống chịu thời tiết và ăn mòn cao nên tuổi thọ của sản phẩm được kéo dài một cách hiệu quả. Thiết kế kín ngăn bụi, hơi ẩm và sâu bệnh xâm nhập, giúp giảm thiểu việc bảo trì hàng ngày và chi phí vận hành thấp.

So sánh Hộp phân phối cáp cao thế và hạ thế

Câu hỏi thường gặp

Hỏi: Nếu đèn báo điện áp trên bề mặt vỏ tắt, tôi có thể biết liệu mạch có bị mất điện không?

Đáp: Hoàn toàn không. Chỉ báo điện áp chỉ mang tính chất tham khảo bổ sung. Đèn báo không sáng có thể là do đèn báo bị hỏng, cảm biến bị lỗi hoặc cầu chì bị nổ. Trước khi vận hành, phải sử dụng máy thử điện áp cao có định mức điện áp phù hợp để thử nghiệm tại chỗ.

Hỏi: Tôi nên làm gì nếu nghe thấy tiếng rít nhẹ từ vỏ trong quá trình kiểm tra?

Đáp: Yêu cầu cắt điện ngay để kiểm tra. Tiếng rít thường là dấu hiệu của sự phóng điện cục bộ, cho thấy lớp cách điện bên trong có thể đã bị nứt hoặc đường phóng điện có thể đã được tạo ra do lắp đặt không đúng cách. Nếu không được giải quyết kịp thời, sự cố này có thể nhanh chóng chuyển thành đoản mạch từng pha hoặc thậm chí khiến vỏ máy phát nổ.

Hỏi: Làm cách nào để chọn giữa vật liệu cách nhiệt SF6 và vật liệu cách nhiệt rắn?

Trả lời: Vật liệu cách nhiệt SF6: Công nghệ cực kỳ hoàn thiện với khả năng dập tắt hồ quang mạnh, nhưng liên quan đến phát thải khí nhà kính và cần phải giám sát đồng hồ đo áp suất thường xuyên.

Cách nhiệt rắn: Bảo vệ không chứa gas, thân thiện với môi trường hơn, phù hợp với những khu vực có yêu cầu cực cao về môi trường hoặc vùng có độ cao lớn, ngăn ngừa bọt khí bên trong.
