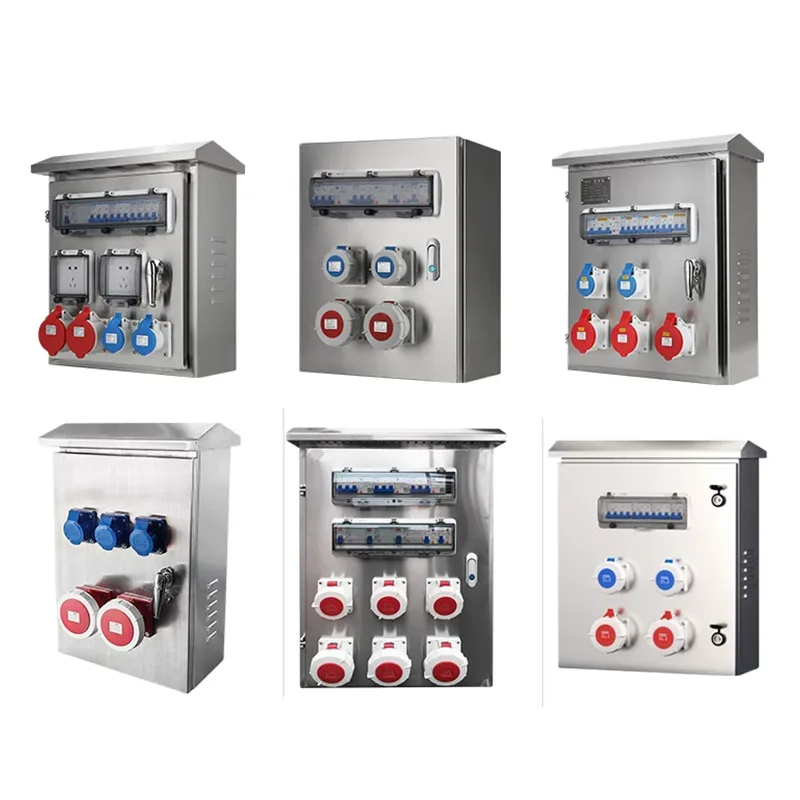

Hộp phân phối điện bảo trì ổ cắm công nghiệp

Hộp phân phối điện bảo trì ổ cắm công nghiệp là các thiết bị phân phối điện cắm và chạy có độ an toàn cao, theo mô-đun. Nhân viên bảo trì có thể rút điện một cách an toàn chỉ bằng cách lắp các công cụ mà không cần mở tủ phân phối chính hoặc hệ thống dây điện. Shangming, với tư cách là một nhà máy chuyên nghiệp, thiết kế và sản xuất các giải pháp đáng tin cậy cho bạn và hỗ trợ tùy chỉnh toàn diện.

Tại sao cần có Hộp phân phối bảo trì chuyên dụng?

Plug and Play: Với hộp cấp nguồn bảo trì ổ cắm công nghiệp, nhân viên bảo trì có thể kết nối trực tiếp với nguồn điện thông qua phích cắm công nghiệp tiêu chuẩn mà không cần tháo rời dây, nâng cao hiệu quả bảo trì.

Cách ly an toàn: Sản phẩm này được thiết kế đặc biệt cho các công việc bảo trì, tránh nhiễu từ hệ thống dây điện tạm thời đến hệ thống cấp điện của dây chuyền sản xuất chính.

Quản lý được tiêu chuẩn hóa: Giao diện ổ cắm thống nhất ngăn ngừa lỗi pha hoặc đoản mạch do hệ thống dây điện lộn xộn.

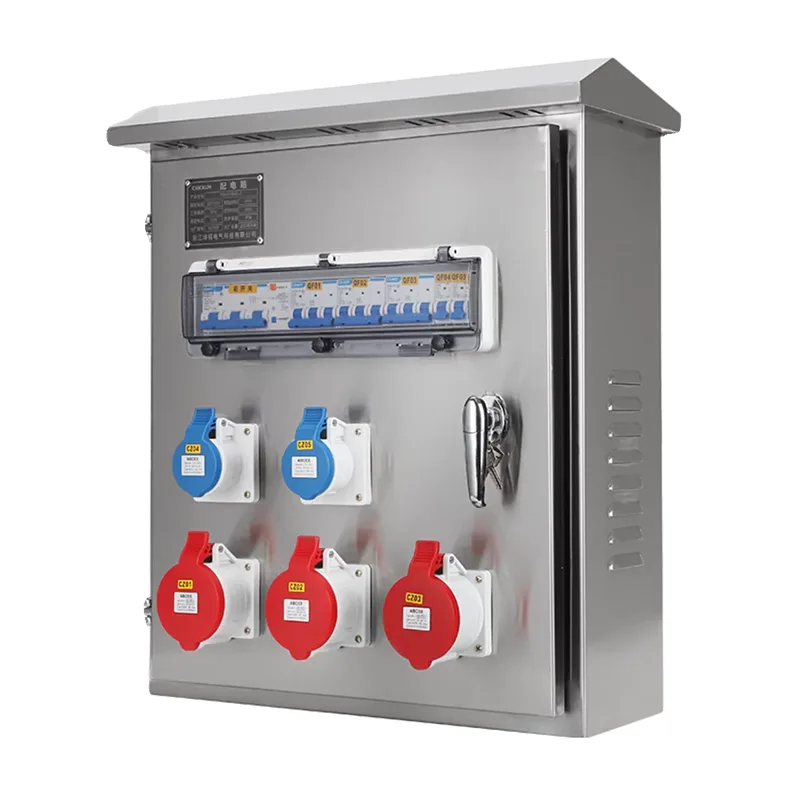

Thiết kế cửa sổ quan sát rõ ràng: Hộp có cửa sổ vận hành trong suốt, cho phép nhân viên bảo trì quan sát trạng thái cầu dao hoặc thực hiện các thao tác đặt lại mà không cần mở nắp.

Cấu trúc và cấu hình chức năng

1. Phương thức nhập liệu

Loại lắp đặt cố định: Nguồn được lấy từ tủ MCC phía trên hoặc thanh cái, thiết bị đầu cuối truy cập cáp

Loại di động: Được trang bị phích cắm công nghiệp, có thể kết nối với xe điện hoặc máy phát điện tạm thời

2. Cấu hình đầu ra

Tổ hợp ổ cắm công nghiệp đa kênh, bao gồm:

Ổ cắm ba pha: 32A/63A CEE đỏ

Ổ cắm một pha: 16A/32A CEE xanh hoặc vàng

Điện áp đặc biệt: Ổ cắm cách ly an toàn 110V

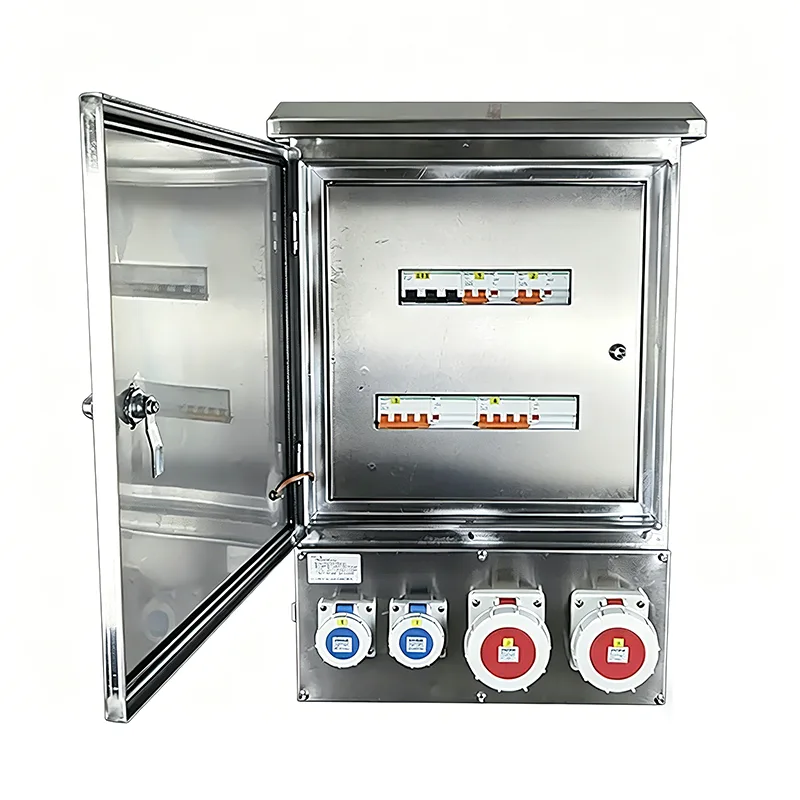

Bảo vệ độc lập cho từng mạch: Bộ ngắt mạch thu nhỏ + thiết bị dòng điện dư tùy chọn (RCD)

Mục đích, điện áp và dòng điện được dán nhãn rõ ràng

3. Thiết kế an toàn và bảo vệ

Xếp hạng bảo vệ: IP54 hoặc IP65

Khóa liên động cửa (Tùy chọn): Tự động cắt nguồn điện đầu ra khi cửa mở để ngăn hoạt động trực tiếp

Nút dừng khẩn cấp: Cắt tất cả các đầu ra bằng một nút bấm

Nối đất liên tục: Tất cả các đầu nối PE của ổ cắm được kết nối chắc chắn với thanh cái nối đất chính

4. Vật liệu bao vây

Trong nhà: Thép cán nguội sơn tĩnh điện (IP54);

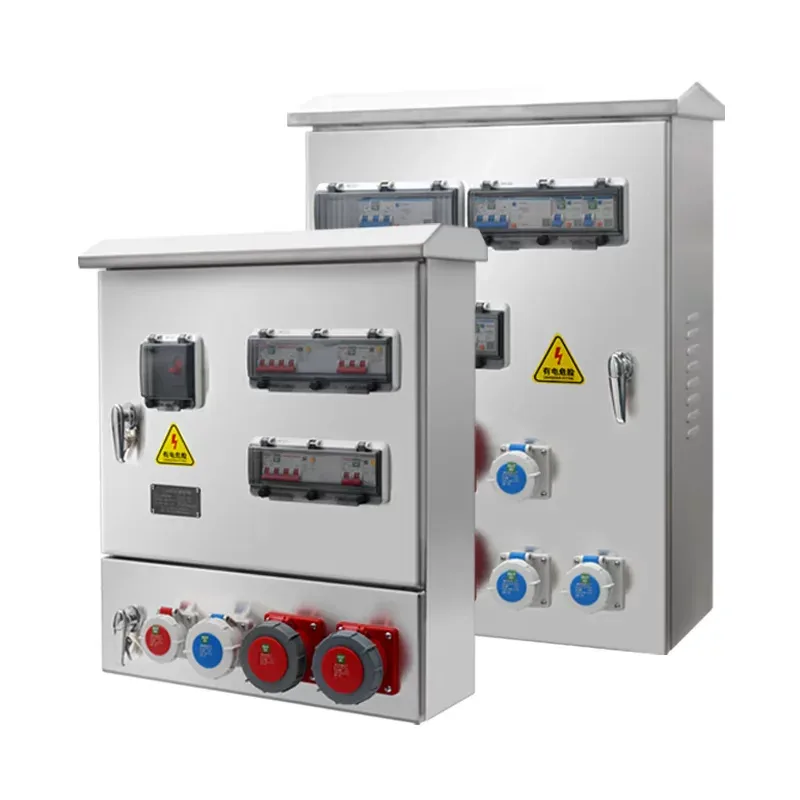

Môi trường ngoài trời: thép không gỉ 304 (IP65+);

So sánh sản phẩm

Kịch bản ứng dụng

1. Bảo trì thiết bị xưởng sản xuất: Hộp phân phối điện bảo trì ổ cắm công nghiệp thích hợp để lắp đặt gần máy công cụ CNC, máy ép phun và trạm làm việc của robot. Trong quá trình bảo trì, cờ lê điện, máy hiện sóng và đèn chiếu sáng tạm thời có thể được cắm trực tiếp mà không làm gián đoạn nguồn điện chính.

2. Bảo trì cơ sở năng lượng và điện: Các ứng dụng phổ biến bao gồm bệ tuabin nhà máy điện và phòng bảo vệ rơle trạm biến áp, cung cấp năng lượng cho người thử nghiệm bảo vệ rơle, máy ảnh nhiệt hồng ngoại và quạt tạm thời.

3. Kho vận chuyển đường sắt: Hộp điện bảo trì có thể được sử dụng gần đường ray bảo trì tàu điện ngầm và đường sắt tốc độ cao, cung cấp các giao diện nguồn tiêu chuẩn để kiểm tra điều hòa không khí trên tàu, sạc pin và chiếu sáng gầm xe.

4. Công nghiệp hóa dầu và khai thác mỏ: Thích hợp cho các khu vực bảo trì ngoài khu vực chống cháy nổ, sử dụng ổ cắm điện áp an toàn 110V để giảm nguy cơ bị điện giật trong môi trường ẩm ướt.

5. Nền tảng đóng tàu và ngoài khơi: Sản phẩm này có thể được sử dụng trong phòng máy hoặc các điểm bảo trì trên boong. Cần có vỏ bọc bằng thép không gỉ IP66 để chống ăn mòn do phun muối.

Phòng ngừa khi sử dụng

Kiểm tra khả năng tương thích: Trước khi kết nối thiết bị, hãy đảm bảo rằng dòng điện và định mức điện áp của phích cắm của thiết bị khớp với ổ cắm. Điều này có thể được phân biệt bằng màu sắc: màu xanh tượng trưng cho 220V và màu đỏ tượng trưng cho 380V.

Không cắm hoặc rút phích cắm khi đang tải: Đối với tải có dòng điện cao (trên 63A), trước tiên hãy tắt cầu dao trong hộp cấp nguồn bảo trì ổ cắm công nghiệp trước khi cắm hoặc rút phích cắm.

Tự kiểm tra thường xuyên: Thiết bị dòng điện dư (RCD) trong hộp bảo trì phải được kiểm tra hàng tháng bằng cách nhấp vào nút Kiểm tra để đảm bảo thiết bị có thể cắt điện ngay lập tức trong trường hợp xảy ra lỗi.
