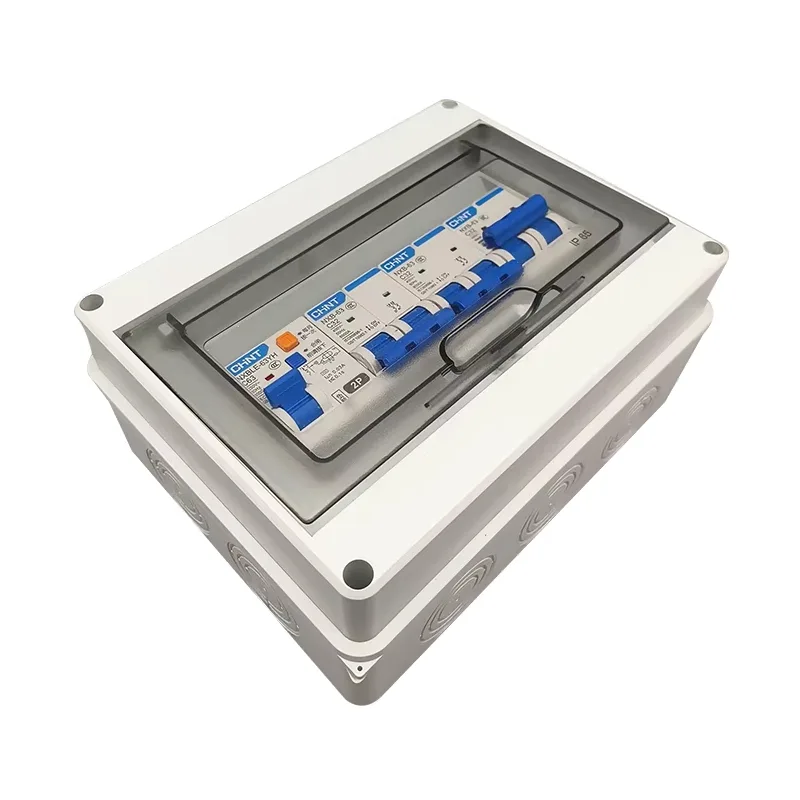

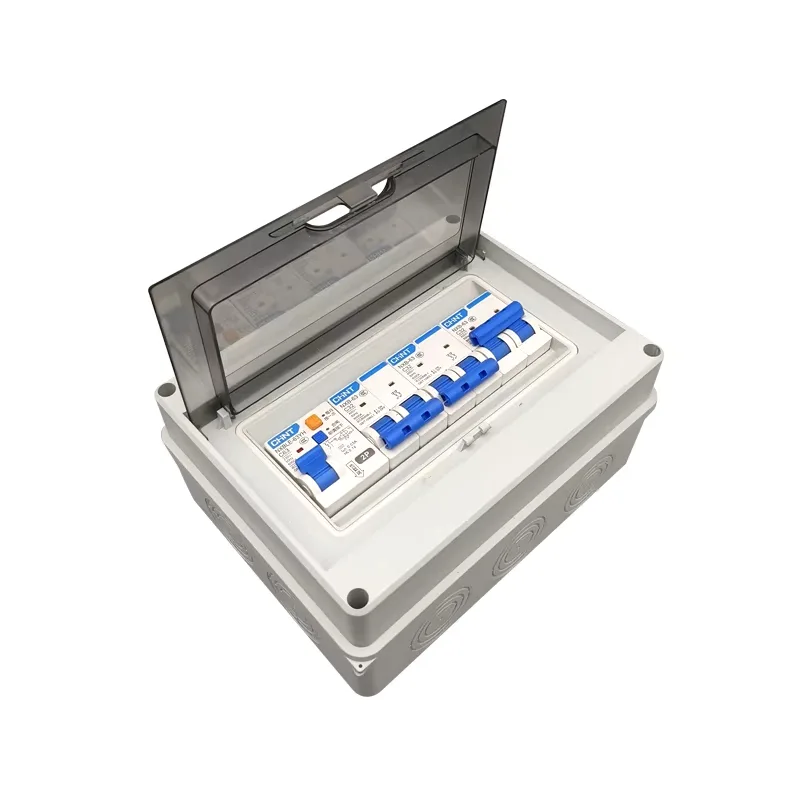

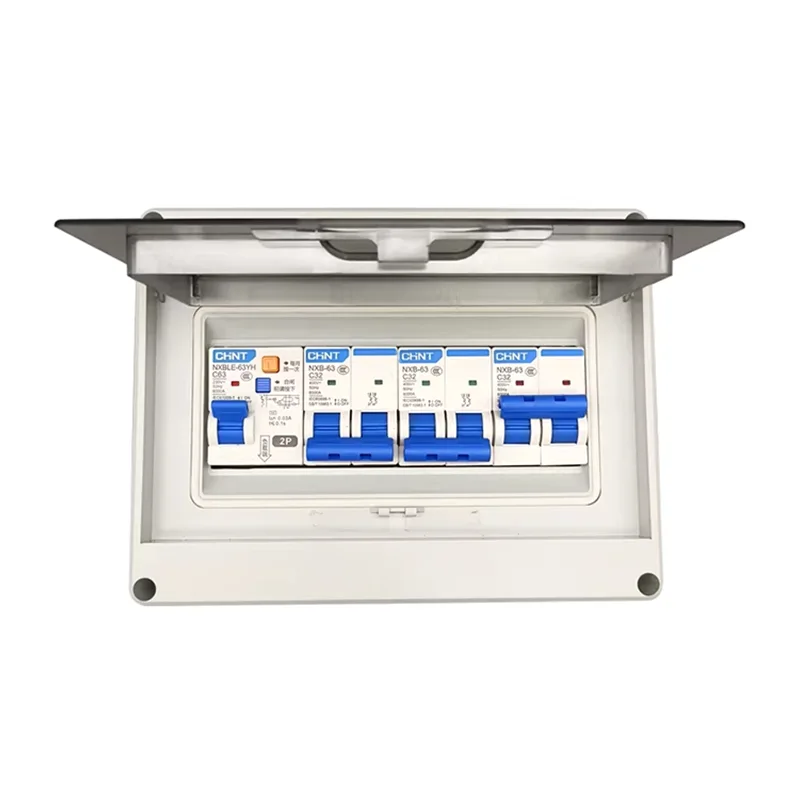

Hộp phân phối máy cắt không khí

Việc chọn Shangming, một công ty Trung Quốc, làm nhà cung cấp hộp phân phối máy cắt không khí sẽ giúp bạn được tiếp cận với hỗ trợ kỹ thuật và giá cả cạnh tranh. Hộp phân phối này hỗ trợ giám sát thông minh và điều khiển từ xa.

Chức năng chính

Điều khiển nguồn chính: Là công tắc đầu vào chính cho hệ thống điện hạ thế, hộp phân phối máy cắt khí có nhiệm vụ điều khiển công tắc nguồn chính cho toàn bộ tòa nhà hoặc dây chuyền sản xuất, điều khiển trạng thái bật/tắt của toàn bộ hệ thống phân phối điện.

Nhiều biện pháp bảo vệ: Thiết bị cung cấp khả năng bảo vệ ba giai đoạn chính xác: quá tải có độ trễ dài, độ trễ ngắn mạch, ngắn mạch tức thời và bảo vệ lỗi chạm đất.

Giám sát nguồn điện: Máy cắt không khí có thể tích hợp bộ điều khiển thông minh để hiển thị dữ liệu thời gian thực như điện áp, dòng điện, tần số và hệ số công suất.

Khóa liên động phân cấp: Hộp phân phối máy cắt không khí có thể được khóa liên động một cách hợp lý với máy biến áp thượng nguồn hoặc tủ nhánh hạ nguồn để ngăn chặn sự vấp ngã gây ra sự cố mất điện quy mô lớn, bảo vệ dây cáp, thiết bị và an toàn nhân sự.

So sánh sản phẩm: Hộp phân phối máy cắt khí và hộp phân phối tiêu chuẩn

Làm thế nào để chọn đúng thông số kỹ thuật của hộp phân phối máy cắt khí?

Lựa chọn đúng sẽ cải thiện việc lắp đặt, bảo trì, hiệu suất và tuổi thọ tiếp theo. Shangming, với tư cách là nhà sản xuất hộp phân phối máy cắt không khí, đưa ra lời khuyên dựa trên quy trình lựa chọn tiêu chuẩn: Ứng dụng → Điện áp → Dòng điện → Công suất ngắn mạch → Hình thức kết cấu → Thông số kỹ thuật của tủ → Sơ đồ đường dây đi → Cấu hình thông minh → Xác minh môi trường.

I. Làm rõ đơn đăng ký

Trước khi chọn thông số kỹ thuật, trước tiên hãy xác định chức năng của hộp phân phối máy cắt không khí trong hệ thống của bạn.

Hộp phân phối đường dây chính hạ thế: Đóng vai trò là công tắc chính cho toàn bộ hệ thống hạ áp, tương ứng với phụ tải tối đa và dòng ngắn mạch tối đa.

Hộp phân phối thanh cái: Dùng để kết nối giữa 2 đoạn thanh cái; những cân nhắc chính là khả năng kết nối và tần suất hoạt động.

Hộp phân phối bộ nạp tải quan trọng: Cung cấp năng lượng cho các thiết bị quan trọng, đòi hỏi độ tin cậy cao và khả năng bảo vệ có chọn lọc.

Các ứng dụng khác nhau yêu cầu các thông số kỹ thuật khác nhau đáng kể; đây là bước đầu tiên

II. Xác định điện áp định mức và loại hệ thống

Điện áp định mức phổ biến: AC 380V/400V/690V, phải phù hợp với hệ thống cấp điện tại chỗ.

Loại hệ thống: Ba pha ba dây / Ba pha bốn dây. Vui lòng xác nhận xem có cần đường dây trung tính (N) và đường nối đất bảo vệ (PE) hay không.

Điện áp và loại hệ thống không chính xác sẽ trực tiếp khiến thiết bị không thể sử dụng được.

III. Tính toán và chọn dòng điện định mức

Tính toán dòng tải thực tế và tóm tắt dòng điện thiết kế của tất cả các mạch hạ lưu, dựa trên các điều kiện vận hành đồng thời tối đa.

Khi lựa chọn, chúng tôi khuyên bạn nên dành một mức ký quỹ hợp lý, thường là 10%–30% để mở rộng trong tương lai.

Định mức dòng điện định mức phổ biến của ACB: 630A, 800A, 1000A, 1250A, 1600A, 2000A, 2500A, 3200A, 4000A–6300A.

Về nguyên tắc, dòng điện hoạt động dài hạn phải ≤ 80%–90% dòng định mức ACB.

IV. Kiểm tra khả năng cắt ngắn mạch

Nhiều khách hàng bỏ qua điểm này khi lựa chọn cầu dao nhưng nó rất quan trọng. Khả năng phá vỡ không đủ có thể gây ra những mối nguy hiểm nghiêm trọng về an toàn.

Dòng điện ngắn mạch tại điểm lắp đặt cần được xác định, tính toán từ công suất máy biến áp, trở kháng và chiều dài cáp.

Chọn công suất cắt phù hợp: Icu/Ics ≥ dòng ngắn mạch tối đa của hệ thống.

Định mức phổ biến: 50kA, 65kA, 80kA, 100kA.

V. Lựa chọn cấu trúc bộ ngắt mạch

Sửa lỗi ACB: Chi phí thấp, bảo trì mất điện.

ACB dạng ngăn kéo: Bảo trì thuận tiện, hỗ trợ bảo trì liên tục, được sử dụng phổ biến hơn trong các công trình công nghiệp.

VI. Xác định thông số và kết cấu tủ hộp phân phối

Kích thước tủ phụ thuộc vào thông số kỹ thuật của ACB, công suất thanh cái và số lượng mạch ra. Các loại chính là treo tường và đặt sàn.

Xếp hạng bảo vệ: Trong nhà: IP30 / IP40; Ngoài trời: IP54/IP65.

VII. Lựa chọn cấu hình thanh cái và đường dây đi

Thông số kỹ thuật của thanh cái nên được lựa chọn dựa trên mặt cắt ngang của thanh cái bằng đồng và dòng điện định mức, có tính đến độ tăng nhiệt độ và khả năng hoạt động lâu dài.

Các loại mạch đường dây đi: Đường đi MCCB, đường đi MCB, đường đi cáp trực tiếp.

Có cần mạch dự phòng không? Nếu vậy, hãy dành không gian để mở rộng công suất trong tương lai.

VIII. Tính năng thông minh và cấu hình phụ kiện

Các chức năng tùy chọn bao gồm: giám sát dòng điện, điện áp và năng lượng; giao diện truyền thông; đóng mở từ xa; báo lỗi và phản hồi trạng thái.

Loại thông minh được khuyên dùng cho các dự án nhà máy, trung tâm dữ liệu và tòa nhà công cộng.

IX. Xác minh tình trạng môi trường và sử dụng

Vui lòng xác nhận các yếu tố môi trường sau:

Nhiệt độ môi trường xung quanh (yêu cầu giảm công suất ở nhiệt độ cao)

Độ cao lắp đặt

Sự hiện diện của bụi, độ ẩm hoặc khí ăn mòn

Thiết kế địa chấn có cần thiết không?
