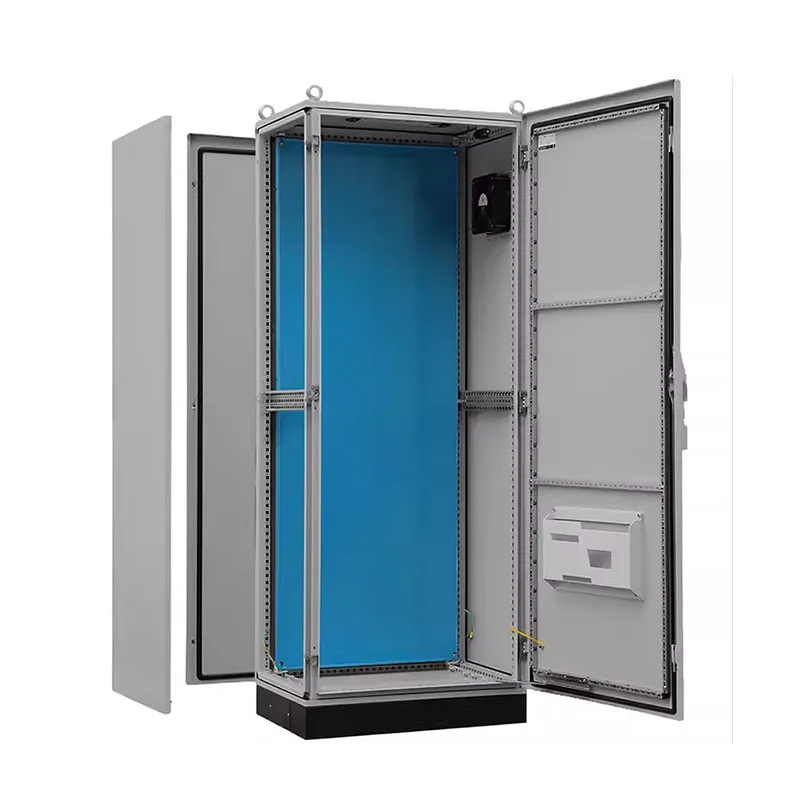

Tủ phân phối điện cấu hình chín lần PS

Tủ phân phối điện cấu hình chín lần PS có thể tháo rời và dễ dàng kết nối. Nếu dự án của bạn yêu cầu một hệ thống nhiều tủ phức tạp và lớn, bạn có thể liên hệ với Shangming và để chúng tôi trở thành nhà cung cấp bán hàng trực tiếp cho bạn. Chúng tôi hỗ trợ tùy chỉnh không chuẩn.

Thông số kỹ thuật

Thông số đặt hàng

Ưu điểm sản phẩm

Tủ phân phối điện cấu hình chín lần PS tự hào có độ bền cao và độ tin cậy cao, đồng thời việc mở rộng không cần sửa đổi tủ. Nó cung cấp tuổi thọ sử dụng trên 15 năm. Ngoài ra, các sản phẩm của Shangming còn có những ưu điểm khác khiến chúng trở thành sự lựa chọn phù hợp.

I. Ưu điểm về kết cấu

Cột tủ PS trải qua chín lần uốn CNC chính xác, tạo thành một phần khép kín được gia cố nhiều lớp. Điều này làm tăng độ cứng uốn và xoắn lên hơn 40% so với thiết kế uốn cong năm lần, cho phép nó hỗ trợ các bộ ngắt mạch khung hạng nặng, máy biến áp loại khô và bộ biến tần công suất cao.

Tính năng này làm cho sản phẩm của chúng tôi phù hợp với môi trường có độ rung cao như đóng tàu, khai thác mỏ và vận tải đường sắt, loại bỏ nguy cơ nứt do mỏi mối hàn.

Với 3-4 bề mặt lắp đặt (phía trước, phía sau và bên trong), tất cả đều được khoan trước với các lỗ tiêu chuẩn quốc tế 25 mm, nó hỗ trợ các thanh ray DIN, bảng nối đa năng PLC và mô-đun nguồn ở mọi độ cao và trên mọi bề mặt, cho phép bố trí linh hoạt và hệ thống cáp mô-đun ba chiều.

II. Ưu điểm về chức năng

Tóm lại, tủ phân phối PS tích hợp các chức năng nguồn, điều khiển và giám sát, kết hợp các đường dây chính đến và phân phối điện nhánh, mạch điều khiển động cơ và các bộ phận thông minh, loại bỏ nhu cầu về hộp điều khiển riêng.

Để có khả năng mở rộng thông minh trong tương lai, chúng tôi đã dành đủ giao diện và vị trí lắp đặt, hỗ trợ giám sát từ xa và cho phép mở rộng và song song trong tương lai khi cần.

Thiết kế bảng phân vùng bằng kim loại giúp ngăn chặn hiệu quả tác động của các nguồn gây nhiễu như bộ biến tần lên tín hiệu điều khiển.

III. Ưu điểm hiệu quả

Là một nhà sản xuất chuyên nghiệp của Trung Quốc, Shangming cung cấp khả năng tùy chỉnh nhanh chóng và phản hồi linh hoạt. Chúng tôi hỗ trợ các đơn hàng bắt đầu từ một đơn vị; kích thước, vật liệu và mức độ bảo vệ không chuẩn có thể được cấu hình theo yêu cầu. Trong quá trình sản xuất và đặc tả giải pháp, chúng tôi sẽ cung cấp mẫu để bạn xác nhận để tránh phải làm lại tại chỗ

Giao diện chuẩn 25mm tương thích với các thương hiệu phổ thông như Schneider Electric và ABB; Các lỗ vào và ra cáp tương thích với các tuyến tiêu chuẩn quốc tế, đảm bảo lắp đặt và song song hiệu quả.

Trong lắp đặt thực tế, tủ PS sử dụng tất cả các kết nối bắt vít, loại bỏ nhu cầu hàn. Lắp ráp tại chỗ nhanh chóng, nhiều tủ có thể được ghép liền mạch và kết nối thanh cái thuận tiện, rút ​​ngắn thời gian xây dựng xuống 30%.

Làm thế nào để tùy chỉnh tủ phân phối cho nhu cầu của bạn?

Shangming có nhà máy riêng và có thể cung cấp tủ phân phối gấp PS 90% với nhiều kích cỡ khác nhau. Chúng tôi cũng hỗ trợ tùy chỉnh không chuẩn. Chúng tôi sẽ cung cấp cho bạn bản phân tích toàn diện trước khi bán hàng và thông số kỹ thuật giải pháp. Bạn cũng có thể xem xét liệu giải pháp của mình có phù hợp với dự án hay không dựa trên những gợi ý sau:

Bước 1: Xác định các yêu cầu cốt lõi

Kịch bản ứng dụng: Để điều khiển máy bơm nước? Bộ kết hợp năng lượng quang điện? Dây chuyền sản xuất? Trung tâm dữ liệu? Trạm bơm ngoài trời?

Thông số điện: Điện áp hệ thống (220V/380V/480V) là bao nhiêu? Dòng điện chính đến? Số lượng mạch? Nó có bao gồm tải động cơ không?

Chức năng điều khiển: Có cần khởi động/dừng tự động, giám sát từ xa, liên kết BA hoặc điều khiển PLC không?

Môi trường lắp đặt: Trong nhà/ngoài trời? Phạm vi nhiệt độ/độ ẩm? Có bị ăn mòn, bụi hoặc rung không?

Yêu cầu bảo vệ: Yêu cầu mức độ bảo vệ nào? Vật liệu thép không gỉ có cần thiết không?

Tiêu chuẩn chứng nhận: Những tiêu chuẩn nào phải được đáp ứng?

Xin lưu ý: Việc cung cấp các bản vẽ, hình ảnh hiện có hoặc các nghiên cứu điển hình về dự án tương tự sẽ cải thiện hiệu quả giao tiếp của chúng ta.

Bước 2: Chọn bệ tủ phù hợp

Các loại tủ cơ bản khác nhau phục vụ cho các nhu cầu khác nhau. Nếu bạn yêu cầu nguồn điện và điều khiển tích hợp, chúng tôi khuyên dùng tủ phân phối gấp PS 90%.

Những nhu cầu cốt lõi khác? Liên hệ với chúng tôi ngay bây giờ!

Bước 3: Xác nhận giải pháp

Shangming cung cấp hỗ trợ kỹ thuật miễn phí, bao gồm thiết kế sơ đồ điện, phân chia mạch hợp lý được khuyến nghị, xác nhận cấu trúc 3D, xác nhận mẫu và tích hợp chức năng thông minh thực tế để sử dụng và mở rộng trong tương lai.

Sau khi xác nhận mẫu, chúng tôi sẽ sắp xếp sản xuất hàng loạt. Với hơn 5 dây chuyền sản xuất tự động, công suất hàng tháng của chúng tôi đạt hơn 3000 chiếc. Các sản phẩm tùy chỉnh có thể được giao trong vòng 20-30 ngày và các đơn hàng khẩn cấp sẽ được phản hồi trong vòng 72 giờ.

Câu hỏi thường gặp

Hỏi: Hồ sơ chín lần là gì? Nó tốt hơn một hồ sơ thông thường như thế nào?

Đáp: Cấu hình gấp chín lần được tạo ra bằng cách uốn chính xác một tấm thép chín lần vào khung tủ.

So với cấu hình gấp bốn hoặc năm lần, cấu trúc chín lần mang lại khả năng chống uốn và xoắn mạnh hơn đáng kể, với một chiếc tủ duy nhất có khả năng chịu được tải trọng tĩnh 800kg-1000kg. Cấu hình được bao phủ bởi các lỗ lắp cách nhau 25 mm, cho phép lắp đặt nhiều phụ kiện khác nhau mà không cần khoan tại chỗ.

Hỏi: Tủ PS có thể kết hợp vô thời hạn được không? Việc niêm phong được đảm bảo như thế nào?

Đ: Vâng. Tủ PS có thể kết hợp theo chiều ngang bằng cách tháo bỏ các tấm bên và sử dụng các đầu nối kết hợp chuyên dụng.

Để đảm bảo chỉ số bảo vệ, phải sử dụng dải đệm kín kết hợp chuyên dụng tại các khớp khung khi kết hợp tủ để đảm bảo chỉ số bảo vệ vẫn ở mức IP55 sau khi kết hợp.

Hỏi: Tại sao xếp hạng bảo vệ tủ PS của bạn là IP55 thay vì IP66?

Trả lời: Vì tủ PS có cấu trúc lắp ráp theo mô-đun nên cả mặt bên và mặt trên đều có thể tháo rời, dẫn đến có nhiều đường nối hơn.

IP55 đủ khả năng chống bụi và nước phun từ mọi hướng, phù hợp với 95% môi trường công nghiệp.

Nếu môi trường của bạn yêu cầu rửa bằng nước áp suất cao thường xuyên, tức là yêu cầu mức bảo vệ IP66, chúng tôi khuyên bạn nên chọn tủ năm cánh ES được hàn tích hợp.
