Tủ phân phối điện hạ thế XL-21

Tủ phân phối điện hạ thế XL-21 được cung cấp bởi Shangming, nhà sản xuất Trung Quốc. Chúng tôi có năng lực sản xuất hoàn chỉnh với năng lực sản xuất hàng tháng trên 3.000 chiếc. Chúng tôi hỗ trợ các bản vẽ tùy chỉnh, mua sắm linh kiện và thử nghiệm tại nhà máy. Bạn có thể liên hệ với chúng tôi bất cứ lúc nào để bắt đầu phát triển giải pháp.

Cơ cấu sản phẩm

Tủ phân phối điện hạ thế XL-21 có thiết kế cấu trúc khép kín, cố định và phân chia theo chiều dọc, ưu tiên tính đơn giản, độ tin cậy và dễ bảo trì.

1. Ngoại thất tủ

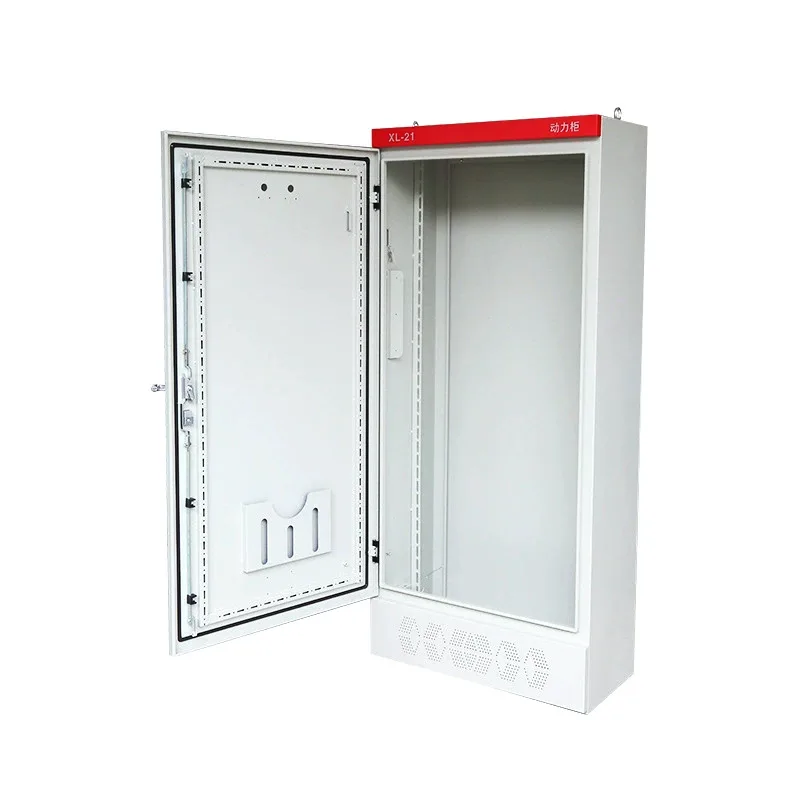

Tủ XL-21 được chế tạo từ thép tấm cán nguội, uốn cong và hàn, cung cấp đủ độ cứng để hỗ trợ các bộ ngắt mạch và thanh cái nặng. Cửa bảo vệ là loại cửa mở một cánh có góc mở lớn hơn 110°. Dải niêm phong polyurethane được lắp xung quanh các cạnh cửa để tăng cường hiệu suất chống bụi.

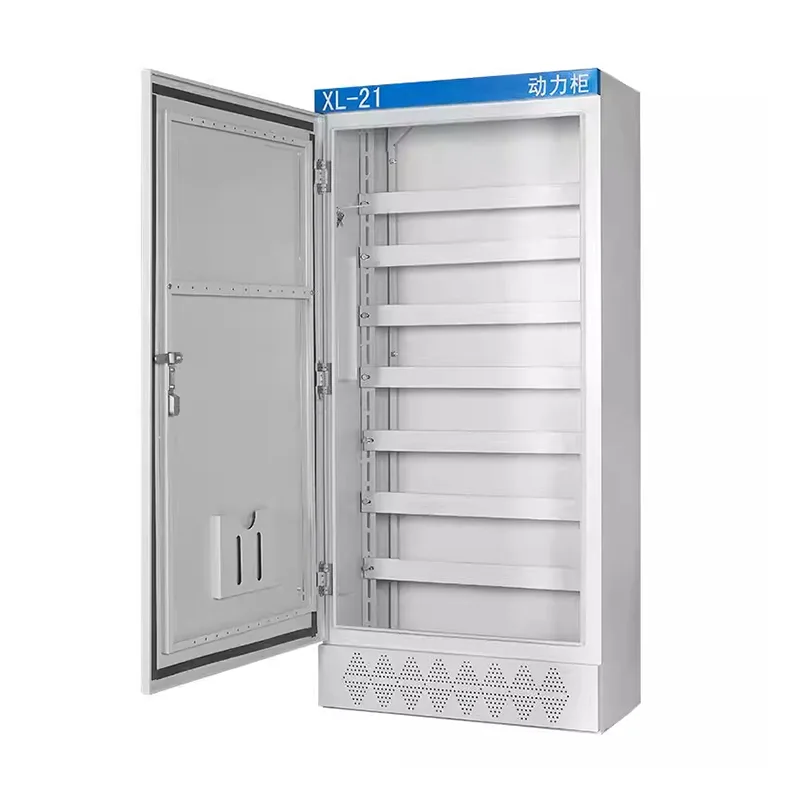

Các mặt bên trong có các mặt cắt thẳng đứng với các lỗ đục lỗ, tạo điều kiện thuận lợi cho việc điều chỉnh dầm và tấm lắp theo kích thước của các bộ phận.

2. Bố cục bên trong

Mặc dù XL-21 là một không gian tích hợp duy nhất nhưng nó được chia thành nhiều khu vực chức năng:

Khu vực thanh cái phía trên: Thanh cái đầu vào chính được đặt ở phía trên cùng của tủ, được cố định bằng chất cách điện và hỗ trợ mở rộng theo chiều ngang hoặc chiều dọc của các thanh cái đồng.

Khu trung tâm: Đây là khu vực lõi, dùng để lắp đặt các công tắc ngắt kết nối, cầu dao, contactor, rơle nhiệt,..

Khu vực đi dây phía dưới: Không gian rộng rãi được cung cấp ở phía dưới để đi vào cáp và bao gồm các thanh cái trung tính và nối đất chuyên dụng.

3. Thiết kế đáy và cáp vào/ra

Phần dưới cùng của tủ phân phối có một bảng điều khiển lớn, có thể tháo rời, có thể tùy chỉnh các lỗ mở dựa trên số lượng cáp và có thể sử dụng với vỏ bọc cáp.

Có thể lắp thêm chân đế bằng thép có rãnh cao 50-100mm để tăng chiều cao của tủ so với mặt đất, giúp chống ẩm và tạo điều kiện thuận lợi cho việc vận chuyển bằng xe nâng.

Ưu điểm sản phẩm

1. Ứng dụng rộng rãi

Tủ phân phối điện hạ thế XL-21 có cấu trúc tủ phân phối điện hạ thế cổ điển. Công nghệ hoàn thiện và tiêu chuẩn hóa cao đã khiến nó được sử dụng rộng rãi trong các nhà máy, dự án xây dựng và dự án đô thị, với độ tin cậy đã được chứng minh qua một thời gian dài.

2. Thích hợp cho việc phân phối tải điện

Là nhà sản xuất chuyên nghiệp, Shangming thiết kế hệ thống cấp điện cho động cơ, máy bơm, quạt và các thiết bị điện khác. Sản phẩm có khả năng mang dòng cực tốt, có thể hoạt động liên tục, đáp ứng được nhu cầu sử dụng của các ứng dụng chịu tải cao.

3. Mạnh mẽ và bền bỉ

Một số vật liệu có sẵn, bao gồm thép carbon, thép mạ kẽm và thép không gỉ. Bất kể vật liệu được sử dụng là gì, thiết kế kết cấu của tủ đều đảm bảo đủ độ bền và khả năng chống va đập, giúp tủ phù hợp để sử dụng lâu dài trong môi trường công nghiệp.

4. Bảo trì thuận tiện

Các bộ phận điện bên trong tủ điện được bố trí một cách hệ thống, có mạch điện rõ ràng. Nó có một cửa duy nhất bên phải, với tay cầm vận hành công tắc dao nằm ở cột phía trên bên phải ở phía trước tủ. Dụng cụ đo và nguồn điện tín hiệu được gắn trên cửa, cung cấp khả năng hiển thị hoàn toàn khi cửa mở để dễ dàng kiểm tra và bảo trì.

5. Khả năng tương thích mạnh mẽ

Tủ phân phối điện áp thấp XL-21 của chúng tôi có thể được cấu hình linh hoạt với các bộ phận điện chính như cầu dao, công tắc tơ và rơle nhiệt, thích ứng với nhiều sơ đồ điều khiển và bảo vệ khác nhau để đáp ứng nhu cầu của các dự án khác nhau.

6. Lợi thế về chi phí

So với các cấu trúc phức tạp như tủ ngăn kéo, tủ phân phối XL-21 có cấu trúc đơn giản và chi phí sản xuất có thể kiểm soát được, lý tưởng cho các dự án có yêu cầu cao về hiệu quả chi phí và tính ổn định.

Yêu cầu về môi trường lắp đặt cho Tủ phân phối XL-21 là gì?

Tủ phân phối điện hạ thế XL-21 này chủ yếu được sử dụng trong hệ thống điện ba pha ba dây và ba pha bốn dây có tần số xoay chiều 50Hz và điện áp dưới 500V để phân phối điện và chiếu sáng. Trước khi bắt đầu dự án hoặc cài đặt thực tế, bạn có thể xác định môi trường cài đặt. Với tư cách là nhà sản xuất, chúng tôi đưa ra những gợi ý sau:

1. Nhiệt độ môi trường xung quanh

Nhiệt độ hoạt động bình thường: -5oC đến +40oC;

Nhiệt độ trung bình trên 24 giờ: không quá +35oC;

Nhiệt độ bảo quản và vận chuyển: -25oC đến +55oC (ngắn hạn);

Lưu ý: Nếu lắp đặt trong môi trường nhiệt độ cao, cần phải có thiết kế thông gió tăng cường hoặc giảm tải.

2. Độ cao

Độ cao lắp đặt phải nhỏ hơn hoặc bằng 2000 mét.

Trên 2000 mét phải giảm tải theo tiêu chuẩn.

3. Độ ẩm tương đối

Với nhiệt độ môi trường xung quanh lắp đặt là +40oC, độ ẩm tương đối phải 50%.

Độ ẩm cao hơn được cho phép ở nhiệt độ thấp hơn.

4. Vị trí lắp đặt

Tủ điện XL-21 chỉ được lắp đặt trong nhà.

Cấm lắp đặt ở: khu vực ngoài trời không có bóng râm, vị trí nguy hiểm có khí hoặc bụi dễ nổ, môi trường có tính ăn mòn cao hoặc khu vực có nhiều bụi hoặc bụi dẫn điện.

5. Điều kiện cơ học và rung động

Môi trường lắp đặt không được có rung động hoặc va đập mạnh. Tần số rung ≤ 10 Hz, gia tốc ≤ 0,5g. Nền tảng lắp đặt phải ổn định, tránh dùng chung nền tảng với động cơ lớn hoặc thiết bị dập.

Sau khi lắp đặt, tủ về cơ bản phải được giữ thẳng đứng, có độ nghiêng thẳng đứng ≤ 5°, nếu không sẽ ảnh hưởng đến tuổi thọ của cơ cấu vận hành.

6. Không gian thông gió và tản nhiệt

Quyền truy cập bảo trì phải được cung cấp ở phía trước và phía sau của tủ. Bề mặt vận hành phía trước phải ≥ 0,8m, khuyến nghị 1,0m. Nếu cần bảo trì ở phía sau thì phải ≥ 0,8m. Mặt trên của tủ phải cách trần nhà ít nhất 0,5m. Khi nhiều tủ được bố trí cạnh nhau, không cần có khoảng trống giữa chúng; chúng có thể được lắp ráp trực tiếp. Tuy nhiên, không gian thông gió phải được chừa lại ở hai đầu của toàn bộ hàng ghế.

7. Yêu cầu về phòng cháy và an toàn

Khu vực lắp đặt phải là kết cấu không cháy. Vật liệu dễ cháy, nổ không được cất giữ trong phạm vi 1 mét tính từ nơi lắp đặt.

Mặt đất phải bằng phẳng và khô ráo. Nên xây dựng nền bê tông cách mặt đất 100–200mm để ngăn nước xâm nhập.

8. Môi trường điện từ

Vị trí lắp đặt phải cách xa các bộ biến tần công suất cao và thiết bị tần số cao để tránh gây nhiễu cho các mạch điều khiển thứ cấp. Nếu có nhiễu điện từ mạnh, nên sử dụng cáp có vỏ bọc cho các đường điều khiển và chạy chúng trong khay cáp riêng.
