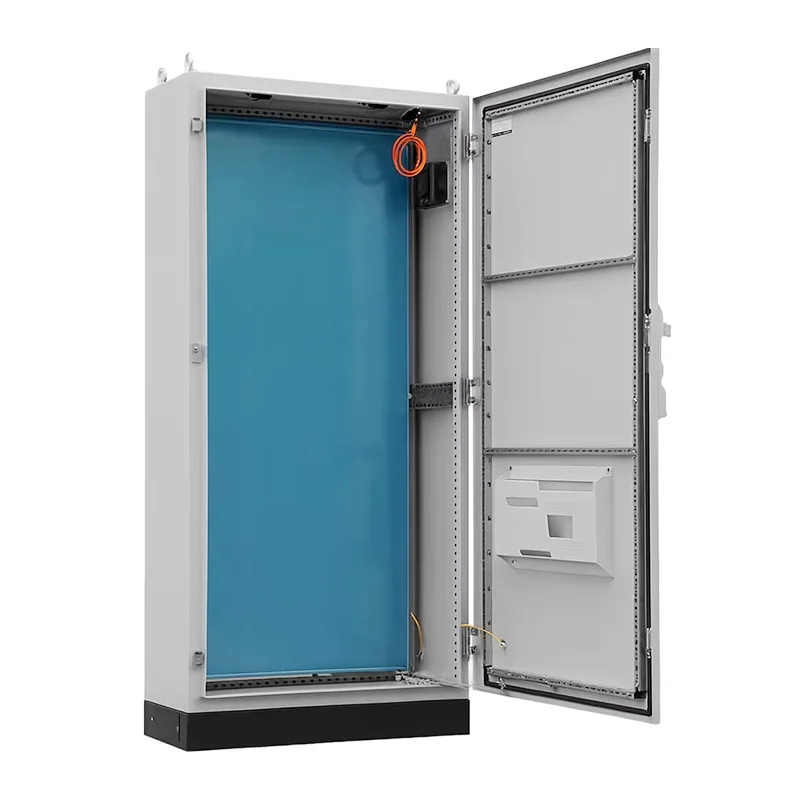

Tủ phân phối điện cấu hình năm lần ES

Shangming, đến từ Nhạc Thanh, Ôn Châu, Trung Quốc, là nhà sản xuất chuyên nghiệp về Tủ phân phối điện cấu hình 5 lớp ES. Chúng tôi chọn các tấm thép cán nguội cường độ cao và gia công thành sản phẩm này thông qua năm quy trình uốn liên tục. Tấm cửa cao so với mặt đất nên việc lắp đặt và bảo trì thuận tiện. Chúng tôi cũng cung cấp các thông số kỹ thuật và kích cỡ khác nhau để bạn lựa chọn và hoan nghênh các thiết kế tùy chỉnh dựa trên bản vẽ của bạn.

Gửi yêu cầu

Mô tả Sản phẩm

Tủ phân phối điện cấu hình năm lần ES là sản phẩm đáng tin cậy với độ bền cao và mức bảo vệ IP55. Các lỗ mô-đun có khoảng cách 25 mm dày đặc trên khung đảm bảo tính linh hoạt và linh hoạt khi lắp đặt. Sản phẩm này được cung cấp bởi nhà sản xuất Trung Quốc Shangming. Chúng tôi hỗ trợ tùy chỉnh không chuẩn và có thể cung cấp các giải pháp hoàn chỉnh và giá cả cạnh tranh.

Đặc điểm cấu trúc cốt lõi

Khung chịu lực chính của Tủ phân phối điện cấu hình năm lần ES trải qua năm lần uốn cong chính xác, tạo thành một bộ xương có cấu hình năm lần. Thiết kế uốn cong đa chiều này không chỉ giúp tăng cường khả năng chịu tải theo chiều dọc của tấm thép mà còn tạo ra kết cấu rãnh chặn nước tự nhiên, ngăn chặn hiện tượng rò rỉ chất lỏng một cách hiệu quả.

Các mặt trên, dưới và bên của tủ thường được hàn thành một khối duy nhất, mang lại độ ổn định và khả năng chống xoắn cao hơn so với lắp ráp bằng bu lông. Các cấu hình này có các lỗ cách nhau 25 mm tiêu chuẩn để lắp đặt tiêu chuẩn các bộ phận điện bên trong.

Cấu trúc này làm cho tủ 5 cánh ES phù hợp với nhu cầu phân phối điện đa mạch, công suất cao, cung cấp không gian bên trong rộng rãi và cho phép đi dây và bảo trì hiệu quả hơn.

Chức năng sản phẩm

Tủ phân phối năm tầng ES của Shangming có sẵn các mẫu tiêu chuẩn và tùy chỉnh. Đối với dự án của bạn, chúng không chỉ cung cấp năng lượng mà còn cung cấp nền tảng vững chắc cho hệ thống điện an toàn, hiệu quả và luôn phát triển.

1. Hỗ trợ kết cấu và khả năng chịu tải

Cấu hình gấp năm không chỉ là lớp vỏ bên ngoài mà còn là bộ xương ngoài của toàn bộ tủ. Quá trình uốn năm lần giúp tăng cường cường độ nén theo chiều dọc của biên dạng, đảm bảo độ ổn định ngay cả sau khi lắp đặt thiết bị nặng và ngăn ngừa hiện tượng xoắn hoặc lún.

Phần bên trong của hồ sơ được lấp đầy bằng các lỗ tiêu chuẩn. Kết hợp với dầm và tấm đế, các bộ phận có thể được sắp xếp tự do trong không gian bên trong, cải thiện khả năng sử dụng.

2. Bảo vệ môi trường

So với các hộp phân phối thông thường, tủ ES có khả năng bịt kín tốt hơn. Do cấu trúc mép gấp đặc biệt được hình thành tại cửa tủ bằng profile gấp 5 nên nước chảy dọc theo các nếp gấp ra bên ngoài tủ thay vì thấm vào dải đệm kín.

Tủ kết hợp với dải đệm kín ứng dụng CNC chất lượng cao giúp cách ly hiệu quả bụi dẫn điện cực mịn và độ ẩm ăn mòn, bảo vệ hiệu suất cách nhiệt của các linh kiện điện tử bên trong.

3. Tích hợp quản lý nhiệt và tản nhiệt

Sản phẩm này là tủ điều khiển, được Shangming khuyên dùng cho các dự án ưu tiên bảo vệ các bộ phận khỏi hiện tượng cháy nổ.

Khung gấp năm lần và các tấm bên hỗ trợ lắp đặt máy điều hòa không khí công nghiệp công suất cao hoặc bộ trao đổi nhiệt mà không gây hỏng phốt do rung. Cấu trúc bên trong của tủ thúc đẩy sự lưu thông đối lưu không khí, ngăn chặn hiệu ứng đảo nhiệt ở phía trên tủ hoặc ở những khu vực có nhiều thành phần dày đặc.

4. Bảo vệ an toàn và giao diện người-máy

Chúng tôi có các bu lông nối đất chuyên nghiệp giữa cửa tủ, mặt bên và thân tủ, được kết nối bằng dây hai màu vàng xanh. Toàn bộ vỏ kim loại cung cấp khả năng bảo vệ đáng tin cậy chống điện giật.

Chúng tôi cung cấp các tùy chọn tùy chỉnh; bạn có thể chọn loại cửa có cửa sổ trong suốt, kết hợp với khóa liên động ba điểm, tạo điều kiện thuận lợi cho việc kiểm tra và ngăn chặn những người không có thẩm quyền mở tủ.

Thông số kỹ thuật

Vật liệu	SUS304 (các mẫu vật liệu khác là tùy chọn)
Xử lý bề mặt	Bản vẽ dây, phiên bản lắp đặt được mạ kẽm
Mức độ bảo vệ	IP55 (pressGB4205-1993)
Cấu hình tiêu chuẩn	Cửa trước, mặt sau, tấm lắp đặt, tủ mặt bên, cửa khóa, dải niêm phong
Độ dày tấm thép	Khung: Mẫu gấp 5 lần 1,5mm Tấm cửa: 2.0mm Mặt sau: 1,5mm Tấm lắp đặt: 2,5mm

Bảng kích thước và thông số kỹ thuật

Thông số kỹ thuật và kích thước			Chiều rộng								Chiều cao								Độ sâu						Cài đặt Cái bảng
Chiều rộng	Chiều cao	Độ sâu	B1	B2	B3	B5	B6	B7	B8	B9	H1	H2	H3	H5	H6	H7	H8	H9	T1	T2	T3	T4	T5	T6	F	G
600	1600	400	600	592	510	470	454	474	535	400	1600	1575	1512	1535	1450	1430	1400	795	400	265	200	350	325	349	498	1496
600	1600	500	600	592	510	470	453	474	535	400	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	498	1496
600	1800	400	600	592	510	470	453	474	535	400	1800	1775	1712	1735	1650	1630	1600I	895	400	265	200 tôi	350	325	349	498	1696
600	1800	500	600	592	510	470	453	474	535	400	1800	1775	1712	1735	1650	1630	1600	895	500	365	300	450	425	449	498	1696
800	2000	500	600I	592	510	470	453	474	535	400	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449	498	1896
800	1600	500	800	792	710	670	653	674	735	600	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	698	1496
800	1800	400	800	792	710	670	653	674	735	600	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	698	1696
800	1800	500	800	792	710	670	653	674	735	600	1800	1775	1712	1735	1650	1630	1600	895	500	365	300	450	425	449	698	1696
800	2000	500	800	792	710	670	653	674	735	600	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449	698	1896
800	2000	600	800	792	710	670	653	674	735	600	2000	1975	1912	1935	1850	1830	1800	995	600	465	400	550	525	549	698	1896
1000	1800	400	1000	992	910	870	853	874	935	800	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	898	1696
1200	1600	500	1200	593.52	1110	1070	4542	474*2	1135	1000	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	1098	1496
1200	1800	400	1200	593,5*2	1110	1070	454*2	474*2	1135	1000	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	1098	1696
1200	2000	500	1200	593,5*2	1110	1070	454*2	474*2	1135	1000	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449Tôi	1098	1896

Kịch bản ứng dụng sản phẩm

Chúng tôi khuyên dùng sản phẩm này cho các dự án có môi trường đầy thách thức, yêu cầu hoạt động độc lập của các bộ phận riêng lẻ và yêu cầu độ cứng kết cấu cao. Bạn có thể liên hệ với chúng tôi bất cứ lúc nào nếu có yêu cầu của mình để cùng thảo luận và xác định giải pháp lựa chọn cụ thể.

Điều khiển tự động các thiết bị cơ khí độc lập

Do cấu trúc hàn tích hợp, tủ phân phối điện 5 tầng ES lý tưởng để điều khiển các thiết bị đơn, lớn.

Trường hợp điển hình: Máy đóng gói, máy ép phun, máy công cụ CNC, tủ điều khiển máy cắt laser.

Tại sao chọn nó: Thiết bị lớn, độc lập hoạt động như một thiết bị duy nhất không yêu cầu vận hành tủ song song. Lớp bảo vệ kín của tủ ES ngăn chặn sương dầu và bụi kim loại thấm vào bộ điều khiển chính xác.

Trạm bơm và xử lý nước

Tủ phân phối điện cấu hình năm lần ES mang lại lợi ích lớn hơn trong môi trường ẩm ướt hoặc dễ bị bắn nước.

Trường hợp điển hình: Hộp điều khiển máy bơm nước ngoài trời, hệ thống điều khiển sục khí trong nhà máy xử lý nước thải, phòng bơm cấp điện thứ cấp.

Tại sao chọn nó: Cấu trúc chống thấm cơ học được hình thành bởi cấu hình năm lần, kết hợp với các dải dán kín, chống mưa và ẩm một cách hiệu quả. Ngay cả trong môi trường có độ ẩm cao lâu dài, cấu trúc hàn tích hợp của nó đảm bảo các bộ phận bên trong luôn khô ráo.

Công nghiệp thực phẩm và dược phẩm

Chúng tôi đề xuất sử dụng tủ phân phối điện cho các xưởng yêu cầu rửa thường xuyên hoặc có tiêu chuẩn độ sạch cực cao. Chúng tôi sử dụng vật liệu chất lượng cao, an toàn và sản xuất theo đúng tiêu chuẩn yêu cầu.

Trường hợp điển hình: Tủ điều khiển dây chuyền đóng chai nước giải khát, tủ điện dây chuyền đóng gói dược phẩm.

Tại sao chọn nó: Được chế tạo từ thép không gỉ, tủ ES có các cạnh tròn, nhẵn và các mối hàn tối thiểu, khiến tủ ít bị tích tụ vi khuẩn hoặc bụi. Bề mặt của nó cũng có khả năng chống lại thuốc xịt khử trùng hóa học và làm sạch bằng tia nước áp suất cao.

Môi trường khai thác, xi măng và độ rung cao

Sản phẩm của chúng tôi cũng có thể được sử dụng trong các khu công nghiệp nặng liên quan đến nghiền, sàng lọc hoặc vận chuyển đường dài. Nhà máy của Shangming có quy trình kiểm tra chất lượng 7 bước, đảm bảo đủ độ bền của sản phẩm.

Trường hợp điển hình: Bộ điều khiển băng tải khai thác mỏ, bảng điều khiển cấp liệu nhà máy xi măng, tủ điều khiển tổ máy phát điện di động.

Tại sao nên chọn nó: Cấu trúc hàn nguyên khối mang lại khả năng chống mô-men xoắn tuyệt vời. Trong quá trình rung hoặc nâng nghiêm trọng, khung năm uốn sẽ bảo vệ các bộ biến tần nội bộ đắt tiền và mô-đun PLC khỏi tiếp xúc kém hoặc hư hỏng vật lý do biến dạng tủ.
