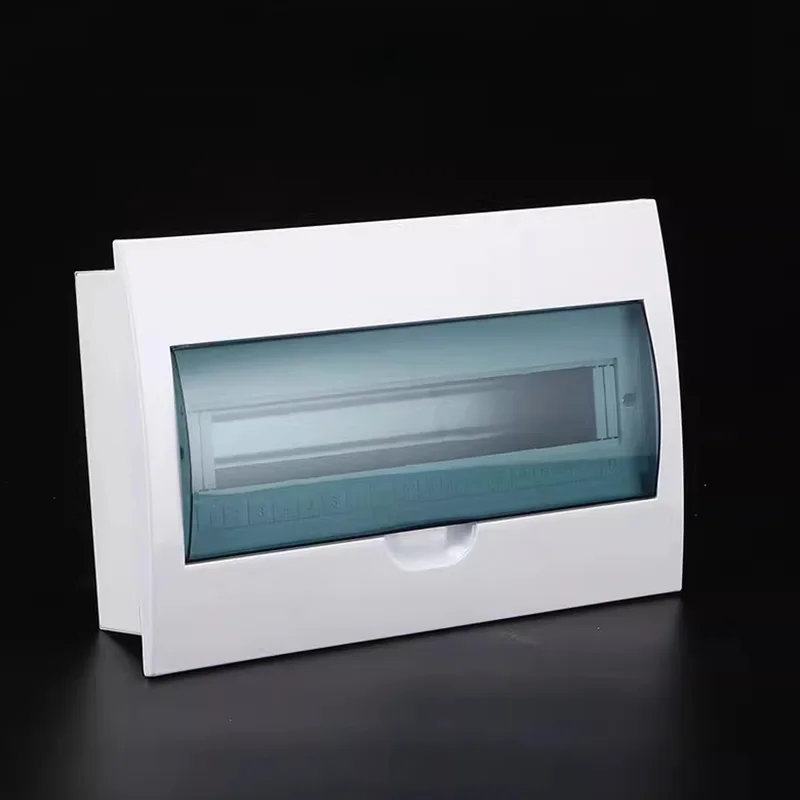

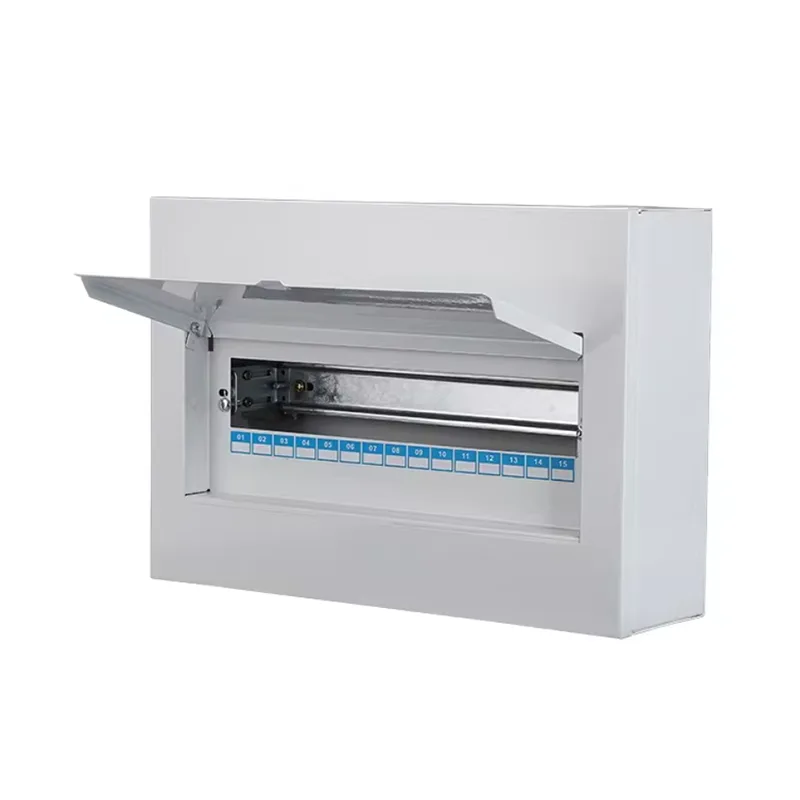

Vỏ hộp phân phối đa mạch nhỏ gọn

Shangming là nhà sản xuất chuyên nghiệp về vỏ hộp phân phối đa mạch nhỏ gọn, cung cấp dịch vụ bán hàng trực tiếp tại nhà máy và cung cấp các giải pháp tùy chỉnh cũng như dịch vụ hậu mãi toàn diện. Sản phẩm này phù hợp với môi trường có không gian lắp đặt hạn chế, có kích thước nhỏ gọn và bố trí mạch bên trong mật độ cao, cho phép phân phối điện nhiều mạch an toàn trong khu vực hạn chế và loại bỏ nhu cầu sử dụng nhiều hộp mạch đơn bên ngoài.

Ưu điểm cốt lõi

Nếu bạn muốn phân phối điện thu nhỏ, mô-đun và thông minh cho dự án của mình, hộp phân phối đa mạch nhỏ gọn sẽ phù hợp hơn hộp phân phối đơn truyền thống hoặc tủ phân phối lớn.

1. Tiết kiệm không gian

Hộp phân phối nhỏ gọn có thiết kế mỏng, độ sâu tiêu chuẩn chỉ 70–100mm, dễ dàng lắp vào các vách ngăn nhẹ, tấm ốp lưng nội thất, vỏ thiết bị hoặc trục điện hẹp, chiếm không gian tối thiểu.

Trong không gian hạn chế, mật độ mạch cao, tích hợp 8–24 cầu dao thu nhỏ, tiết kiệm hơn 60% không gian lắp đặt so với việc phân phối nhiều hộp mạch đơn.

Nếu cần, chúng ta có thể tùy chỉnh cấu hình hỗ trợ mở rộng song song, cho phép kết hợp theo chiều ngang để tạo thành các đơn vị phân phối công suất lớn hơn.

2. An toàn

Vỏ hộp phân phối của Shangming được làm bằng kim loại chất lượng cao, với các tùy chọn thép mạ kẽm hoặc thép không gỉ 304, ngăn chặn hiệu quả sự lan truyền của lửa.

Mỗi mạch được trang bị bảo vệ quá tải và ngắn mạch độc lập, đảm bảo cách ly lỗi chính xác.

Phạm vi xếp hạng bảo vệ IP rộng:

Sử dụng trong nhà: IP20–IP40, bảo vệ khỏi tiếp xúc bằng ngón tay và các vật thể rắn từ bên ngoài.

Sử dụng trong môi trường ngoài trời hoặc ẩm ướt: Vỏ kim loại IP54, chống bụi và chống nước, thích hợp cho phòng tắm, ban công, hộp thiết bị ngoài trời, v.v.

3. Dễ dàng cài đặt và bảo trì

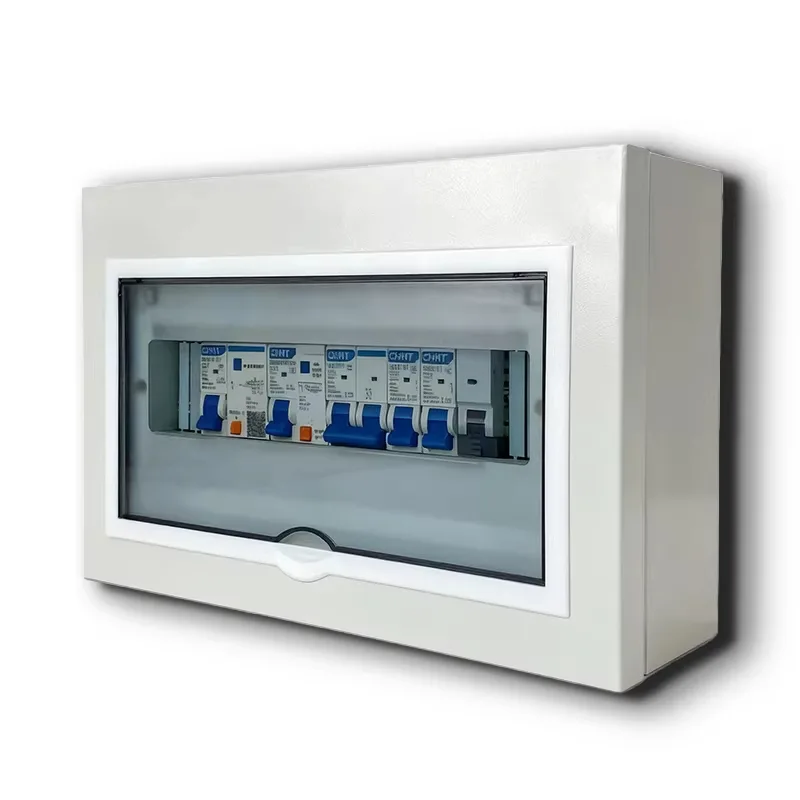

Vỏ hộp phân phối đa mạch nhỏ gọn được lắp đặt sẵn các thanh ray DIN tiêu chuẩn hóa. Chúng tôi sử dụng cầu dao thương hiệu phổ thông (Schneider Electric, ABB, v.v.) để lắp trực tiếp, loại bỏ nhu cầu khoan hoặc bắt vít.

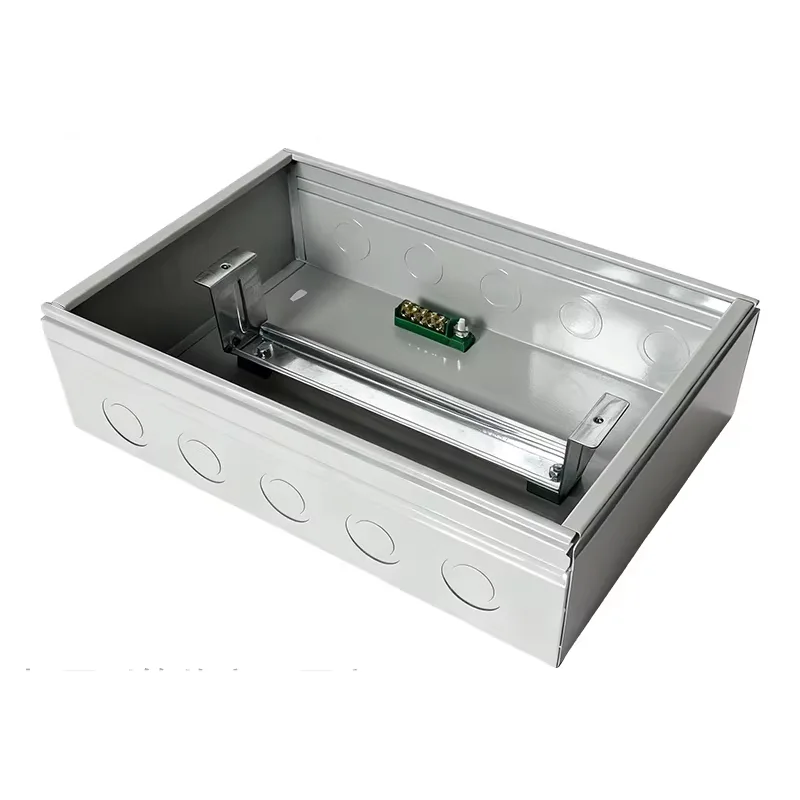

Các lỗ loại bỏ Φ20/25 mm được cung cấp ở phía trên, phía dưới và phía sau để vào và ra cáp đa hướng, phù hợp với các đường đi dây khác nhau.

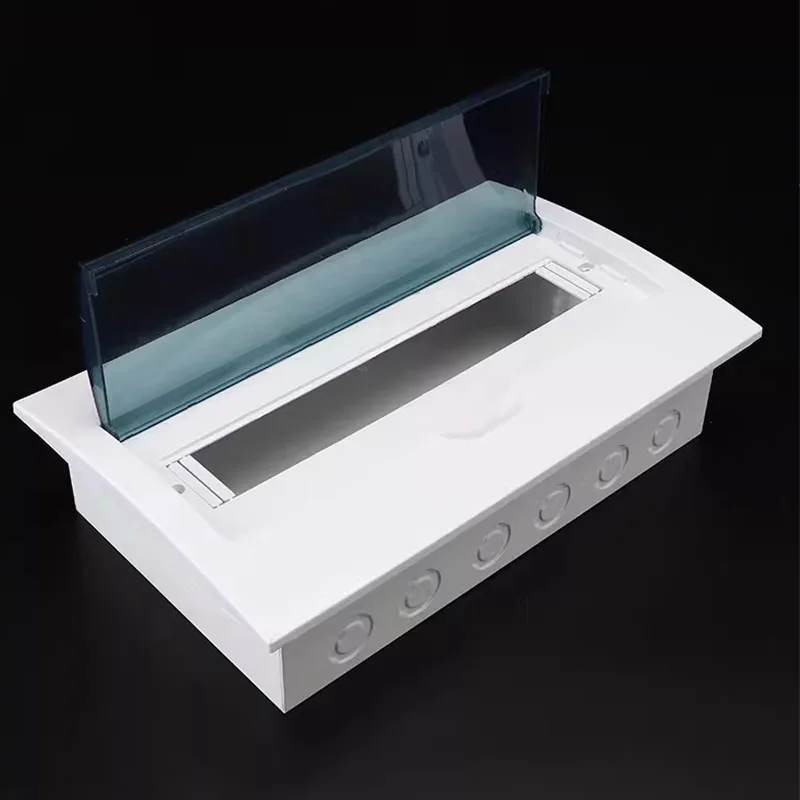

Cửa sử dụng thiết kế dạng snap-on hoặc bản lề, cho phép mở bằng một tay. Các khu vực ghi nhãn mạch được cung cấp ở bên trong cửa hoặc bảng điều khiển, hỗ trợ các chú thích được in hoặc viết tay.

4. Có sẵn tùy chỉnh đầy đủ

Vật liệu có sẵn: Sắt, tấm mạ kẽm, thép không gỉ 201, thép không gỉ 304.

Hỗ trợ kích thước không chuẩn: Chúng tôi cung cấp khả năng tùy chỉnh đầy đủ về chiều rộng, chiều cao và chiều sâu để phù hợp với các lỗ mở của thiết bị đặc biệt hoặc độ dày của tường tòa nhà.

Các mô-đun chức năng: Có thể được cài đặt sẵn với bộ bảo vệ đột biến, đồng hồ thông minh, mô-đun điều khiển từ xa, ổ cắm USB, v.v.

Tùy chỉnh hình thức: Hỗ trợ phun màu RAL, hoàn thiện bằng thép không gỉ chải và in lụa logo, tích hợp vào các phong cách thiết kế nội thất cao cấp.

Làm thế nào để xác định số lượng mạch cần thiết?

Bạn có thể gặp phải câu hỏi này trong quá trình lựa chọn. Shangming cung cấp phương pháp ba bước để đánh giá ban đầu.

1. Phân chia mạch theo khu vực chức năng

Đây là phương pháp thống kê cơ bản nhất. Một cấu hình tiêu chuẩn hiện đại thường khuyến nghị tách các thiết bị công suất cao khỏi các mạch điện chung:

● Mạch chiếu sáng: Nên dùng ít nhất 1-2 mạch, điều khiển theo từng khu vực để tránh đoản mạch 1 khu vực gây tối toàn bộ ngôi nhà.

● Ổ cắm chung: Phân bổ theo số lượng phòng, thường là 3-5 phòng có một mạch.

● Mạch công suất cao chuyên dụng: Điều này rất quan trọng. Các máy điều hòa không khí, máy nước nóng, lò nướng, máy rửa chén, máy sấy, v.v. có công suất định mức ≥1,5kW, mỗi máy phải chiếm một mạch điện độc lập.

● Nhà bếp và phòng tắm: Do môi trường ẩm ướt và các thiết bị tập trung nên nên lắp đặt mạch điện dư (RCD) riêng.

2. Tính chiều rộng mô-đun

Chúng tôi sử dụng "Cách" hoặc "Mô-đun" để đo công suất.

1 Mô-đun = 18mm (tức là chiều rộng của cầu dao MCB một cực).

RCCB/RCBO: Thường chiếm 2 mô-đun, tức là 36mm.

Main Switch: Thường chiếm 2-4 module.

Công thức tính toán: Tổng số mô-đun cần thiết = (Số lượng Công tắc một cực x 1) + (Số lượng Bộ ngắt mạch hai cực/Dòng điện dư x 2) + (Công tắc chính x 2/4)

3. Nguyên tắc đặt trước 20%

Không bao giờ đổ đầy hộp phân phối; chừa chỗ cho việc mở rộng trong tương lai là một tiêu chuẩn của ngành. Vậy tại sao lại rời khỏi phòng?

Mở rộng trong tương lai: Khi bổ sung hệ thống giám sát, nhà thông minh hoặc thiết bị mới trong tương lai, bạn sẽ không cần phải thay thế toàn bộ hộp.

Không gian tản nhiệt: Trong hộp đa mạch nhỏ gọn, không gian dành riêng giúp đối lưu không khí, giảm nguy cơ ngắt mạch do quá nóng.

Khuyến nghị: Nếu tính toán cần 10 mạch thì chọn hộp 12 mạch; nếu bạn tính toán rằng bạn cần 18 mạch, hãy chọn hộp 24 mạch.

Bảng tham khảo kịch bản điển hình

Shangming Electric hỗ trợ lựa chọn mô hình chính xác của bạn. Chúng tôi cung cấp:

Tư vấn bố trí mạch miễn phí: Gửi cho chúng tôi danh sách thiết bị của bạn và chúng tôi sẽ đề xuất các mẫu vỏ phù hợp.

Kết hợp nhiều mô-đun: Kích thước tiêu chuẩn bao gồm 12, 18, 24 và 36 mô-đun; tùy chỉnh không chuẩn cũng được hỗ trợ.

Tùy chọn cầu dao + ray DIN được cài đặt sẵn: Được lắp ráp sẵn theo sơ đồ mạch của bạn, sẵn sàng sử dụng khi đến nơi.
