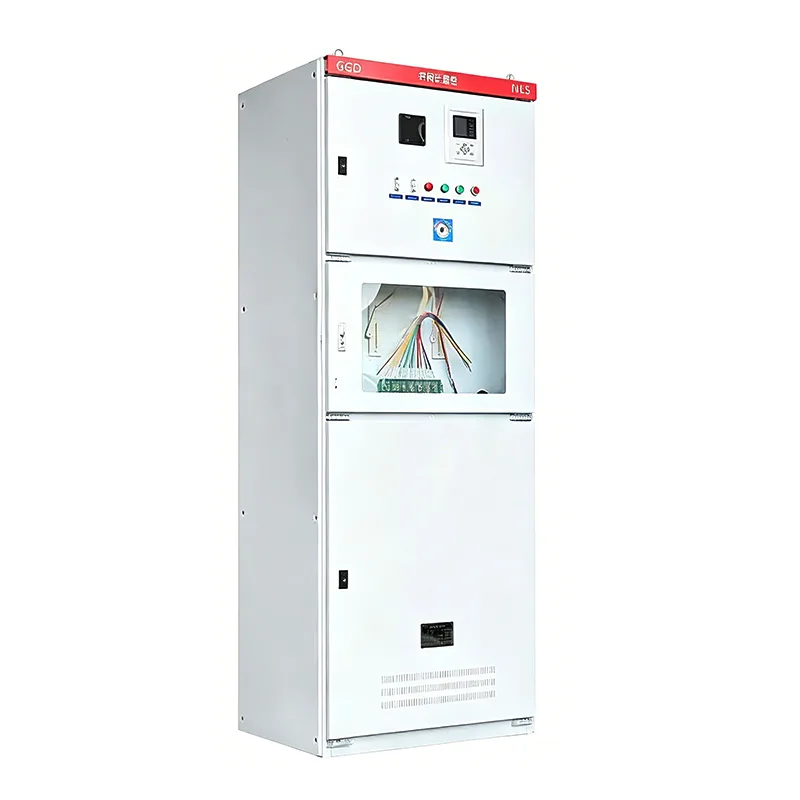

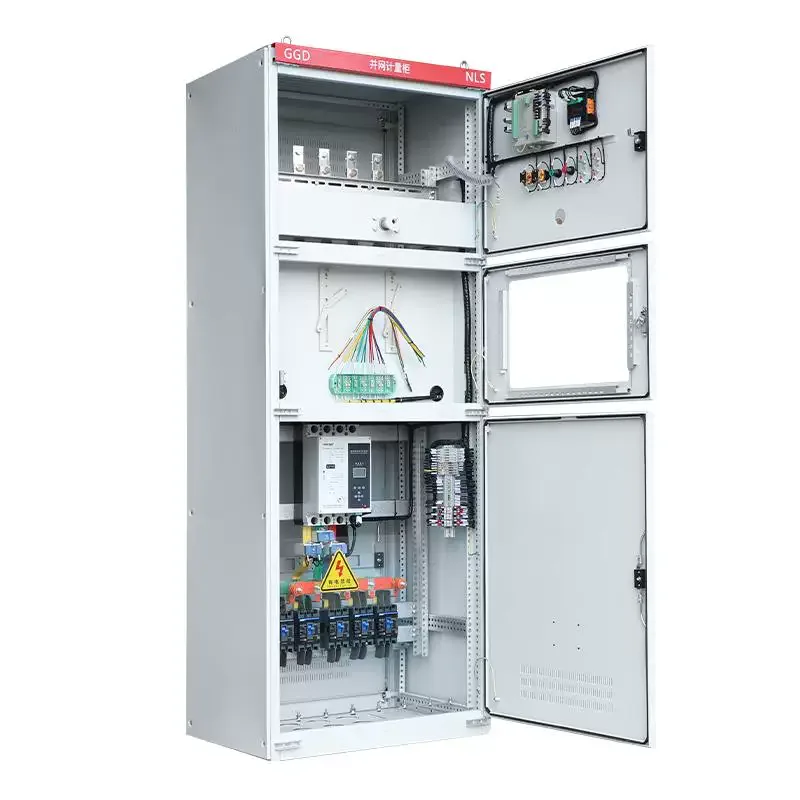

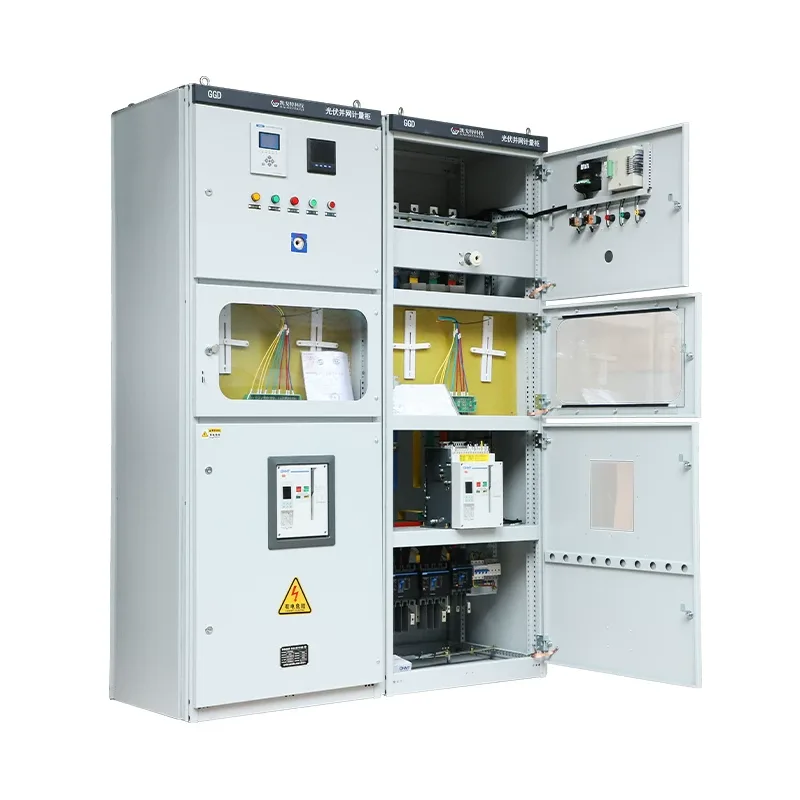

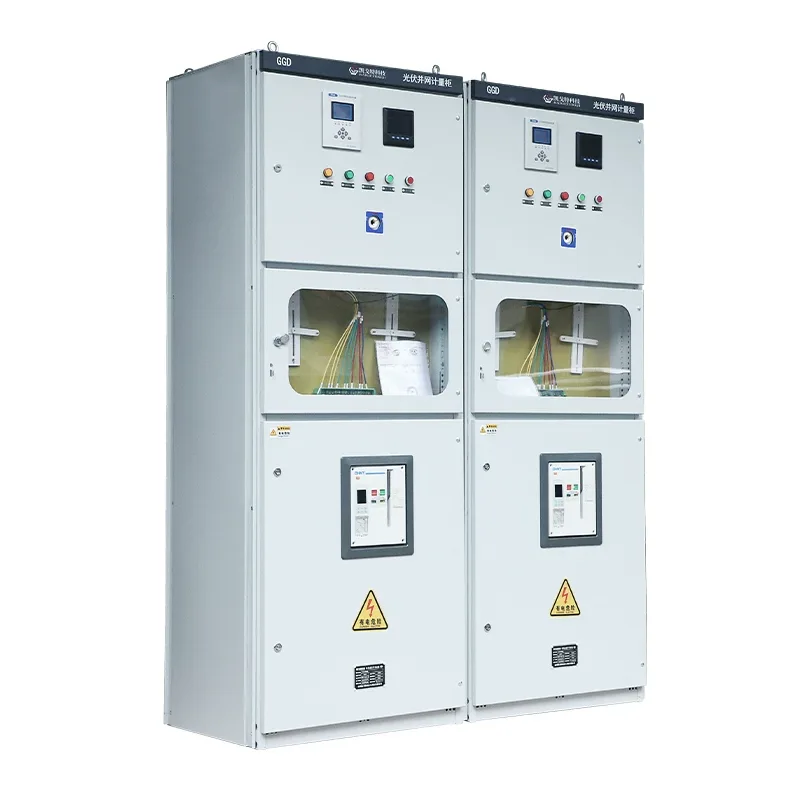

Tủ kết nối lưới quang điện

Tủ nối lưới quang điện đóng vai trò quan trọng trong việc bảo vệ, đo sáng, cách ly, chống đảo và trao đổi dữ liệu. Chúng được thiết kế và sản xuất bởi nhà sản xuất chuyên nghiệp Shangming. Chúng tôi cung cấp bảo hành và sẽ cung cấp tài liệu và chứng nhận đầy đủ cùng với đơn đặt hàng của bạn.

Chức năng của tủ kết nối lưới quang điện là gì?

Thu nguồn: Tủ kết nối lưới PV thu thập nguồn điện xoay chiều đầu ra từ một hoặc nhiều bộ biến tần chuỗi.

Cách ly an toàn: Khi lưới điện đang được bảo trì hoặc hệ thống PV gặp trục trặc, nó sẽ ngắt kết nối nguồn điện thông qua cầu dao hoặc công tắc ngắt kết nối, đảm bảo an toàn cho nhân viên và thiết bị.

Chức năng bảo vệ: Tủ kết nối lưới PV có khả năng bảo vệ chống quá dòng, quá áp, thấp áp và các bất thường về tần số. Quan trọng nhất, nó có tính năng bảo vệ chống đảo, tự động ngắt kết nối điểm kết nối lưới khi lưới điện chính không ngăn được việc truyền tải điện ngược và nguy cơ điện giật cho nhân viên bảo trì.

Đo đếm và giám sát: Thiết bị có đồng hồ đo điện tích hợp, điển hình là đồng hồ đo điện hai chiều, ghi lại cả lượng điện phát ra và tiêu thụ.

Sự khác biệt giữa Tủ kết nối lưới quang điện và Hộp kết hợp quang điện

Biện pháp phòng ngừa khi lắp đặt

Khi lắp đặt tủ nối lưới quang điện, cần lắp đặt càng gần máy biến áp hoặc tủ phân phối chính càng tốt. Cáp ngắn hơn dẫn đến sụt áp ít hơn. Nếu cáp quá dài, điện áp tại điểm kết nối lưới sẽ tăng lên trong thời gian phát điện cao điểm, kích hoạt cơ chế bảo vệ quá áp của biến tần và gây ra hiện tượng vấp ngã thường xuyên.

Đối với các hộp nối lưới ngoài trời, nghiêm cấm lắp đặt dưới ánh nắng trực tiếp. Nhiệt độ cao có thể khiến cầu dao ngắt điện do nhiệt, dẫn đến ngắt sai. Chúng tôi khuyên bạn nên chọn vị trí trên bức tường phía bắc của tòa nhà hoặc lắp đặt tấm che nắng.

Hãy đảm bảo rằng không gian hoạt động còn lại ít nhất 800mm-1000mm ở phía trước tủ để đảm bảo rằng người vận hành có thể nhanh chóng bật công tắc ngắt kết nối trong trường hợp khẩn cấp.

Câu hỏi thường gặp

Hỏi: Tại sao cầu dao trong tủ nối lưới bị ngắt đột ngột khi phát điện cao điểm vào buổi trưa?

A: Nguyên nhân cần điều tra:

Lưới điện quá áp: Đây là nguyên nhân phổ biến nhất. Năng lượng mặt trời phát điện mạnh nhất vào buổi trưa, nếu lượng điện tiêu thụ xung quanh thấp thì điện áp tại điểm nối lưới sẽ tăng cao. Khi điện áp vượt quá giới hạn bảo vệ do tủ nối lưới cài đặt, tủ sẽ tự động cắt.

Ngắt nhiệt độ: Tản nhiệt kém trong tủ nối lưới. Dòng điện cao vào buổi trưa khiến nhiệt độ bên trong tủ tăng lên quá cao dẫn đến hỏng bộ phận bảo vệ nhiệt của cầu dao.

Cài đặt không phù hợp: Dòng cài đặt của cầu dao quá gần với dòng điện đầu ra tối đa của biến tần.

Giải pháp: Kiểm tra hồ sơ điện áp. Nếu điện áp lưới quá cao, hãy liên hệ với phòng cung cấp điện để hạ thấp vòi máy biến áp hoặc điều chỉnh cài đặt bảo vệ.

Hỏi: Nếu thiết bị chống sét lan truyền trong tủ nối lưới bị lỗi và không được thay thế thì hậu quả sẽ như thế nào?

Trả lời: Nó sẽ không ảnh hưởng đến việc phát điện trong thời gian ngắn nhưng sẽ mất khả năng chống sét. Các nhà máy điện mặt trời hầu hết được đặt trên các mái nhà hở, nơi xảy ra hiện tượng sét cực kỳ thường xuyên. Trong trường hợp có sét cảm ứng, điện áp cao có thể xâm nhập trực tiếp vào tủ nối lưới và đi vào bộ biến tần, khiến các bộ phận trị giá hàng trăm nghìn nhân dân tệ bị cháy.

Chúng tôi khuyến cáo rằng nếu cửa sổ trạng thái SPD chuyển sang màu đỏ thì phải thay thế ngay lập tức.

Hỏi: Có thể sử dụng tủ phân phối hạ thế thông thường để thay thế tủ quang điện chuyên dụng nối lưới không?

A: Không, nó không thể được thay thế trực tiếp. Các tủ phân phối thông thường thiếu khả năng đo hai chiều, logic bảo vệ chống đảo và chức năng cắt điện áp thấp.

Cục cung cấp điện sẽ tập trung vào việc kiểm tra các thành phần quang điện cụ thể này trong quá trình thử nghiệm nghiệm thu. Nếu buộc phải thay thế, dự án sẽ không được chấp nhận.
