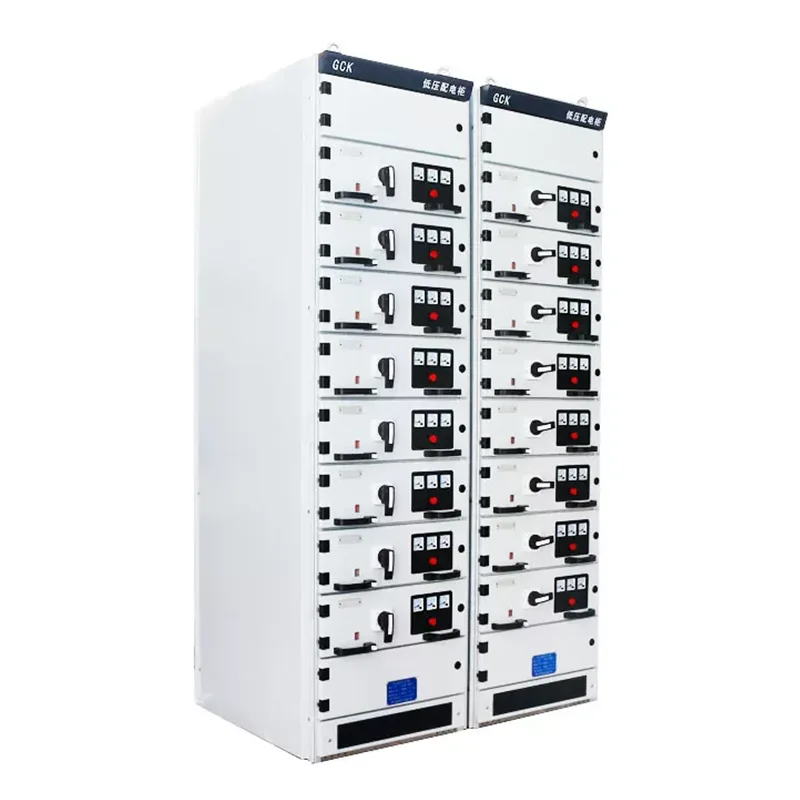

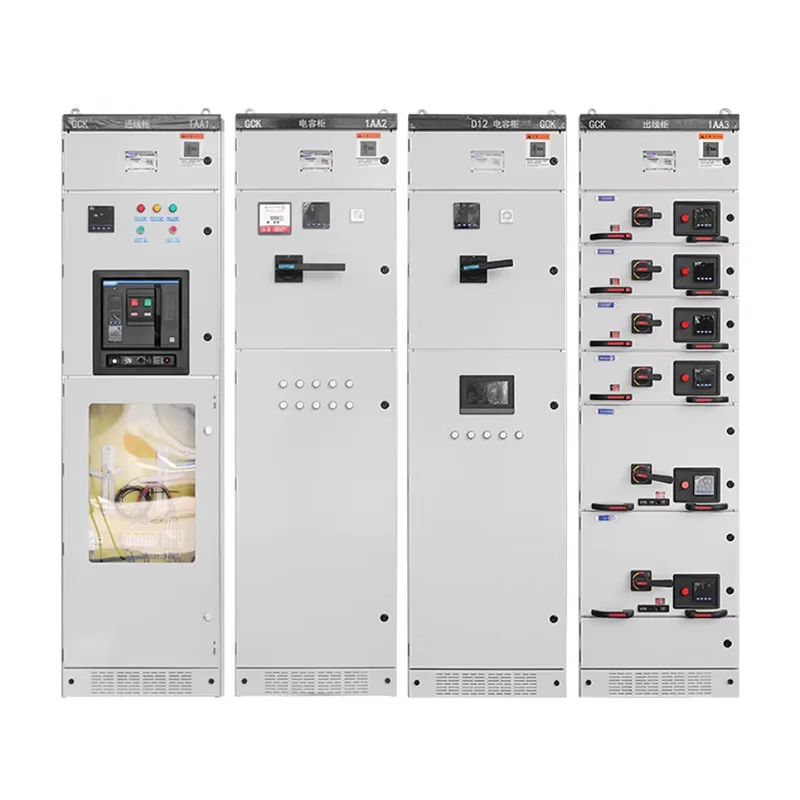

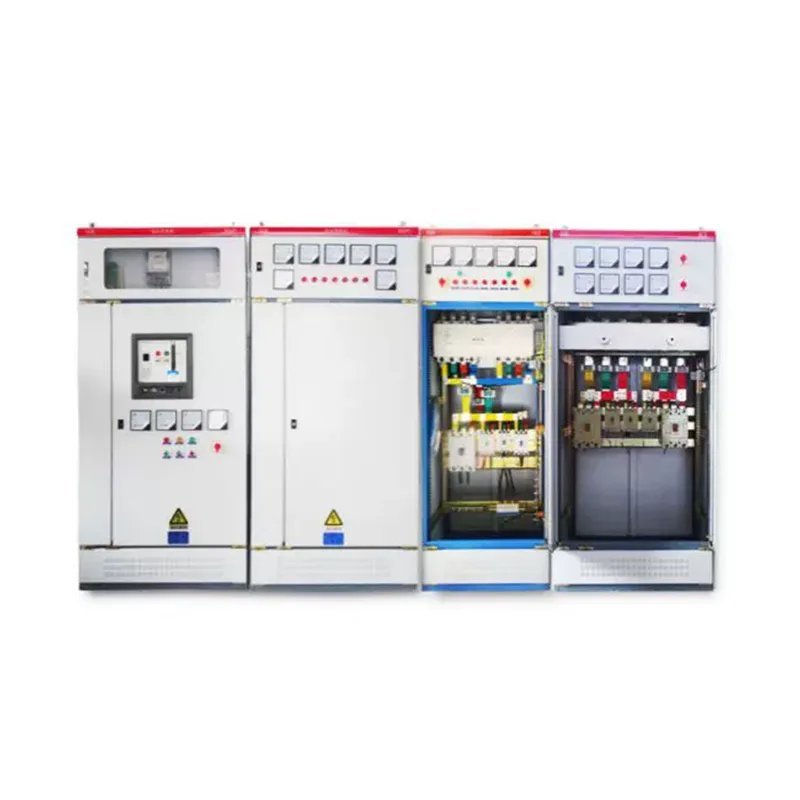

Thiết bị đóng cắt có thể rút điện áp thấp MNS

Bạn đang tìm kiếm một nhà cung cấp đáng tin cậy của Thiết bị đóng cắt rút điện áp thấp MNS? Shangming đến từ Trung Quốc là sự lựa chọn đáng tin cậy. Thiết bị đóng cắt này có các vùng cách ly, nâng cao hiệu quả bảo trì hệ thống và hoạt động liên tục. Nó đã được xuất khẩu sang hơn 50 quốc gia và khu vực trên toàn thế giới.

Thiết bị đóng cắt có thể rút điện áp thấp MNS là gì?

Được phát triển ban đầu bởi ABB của Thụy Sĩ và được cấp phép sản xuất toàn cầu, thiết bị đóng cắt rút điện áp thấp MNS là một hệ thống phân phối điện tiên tiến. Nhà máy Shangming có công nghệ xử lý hoàn thiện cho sản phẩm này và hỗ trợ tùy chỉnh.

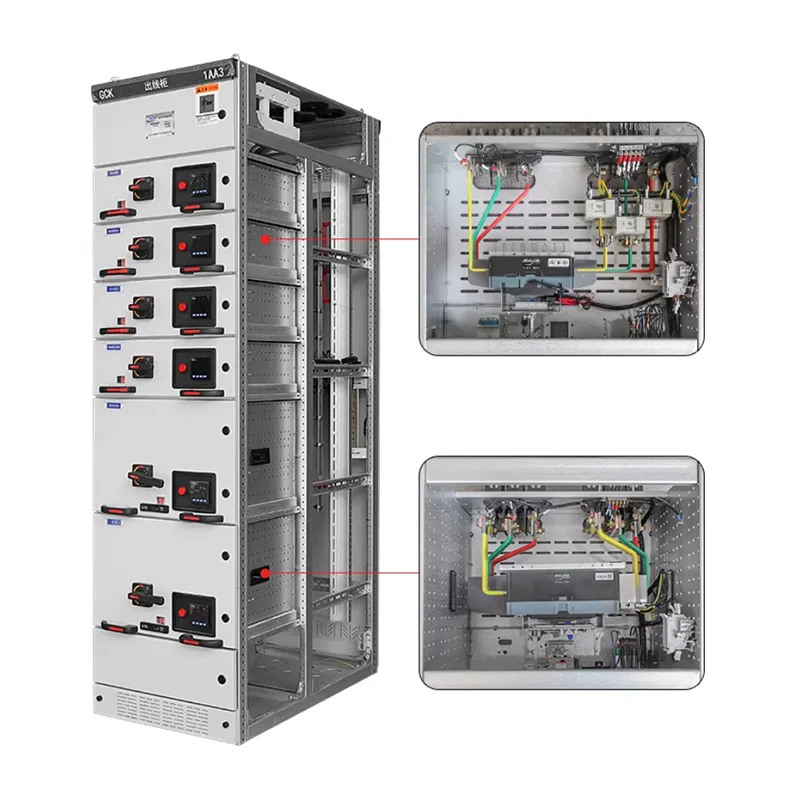

Không giống như thiết bị đóng cắt cố định GGD, mỗi mạch của MNS được lắp đặt trong một mô-đun ngăn kéo kéo độc lập. Nếu mạch bị lỗi, người vận hành có thể trực tiếp kéo ngăn kéo ra để sửa chữa hoặc thay thế, đồng thời các mạch khác trong tủ vẫn tiếp tục hoạt động bình thường, nhờ đó đạt được nguồn điện liên tục trong quá trình bảo trì. Các ngăn kéo có cùng thông số kỹ thuật có thể hoán đổi cho nhau, rút ​​ngắn thời gian khắc phục lỗi.

Đặc điểm kết cấu

Khung của Thiết bị đóng cắt rút điện áp thấp MNS được lắp ráp bằng cấu hình hình chữ C với các lỗ mô-đun 25 mm, tạo ra cấu trúc nhẹ với độ bền cơ học và khả năng chống va đập cao.

Nội thất của tủ được chia thành ba khu vực độc lập chặt chẽ để ngăn chặn sự lan truyền lỗi:

Ngăn đơn vị chức năng: Chứa các mô-đun ngăn kéo.

Ngăn chứa thanh cái: Nằm ở phía sau hoặc trên cùng của tủ, chứa các thanh cái chính và phân phối.

Ngăn cáp: Nằm ở bên cạnh tủ, dành cho kết nối cáp bên ngoài.

MNS còn sử dụng các tấm đa chức năng làm bằng nhựa chống cháy có độ bền cao, cách ly hiệu quả các thanh cái ngang và dọc và ngăn ngừa phóng điện giữa các ngăn.

Thông số kỹ thuật

Thiết kế an toàn

Trong quá trình sử dụng, thiết bị đóng cắt đòi hỏi phải xem xét toàn diện về an toàn cá nhân và bảo vệ thiết bị. Các sản phẩm của Shangming trải qua bảy quy trình kiểm tra chất lượng trước khi rời khỏi nhà máy để đảm bảo đáp ứng tất cả các thiết kế an toàn chính, đáp ứng các tiêu chuẩn quốc tế và trong nước như IEC 61439-1 / GB 7251.1, đồng thời cung cấp các tài liệu chứng nhận và báo cáo thử nghiệm đầy đủ.

Cách ly hoàn toàn: Thiết bị đóng cắt rút điện áp thấp MNS sử dụng các tấm kim loại để cách ly hoàn toàn ngăn bộ phận chức năng, ngăn thanh cái và ngăn cáp. Năng lượng sự cố được giới hạn trong ngăn này, không ảnh hưởng đến các mạch lân cận và ngăn chặn sự lan truyền của các hồ quang sự cố.

Khóa liên động năm lần: Ngăn ngừa điện giật hoặc hư hỏng thiết bị do lỗi của con người.

Ngăn kéo chỉ có thể được kéo ra khỏi vị trí đã kết nối khi cầu dao mở; thanh lồng vào nhau cơ khí khóa cơ cấu đẩy. → Ngăn chặn việc đóng mở mạch chính khi có tải.

Vị trí cửa và ngăn kéo của ngăn đơn vị chức năng được khóa liên động; cửa không thể mở được nếu ngăn kéo không được kéo ra hết; ngăn thanh cái/cáp cần có dụng cụ đặc biệt để mở. → Ngăn chặn việc vô tình xâm nhập vào các ngăn có điện

Dao nối đất và dao chính được khóa liên động cơ khí; công tắc nối đất không thể đóng khi mạch chính được cấp điện. → Ngăn cản việc kết nối dây nối đất khi đang mang điện

Khi công tắc nối đất bị đóng, công tắc chính không thể chuyển sang vị trí kết nối. →Ngăn chặn việc cấp điện khi nối dây nối đất.

Khóa liên động bằng phím tùy chọn hoặc khóa liên động logic điện tử đảm bảo trình tự vận hành chính xác. → Ngăn chặn việc vô tình đóng mở cầu dao.

Giảm áp khi sự cố: Tủ MNS được thiết kế có kênh giảm áp chuyên dụng. Trong trường hợp xảy ra đoản mạch ngẫu nhiên bên trong, khí nhiệt độ cao, áp suất cao sẽ được thải lên trên, bảo vệ người vận hành ở phía trước và đáp ứng các yêu cầu kiểm tra lỗi hồ quang IEC 61641.

Chúng tôi khuyên dùng thiết bị đóng cắt rút điện áp thấp MNS cho những ngành nào?

1. Công nghiệp hóa dầu

Ngành công nghiệp hóa dầu đòi hỏi phải sản xuất liên tục và không thể chịu đựng được tình trạng mất điện kéo dài. Điều kiện vận hành liên quan đến nhiều mạch động cơ, khả năng tải lớn và khởi động thường xuyên. Thiết bị đóng cắt cố định quá rủi ro và phát sinh chi phí bảo trì rất lớn.

Các thiết bị dạng ngăn kéo của thiết bị đóng cắt MNS cho phép bảo trì trực tiếp trong môi trường an toàn, cung cấp khả năng cách ly mạch rõ ràng, giảm tác động của tai nạn và tạo điều kiện mở rộng và nâng cấp.

2. Sản xuất quy mô lớn

Các ngành công nghiệp sản xuất quy mô lớn như nhà máy thép, xi măng, ô tô hoạt động liên tục với phụ tải động cơ dày đặc và hệ thống điện quy mô lớn.

MNS hỗ trợ các sơ đồ MCC, chuẩn hóa các mạch và cho phép bảo trì và thay thế nhanh chóng. Các đơn vị chức năng có thể được bổ sung dần dần khi dây chuyền sản xuất mở rộng. Nếu sau này bạn có dự định mở rộng sản xuất và có nhu cầu sử dụng lâu dài thì thiết bị đóng cắt MNS sẽ phù hợp hơn.

3. Trung tâm dữ liệu và tổ hợp thương mại lớn

Các ứng dụng này có yêu cầu cực kỳ cao về tính liên tục của nguồn điện, với khả năng phân bổ tải dày đặc và phức tạp, đòi hỏi phải có sự giám sát và quản lý theo vùng thông minh. Mất điện có thể dẫn đến thiệt hại kinh tế đáng kể.

MNS cung cấp khả năng phân vùng rõ ràng, cấu trúc cung cấp điện an toàn hơn và khả năng tích hợp các mô-đun giám sát thông minh, đảm bảo việc bảo trì không ảnh hưởng đến tổng thể hệ thống.

4. Cơ sở hạ tầng thành phố

Bao gồm tàu ​​điện ngầm, sân bay, bệnh viện, nhà máy xử lý nước thải, v.v.

Sự ổn định của nguồn điện là huyết mạch cho cơ sở hạ tầng, đòi hỏi phải kiểm soát theo vùng và phục hồi nhanh chóng sau khi bảo trì. MNS cho phép thay thế bộ phận chức năng ngay cả khi mất điện nhẹ.

5. Công nghiệp điện và năng lượng

Hệ thống phụ trợ nhà máy điện, hệ thống phân phối điện gió, điện mặt trời và phía hạ áp của trạm biến áp. Những kịch bản này có yêu cầu cao về mức độ an toàn và độ tin cậy của hệ thống. Cấu trúc vách ngăn và dạng ngăn kéo của MNS đáp ứng tốt hơn các tiêu chuẩn thiết kế.
