Bộ hộp phân phối điện hoàn chỉnh nhỏ

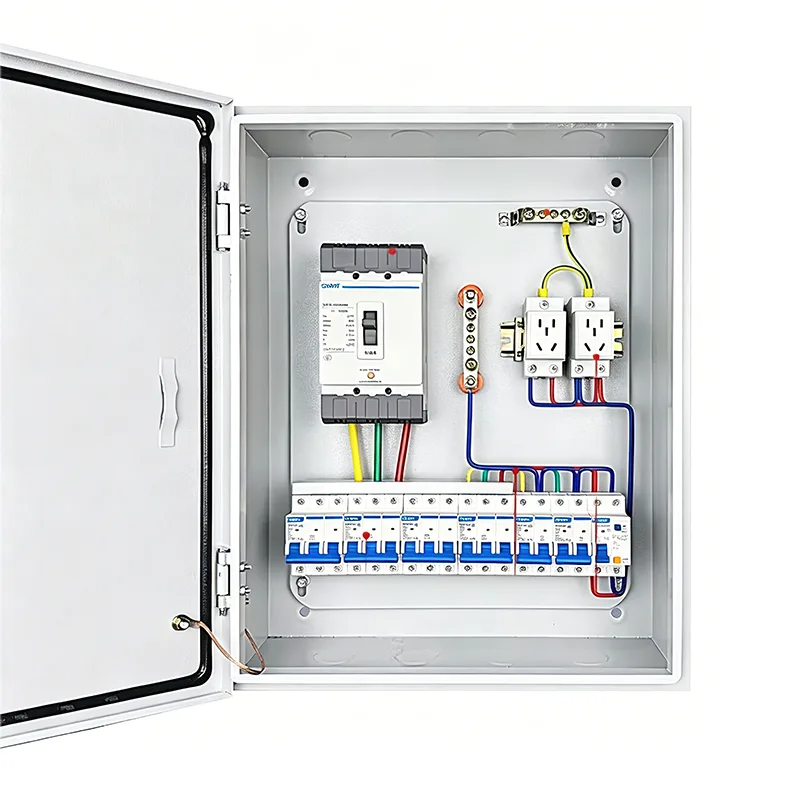

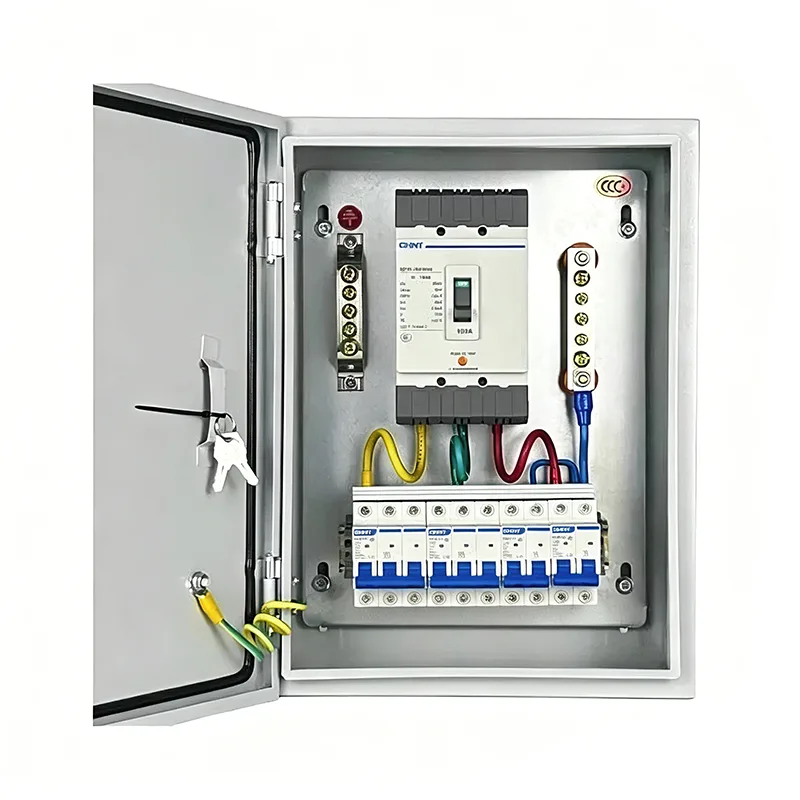

Bộ hộp phân phối điện hoàn chỉnh nhỏ tích hợp nhiều bộ phận điện khác nhau theo sơ đồ mạch cụ thể, được lắp đặt trong một tủ kim loại nhỏ. Mặc dù nhỏ nhưng nó là một đơn vị hệ thống điện hoàn chỉnh. Shangming là nhà cung cấp sản phẩm này, đồng thời chúng tôi cũng cung cấp nhiều loại tủ và hộp phân phối khác.

Thành phần sản phẩm

Bộ hộp phân phối điện hoàn chỉnh nhỏ của Shangming có thiết kế tiên tiến và chất lượng đáng tin cậy. Về mặt thành phần, dòng sản phẩm này không chỉ đơn giản là một tập hợp nhiều hộp phân phối mà là một bộ sưu tập các thiết bị mô-đun được cấu hình khoa học dựa trên logic hệ thống điện, phân chia chức năng và phối hợp lắp đặt.

1. Hệ thống hỗ trợ hộp

Bộ phận này chịu trách nhiệm bảo vệ vật lý cho hộp.

Vỏ: Thường được làm bằng thép tấm cán nguội hoặc thép không gỉ.

Ray lắp: Các ray kim loại tiêu chuẩn được bố trí theo chiều ngang bên trong hộp để lắp nhanh cầu dao và các bộ phận khác.

Panel: Được trang bị cửa; có sẵn cửa sổ quan sát có thể tùy chỉnh, chỉ để lộ tay cầm vận hành cầu dao để tránh vô tình tiếp xúc với các bộ phận mang điện.

2. Hệ thống phân phối chính

Hệ thống phân phối chính xử lý việc phân phối điện, cung cấp khả năng kiểm soát và bảo vệ.

Cầu dao chính: Công tắc điều khiển chính cho toàn bộ hộp, dùng khi mất điện khẩn cấp hoặc bảo trì.

Bộ ngắt mạch thu nhỏ: Cung cấp khả năng bảo vệ quá tải và ngắn mạch cho từng mạch nhánh.

Thiết bị dòng điện dư (RCD): Theo dõi rò rỉ dòng điện và cắt điện ngay lập tức trong trường hợp có nguy cơ bị điện giật.

Thiết bị chống sét: Hấp thụ điện áp cao tức thời được tạo ra bởi sét đánh hoặc dao động của lưới điện, bảo vệ các thiết bị điện chính xác ở hạ lưu.

3. Hệ thống phụ trợ và giám sát

Đèn báo: Màu đỏ báo đang hoạt động, màu xanh báo dừng, màu vàng báo lỗi, hiển thị trạng thái nguồn điện hiện tại.

Dụng cụ đo: Đồng hồ đo năng lượng nhỏ gắn trên thanh ray DIN để theo dõi điện áp, dòng điện hoặc mức tiêu thụ điện.

Khối đầu cuối: Để kết nối gọn gàng các cáp tải bên ngoài, tạo điều kiện thuận lợi cho việc bảo trì trong tương lai.

4. Kết nối điện và phụ kiện

Busbar: Thanh cái bằng đồng hình lược hoặc hình nĩa, thay thế các jumper lộn xộn, giúp các kết nối giữa các cầu dao được gọn hơn và giảm sinh nhiệt.

Thanh nối đất và trung tính: Sử dụng các dải đồng chuyên dụng để nối tập trung dây trung tính và dây nối đất của tất cả các mạch.

Bộ dây bên trong: Dây chống cháy đáp ứng yêu cầu định mức dòng điện, được dẫn qua khay cáp có đánh số dây rõ ràng.

Làm thế nào để chọn đúng hộp phân phối hoàn chỉnh?

Trước khi bắt đầu một dự án, điều quan trọng là phải xác định chính xác cấu hình hộp phân phối hoàn chỉnh. Lựa chọn không phù hợp có thể dẫn đến dư thừa chức năng, lãng phí chi phí, khó khăn trong lắp đặt hoặc hạn chế mở rộng trong tương lai.

Bước 1: Xác định kịch bản ứng dụng và đặc điểm tải

Vui lòng xác nhận các câu hỏi sau:

1. Nó sẽ được sử dụng ở đâu?

Xưởng sấy trong nhà → IP40 là đủ

Ngoài trời/phòng bơm/bờ biển → Yêu cầu IP54/IP65, vật liệu thép không gỉ

2. Nó sẽ cung cấp năng lượng cho thiết bị nào?

Đèn/ổ cắm: Một pha, dòng điện thấp (<32A)

Động cơ/máy hàn: Ba pha, dòng điện cao ( ≥32A), yêu cầu rơle nhiệt/bộ phận gây ô nhiễm

Thiết bị thông minh: Yêu cầu 24V DC, giao diện truyền thông

3. Có cần điều khiển tự động không?

Khởi động/Dừng thủ công → Hộp nguồn cơ bản

Logic tự động/Giám sát từ xa → Yêu cầu hộp PLC/HMI

Bước 2: Tính thông số điện và xác định công suất

1. Ước tính tổng tải

Liệt kê công suất (kW) và điện áp hoạt động của tất cả các thiết bị điện. Nếu bạn gặp khó khăn, đội ngũ kỹ thuật của Shangming có thể giúp bạn xác nhận.

Tính dòng điện tổng, xét hệ số đồng thời Kx = 0,7–0,9;

Ví dụ:

3 động cơ x 5,5kW (380V) → Dòng điện động cơ đơn ≈ 11A, tổng dòng điện ≈ 3 × 11 × 0,8 = 26,4A;

Chiếu sáng 5kW (220V) → Dòng điện ≈ 23A;

Đường vào chính được khuyến nghị ≥63A.

2. Quy hoạch mạch chi nhánh

Mỗi loại tải cần có mạch điện độc lập để tránh nhiễu. Dòng điện đơn ≤ 80% giá trị định mức của bộ ngắt mạch.

Thiết bị quan trọng nên có mạch + UPS riêng.

Bước 3: Xác định số lượng và tổ hợp các thùng loa

Kịch bản đơn giản: 1 vỏ tích hợp

Kịch bản phức tạp trung bình: 2–3 thùng

Độ phức tạp cao và yêu cầu bảo mật cao: 3–6 thùng

Bước 4: Chọn mức độ và vật liệu bảo vệ

Các sản phẩm của Shangming cung cấp cấp độ bảo vệ từ IP30 đến IP66 và vật liệu bao gồm thép cán nguội và thép không gỉ.

Nếu bạn có yêu cầu về an toàn và thông minh, đồng thời cần cải thiện sự thuận tiện cho việc bảo trì trong tương lai dựa trên vị trí lắp đặt cụ thể, vui lòng liên hệ với chúng tôi. Shangming sẽ xem xét tính khả thi và đưa ra báo giá cũng như mẫu trong vòng 1-2 ngày làm việc dựa trên bản vẽ và yêu cầu kỹ thuật.

Câu hỏi thường gặp

Hỏi: Tại sao nên chọn Bộ hộp phân phối điện hoàn chỉnh nhỏ thay vì một tủ lớn duy nhất?

Trả lời: Các hộp phân phối nhỏ, hoàn chỉnh có thể kết hợp linh hoạt với các vỏ chức năng khác nhau tùy theo nhu cầu thực tế. Một số dây cáp và linh kiện được tích hợp sẵn tại nhà máy, giúp việc lắp đặt tại chỗ trở nên đơn giản và nhanh chóng hơn, phù hợp với những không gian hạn chế hoặc không đều. Trong quá trình bảo trì, phân vùng chức năng được xác định rõ ràng, tạo điều kiện thuận lợi cho việc khắc phục sự cố và sửa chữa.

Hỏi: Làm thế nào để thực hiện bảo trì và kiểm tra hàng ngày?

Trả lời: Kiểm tra trạng thái hoạt động của tất cả các cầu dao và công tắc tơ hàng quý để đảm bảo không có hiện tượng quá nhiệt hoặc lỏng lẻo.

Thường xuyên vệ sinh bụi bẩn tích tụ bên trong thùng máy, đặc biệt là quạt tản nhiệt và bộ lọc. Kiểm tra các vòng đệm khung cửa xem có bị lão hóa và nứt không, đồng thời thay thế chúng nếu cần thiết.

Ghi lại kết quả kiểm tra và hành động khắc phục sau mỗi lần bảo trì để truy xuất nguồn gốc.
